BML SGA-AEZ1-LZZZ- _ _ _1- _ _ _ _
Système d'encodeur magnétique absolu
8
Accessoires (suite)
8.5 Système d'encodeur magnétique à guidage
par bande magnétique
Guidage de capteur composé d'un rail en aluminium
BML-R01-M_ _ _ pour le logement de la bande
magnétique et d'un coulisseau BAM GM-ML-01-C04
(BAM021H) avec patins pour le guidage de la tête de
capteur.

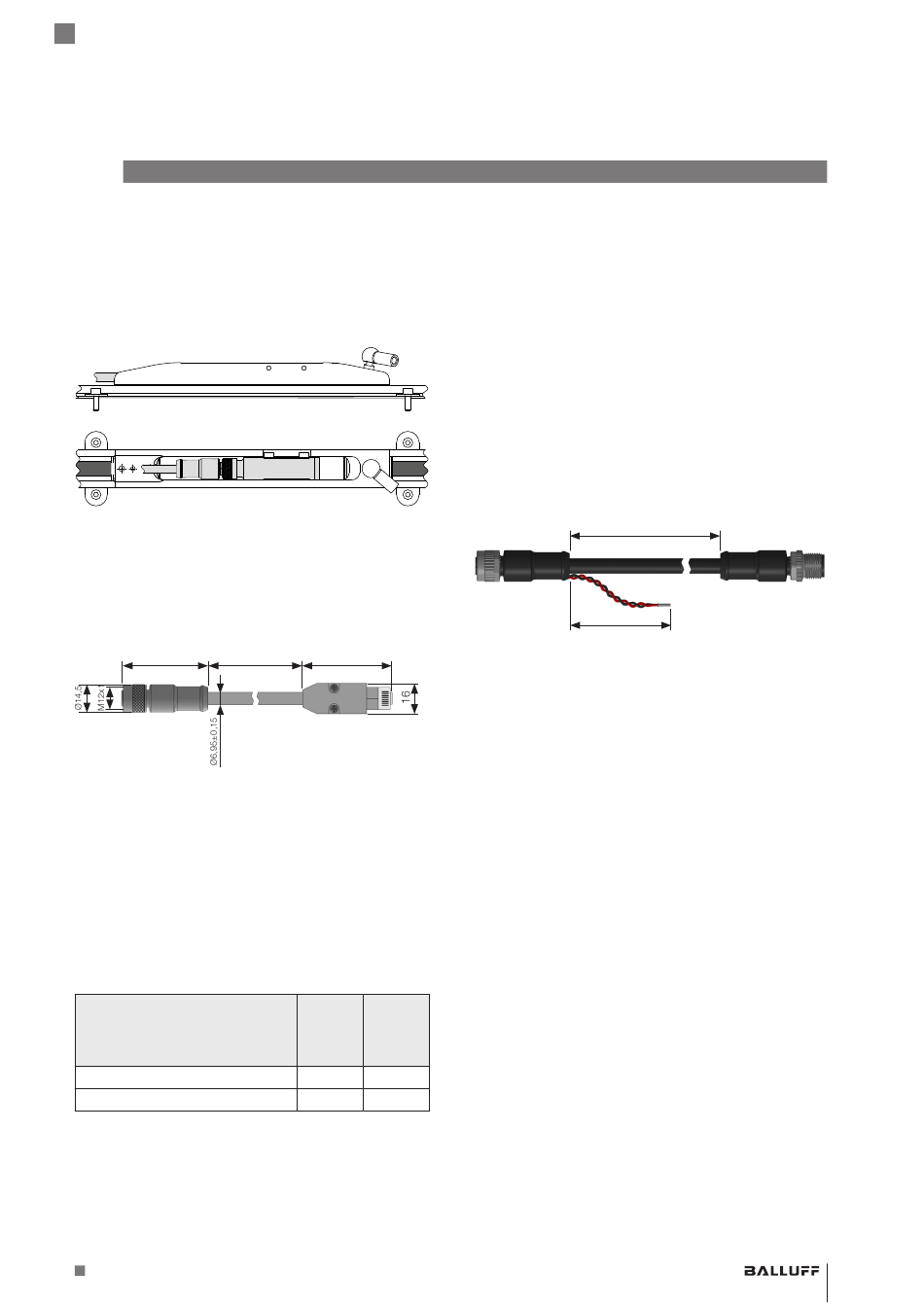

Fig 8-3 : Capteur avec guidage de capteur
8.6 Câble de raccordement avec connecteur
DRIVE-CLiQ/S115
Utilisation avec BML SGA-AEZ1-LZZZ-ZU11-S115. Câble
selon norme SIEMENS-6FX8002-2DC30.
~44
Fig 8-4 : Câble de raccordement avec connecteur
DRIVE-CLiQ/S115, exemple
Rayon de courbure
autorisé
Pose fixe 5 × diamètre extérieur
en mouvement 10 × diamètre extérieur
Propriété Compatible chaîne porte-câble
(10 millions de cycle de chaîne
porte-câble)
Gaine de câble PUR
Type
BCC M418-Z035-8G-745-PS56NC-050 BCC0L3W
BCC M418-Z035-8G-745-PS56NC-100 BCC0L3Y
Tab. 8-2 : Types de câble
www.balluff.com
L 47
Symboli- Longueur
sation (L) [m]
commer-
ciale
5
10
8.7 Câble de raccordement avec S284/S115
Dans le cas de la tête de capteur
BML SGA-AEZ1-LZZZ-TU11-S284, un câble de
raccordement supplémentaire est nécessaire ; celui-ci
permet de convertir la connexion M12 12 pôles en une
connexion M12 8 pôles standard et offre une possibilité de
raccordement avec la sonde de température.
Ce câble doit être spécifié et fabriqué conformément aux
spécifications suivantes :
– Utiliser un blindage approprié.
– Utiliser un câble approprié avec des fils torsadés selon
les spécifications.
– Utiliser des fils torsadés pour la sonde de température
(+Temp/–Temp).
– Sélectionner un câble (L1) aussi court que possible.
– Sélectionner un câble aussi court que possible pour la
sonde de température (L2).
L1
Connecteur
femelle
L2
Fig 8-5 : Câble de raccordement S284/S115, exemple
Connecteur mâle
