BML-M0 _ -... / BML T _ _ -...
Corpo di Misura a Nastro Magnetico – Encoder Magnetico
3
Struttura e funzionamento (continua)
3.3 Selezione del corpo di misura
Nella selezione del corpo di misura, fare attenzione che il
corpo di misura nastro magnetico e la testa sensore siano
adatti l'uno all'altro. In particolare, verificare la compatibilità
dei seguenti elementi:
– Larghezza poli o codifica
– Punti di riferimento (opzionali, in base al tipo di sistema)
La lunghezza di misurazione utile del corpo di
misura è descritta nel capitolo 7 (vedere tabelle
a pag. 19 e 21) e nelle istruzioni relative
alla testa sensore.
3.4 Corpi di misura incrementali
Sui corpi di misura incrementali si trovano il polo nord e
sud magnetici alterni con una determinata larghezza poli
(traccia incrementale).
I corpi di misura incrementali senza punti di riferimento
sono magnetizzati su tutta la larghezza del corpo di
misura, con una traccia incrementale.
I corpi di misura incrementali con punti di riferimento sono
composti da una traccia incrementale magnetizzata su una
larghezza di circa il 50 % della larghezza corpo di misura.
Sulla seconda traccia si trovano poli magnetici singoli o
multipli, punti di riferimento.
3.4.1 Traccia incrementale
Larghezza poli
jjwwDE
Corpo di misura con
traccia incrementale (senza
traccia di riferimento)

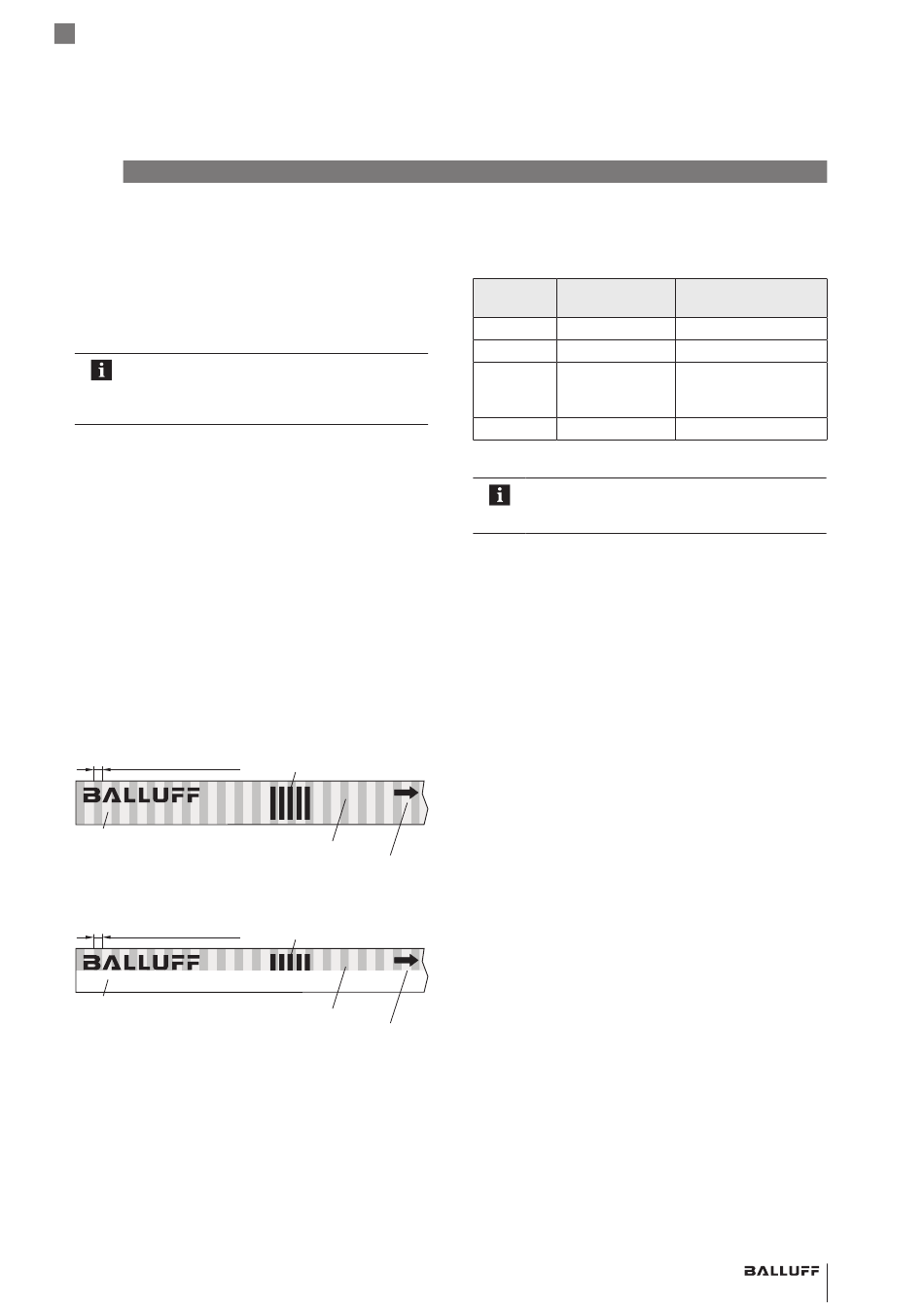

Fig. 3-3: Corpo di misura incrementale senza punti di riferimento
Larghezza poli
jjwwDE
Corpo di misura con
traccia incrementale e di
riferimento
Fig. 3-4: Corpo di misura incrementale con punti di riferimento
Simboli di costruzione traccia
con traccia incrementale (senza
traccia di riferimento)
Code
Dati di codifica
Freccia di orientamento
Simboli di costruzioni traccia
con traccia incrementale e di
riferimento
Code
Dati di codifica
Freccia di orientamento
La traccia incrementale del corpo di misura a nastro
magnetico è disponibile con diverse larghezze poli, vedere
Tab. 3-1.
Codice Denominazione
INC 1 mm BML-M0_-I3...
INC 2 mm BML T_ _-I2...
INC 5 mm BML-M0_-I4...
INC 10 mm BML-M0_-I6...
Tab. 3-1: Versioni dei corpi di misura incrementali
Il corpo di misura a nastro magnetico è
disponibile in diverse versioni (vedere la
Legenda codici di identificazione da pag. 19).
Teste sensori adatte
(esempi)
BML-S1F_-...-M3...
BML SF2-I2...
BML-S_E_-...-M4...
BML-S_B_-...-M4...
BML-S1C_-...-M4...
BML-S2C_-...-M6...
italiano 7
