BML-M0 _ -... / BML T _ _ -...
Cuerpo de Medición de Banda Magnética – Encóder Magnético
4
Montaje (continuación)
4.7

Pegado de la cinta cobertora

Para proteger el cuerpo de medición de daños producidos
(p. ej., por agentes químicos o virutas), se puede pegar
sobre él una cinta cobertora de acero inoxidable
(accesorio).
Antes de pegar la cinta cobertora, se debe limpiar a fondo
la superficie del cuerpo de medición (trementina, agente
de limpieza para plásticos suave; en ningún caso, acetona
ni gasolina).
Marcar el punto de referencia
¡Dado el caso, antes de pegar la cinta
protectora, marque el punto de referencia y la
flecha de orientación en la pieza de la máquina!
El procedimiento es igual al descrito para el pegado del
cuerpo de medición. En cuanto la cinta cobertora esté
totalmente pegada, compruebe que la cabeza del sensor
no entre en contacto con la cinta en ningún punto.
14 español
4.8 Fijación del cuerpo de medición sobre una
superficie cilíndrica
El cuerpo de medición se puede pegar, p. ej., sobre un
cilindro o un eje.
La anchura de polos es mayor en la superficie del cuerpo
de medición que en el centro de la banda soporte (véase
Fig. 4-6).
Cuanto mayor sea la distancia con respecto al sensor
incremental, mayor será la anchura de polos y, por tanto,
la desviación de linealidad.
Para que esta desviación sea lo más reducida posible, se
deben tener en cuenta las siguientes indicaciones para el
montaje:
– Los diámetros admisibles se describen en el manual
de la cabeza del sensor.
– El rango de desplazamiento debe ser inferior a 360°.
– La distancia entre la cabeza del sensor y el cuerpo de
medición debe ser lo más reducida posible.
– Tener en cuenta la posición tangencial.
– Posibilidades de montaje (véase Fig. 4-3): pegar sobre la
superficie o empotrar en una ranura y pegar.
Fije los extremos del cuerpo de medición
siempre con tornillos cilíndricos, tornillos
avellanados o abrazaderas (véase Fig. 4-5).
Sensor incremental

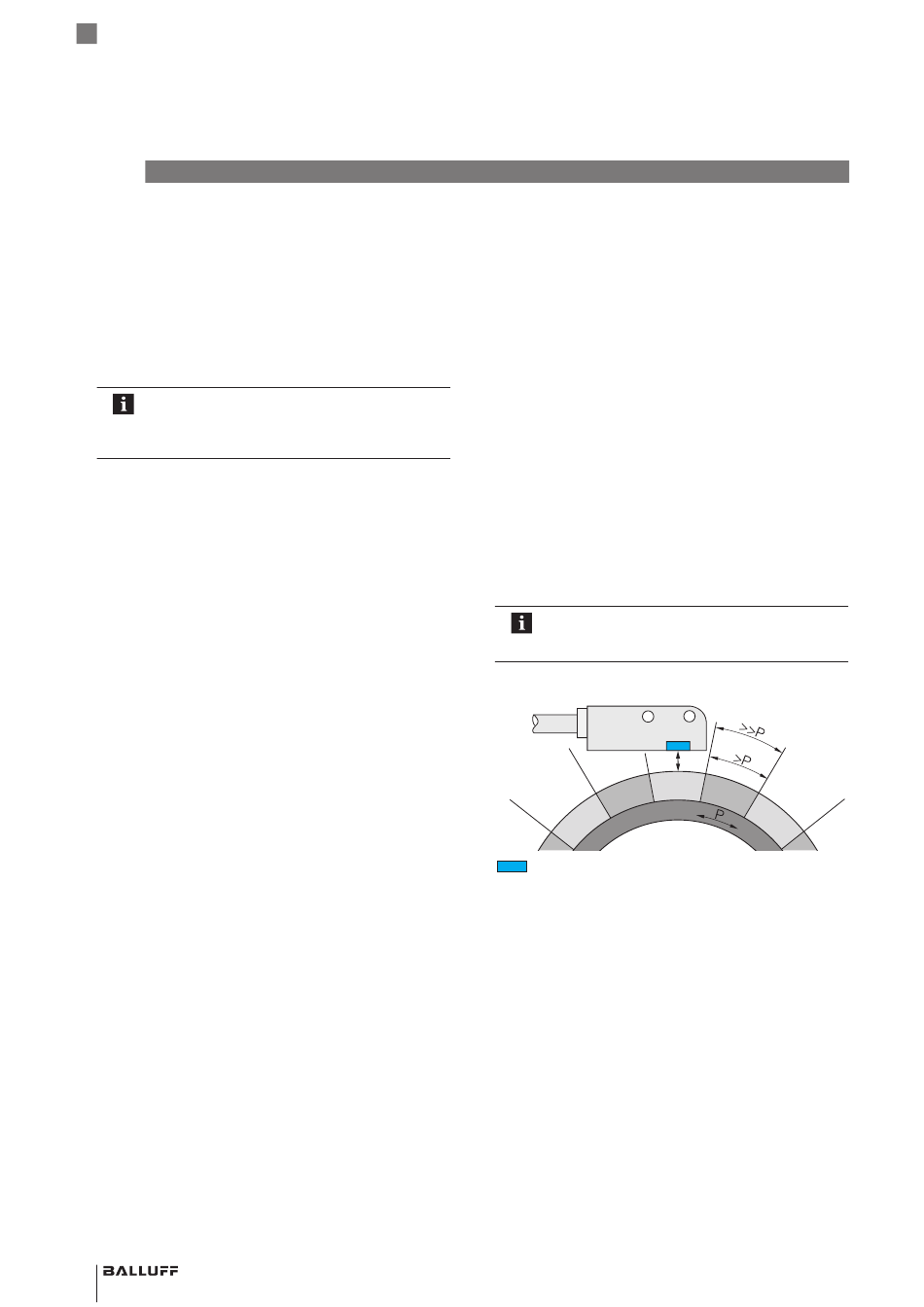

Fig. 4-6: La anchura de polos P depende de la distancia con
respecto a la cabeza del sensor
