BML SL1-ALZ _ -U_ ZZ- _ U1L - _ _ _ _
Système d'encodeur magnétique absolu
10
Accessoires
Les accessoires ne sont pas compris dans le matériel livré
et doivent être commandés séparément.
D'autres accessoires sont disponibles sur
www.balluff.com.

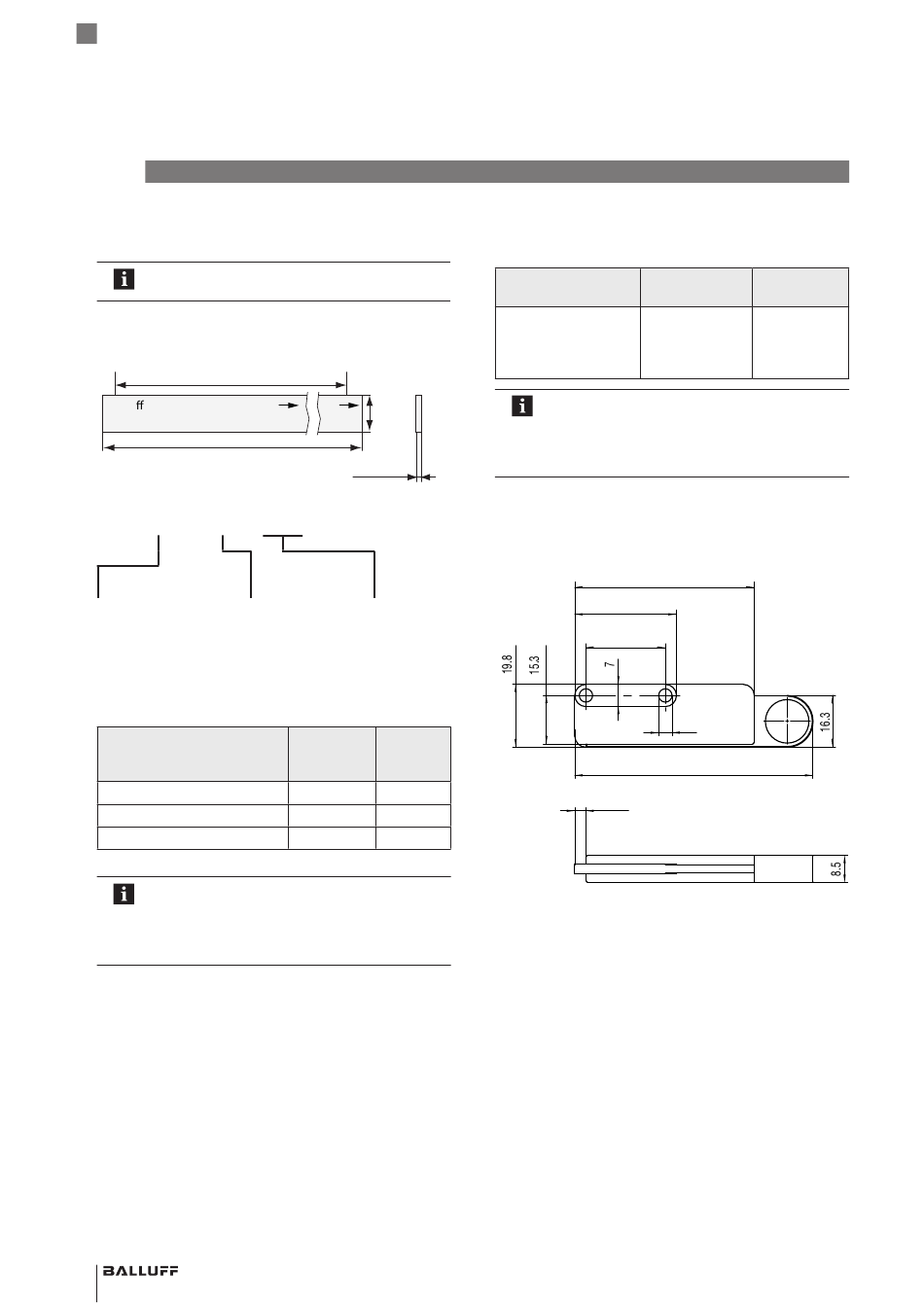

10.1
Bande magnétique
Plage de mesure = longueur – 6 cm
Ballu JJWW
._
_DE Abs Code L
Longueur
(0,07...8,19 m)
Fig.10-1 :
Dimensions de la bande magnétique
BML TSC-ALCZ-1_ZZ-M_ _ _ _
Epaisseur
C = épaisseur 1,55,
pour la fixation,
possède une
couche
adhésive (avec film
de protection)
Types préférentiels
BML TSC-ALCZ-1ZZZ-M0100 BML074F
BML TSC-ALCZ-1ZZZ-M0819 BML074E
BML TSC-ALCZ-1ZZZ-M2400 BML074H
Une description technique détaillée et des
instructions de montage pour les bandes
magnétiques sont disponibles dans la notice
d'utilisation relative aux bandes magnétiques
sur le site Internet www.balluff.com.
10.2
Bande de recouvrement
Pour protéger la bande magnétique des dommages par
exemple dus à de la sciure ou à des produits chimiques,
celle-ci peut être recouverte d'une bande de recouvrement
en acier inoxydable. Noter cependant que l'entrefer admis
(voir Tab. 4-2, page 11 et Tab. 4-3, page 12) entre la
tête de capteur et la bande magnétique doit être réduit de
l'épaisseur de la bande de recouvrement avec couche
adhésive (0,15 mm).
Avant de coller la bande de recouvrement, nettoyer
soigneusement la surface de la bande magnétique
(acétone, térébenthine, détergent doux pour matières
plastiques, pas d'essence).
44
français
e L
10+0.2
1.55±0.1
Bande de
Longueur
recouvrement
Z = sans
en cm
3 = avec
(voir chap. 10.2)
Symbolisa-
Longueur
tion com-
merciale
1 m
8,19 m
24 m
La bande de recouvrement peut être commandée dans la
longueur de la bande magnétique ou dans 4 longueurs
définies en tant que bobine.
Types préférentiels
Symbolisation
commerciale
BML-A013-T0500
BML001J
BML-A013-T1000
BML001K
BML-A013-T2400
BML001L
BML-A013-T4800
BML001M
Une description technique détaillée et des
instructions de montage pour la bande de
recouvrement sont disponibles dans la notice
d'utilisation relative aux bandes magnétiques sur
le site Internet www.balluff.com.
10.3
Accessoire de montage BAM TO-ML-006-S1G
(symbolisation commerciale BAM0256)
56.5
32
25
3.5
Fig.10-2 :
Accessoire de montage
10.4
Accessoires de montage BAM TO-ML-014-01
(symbolisation commerciale BAM02YC)
Les accessoires de montage sont composés de vis, corps
isolants, rondelles plates, gabarit de perçage, gabarit
d'écartement et Pole Pitch Display Card.
Longueur
5 m
10 m
24 m
48 m
4.2
75
