BML SL1-ALZ _ -U_ ZZ- _ U1L - _ _ _ _
Système d'encodeur magnétique absolu
6
Profil Smart Sensor IO-Link (BML SL1-ALZ0-U1ZZ-...) (suite)
6.5
Données de paramètre
Index
Subindex
PDV (Process Data Value) (voir chapitre 6.5.1)
0x00C1 (193)
0
0x00C2 (194)
0
0x00C3 (195)
0
0x00C4 (203)
0
System Parameter
0x0003 (3)
0, 1, 2, 3, 4, 5
0x000C (12)
0
0x000D (13)
0, 1, 2, 3
0x000E (14)
0, 1
Tab. 6-2 : Données de paramètre pour interface IO-Link
L'accès au subindex 0 adresse l'objet entier
d'un index. L'accès par subindex > 0 adresse
les éléments séparés d'un index.
6.5.1
Configuration des données de processus
(PDV)
Les paramètres peuvent s'influencer
mutuellement. C'est pourquoi il est
recommandé de procéder aux réglages dans
l'ordre suivant : Output Characteristics, Offset/
Preset Teach, Minimal Negative Position.
Output Characteristics
Au moment de la livraison, la position lors du mouvement
de la tête de capteur est positive dans le sens de la flèche.
Le sens de comptage peut être inversé à l'aide du
paramètre Output Characteristics. Le réglage du sens de
comptage devrait être effectué avant le réglage de l'offset,
étant donné que celui-ci pourrait ne plus être valable après
modification de l'offset. Si la direction devait être changée
une nouvelle fois après la définition de l'offset, l'offset doit
en principe être adapté à nouveau.
Offset, Preset, Teach In Zero Point
En raison de la procédure de production, le début de la
bande magnétique ne correspond pas à la position 0
mesurée ; le zéro peut se situer également sur une position
quelconque à l'intérieur ou à l'extérieur de la bande. En
cas de franchissement du zéro, un saut de position a lieu
(dépassement). Si ce dépassement n'est pas souhaité, la
position du zéro peut être modifiée à l'aide d'un offset ou
la plage de mesure (voir Minimal Negative Position,
page 21).
20
français
Paramètre
Offset
Preset
Output Characteristics
Minimal Negative Position
Data Storage
72 octets Read / Write
(voir chapitre 6.5.6)
Device Access Locks
(voir chapitre 6.5.3)
ProfileCharacteristic
(voir chapitre 6.5.4)
PD Input Descriptor
(voir chapitre 6.5.5)
Taille
Accès
Stockage des
données
4 octets Read / Write
4 octets Read / Write
1 octet Read / Write
4 octets Read / Write
2 octets Read / Write
6 octets Read Only
3 octets Read Only
8.19 m
Offset non défini
8.19 m
Offset défini

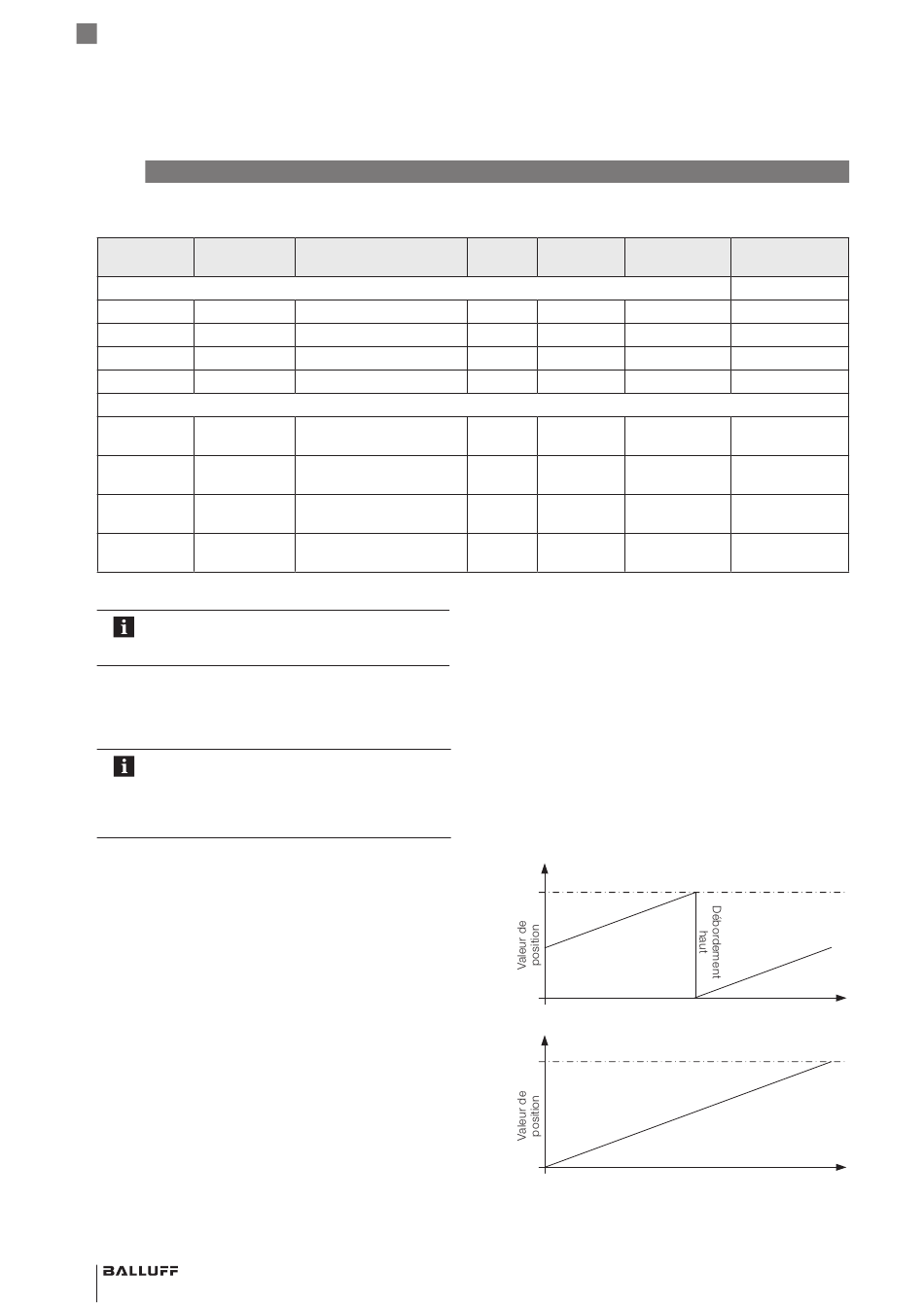

Fig.6-1 :
Exemple d'une adaptation de la plage de mesure par la
définition de l'offset
Mode
compatibilité
X
X
X
X
X
X
X
X
X
X
Course
Course
