BML SL1-ALZ _ -U_ ZZ- _ U1L - _ _ _ _
Absolutes magnetkodiertes Wegmesssystem
4
Einbau und Anschluss (Fortsetzung)
4.3.5
Messlänge – Lineare Anwendung
Für eine korrekte Funktion unter Einhaltung der angegebe-
nen Systemgenauigkeiten muss die Maßkörperlänge
größer als die gewünschte Messlänge sein. Am Anfang
und Ende des Messbereichs bedarf es einer Reserve.
L1

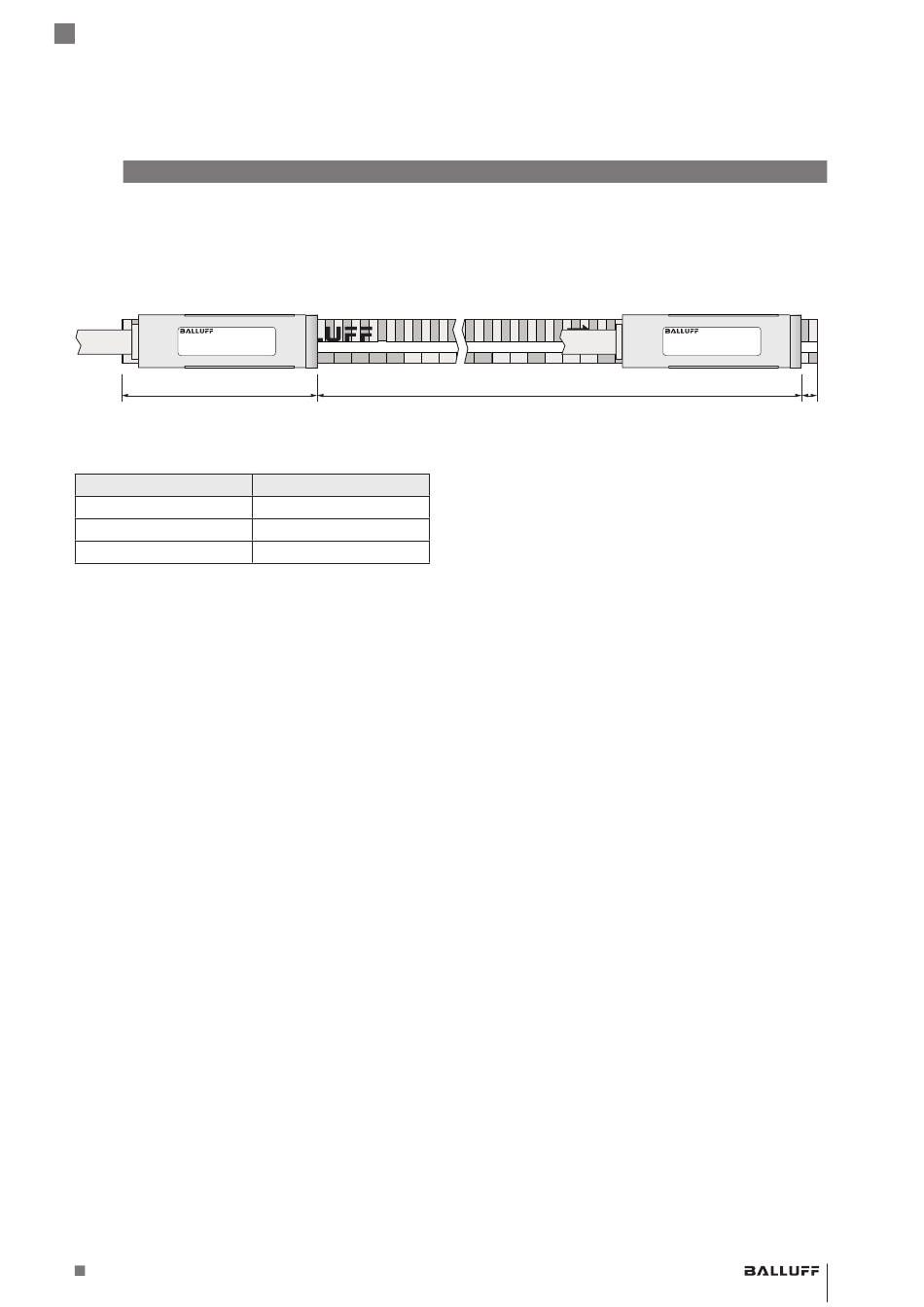

Bild 4-8:
Messlänge, Überdeckungsbereiche Sensorkopf zu Maß-
körper (Längsvariante): L1 = Überdeckungsbereich 1, L2 =
Überdeckungsbereich 2
Bereich
Überdeckungsbereich 1
Überdeckungsbereich 2
Messlänge
Tab. 4-4:
Daten zur Messlänge
Die maximale Messlänge des Systems beträgt 8,19 m.
Maßkörper können in Rollenware mit ca. 48 m oder als
vorgeschnittene Maßkörper mit garantierter Länge erwor-
ben werden.
Für die korrekte Funktion muss der Messbereich des
Sensorkopfs auf den Maßkörper angepasst werden.
Siehe dazu auch in folgenden Kapiteln:
–
BML SL1-ALZ0-U1ZZ-_U1L-...
siehe Kapitel 6.5.1 auf Seite 20.
–
BML SL1-ALZ1-UE/MZZ-_U1L-...
siehe Kapitel 7.5.1 auf Seite 29.
www.balluff.com
1751DE
Wert
60 mm
5 mm
Maßkörperlänge – 65 mm
ABS PRC L
Messlänge
L2
deutsch
13
