Compruebe que la tensión que se indica en el panel posterior es la correcta para el suministro
eléctrico nacional. Si resulta necesario cambiar la tensión de funcionamiento, siga los siguientes
pasos:
1) Desconecte el instrumento de todas las fuentes de tensión.
2) Retire los tornillos que sujetan la tapa superior y quítela.

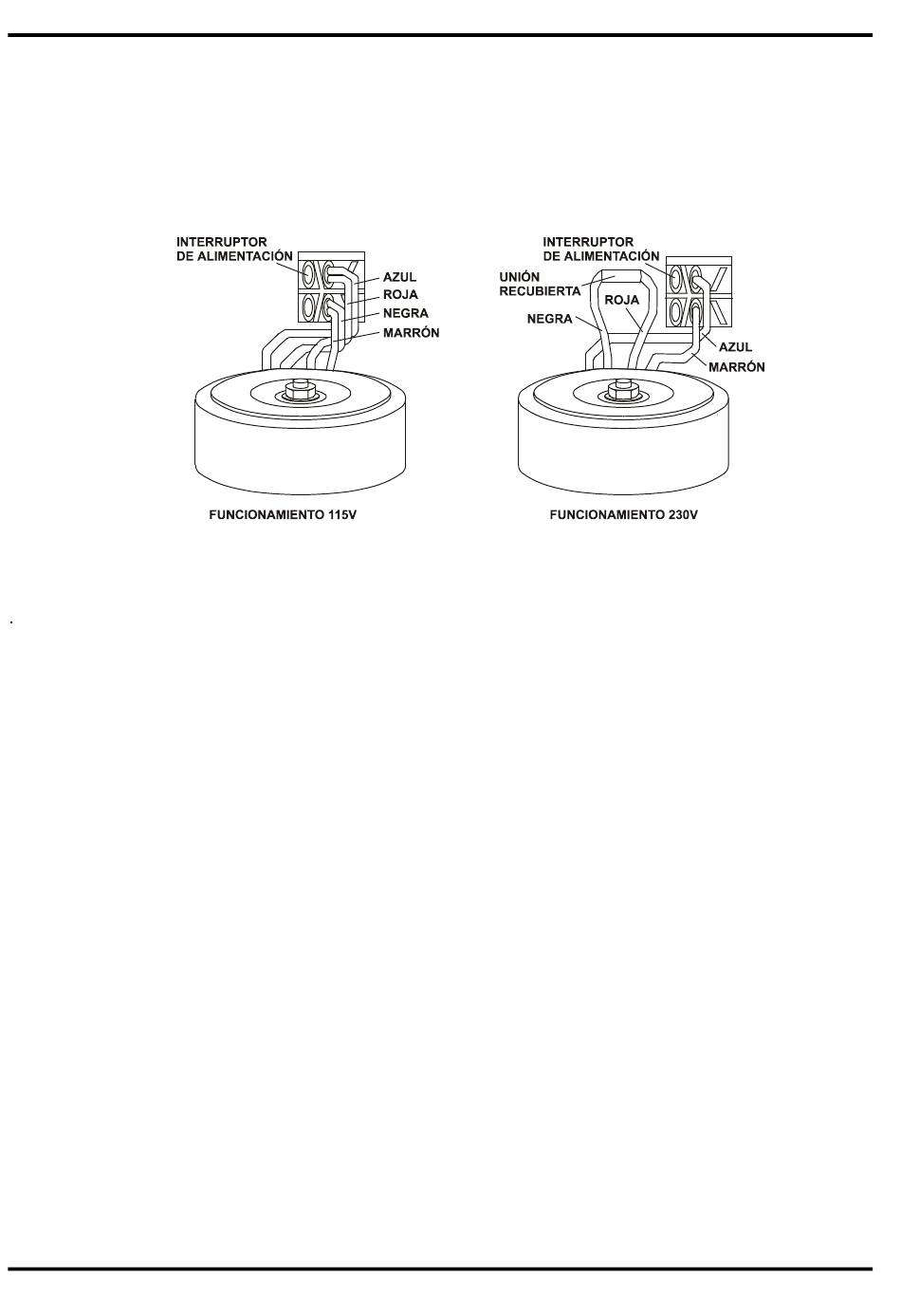

3) Cambie las conexiones del transformador siguiendo el diagrama de abajo:
4) Vuelva a colocar la tapa y sujétela con los mismos tornillos.
5) Para cumplir con las normas de seguridad, la tensión de funcionamiento que aparece en el
panel posterior se debe cambiar para que muestre claramente el nuevo ajuste de tensión.
6) Cambie el fusible por uno con el rango adecuado, ver abajo.
Fusible
Asegúrese de que se coloca el fusible adecuado para la tensión de funcionamiento. Los tipos
correctos son:
Para substituir el fusible, desconecte el cable de red de la toma de corriente y suelte el
portafusibles que hay debajo de las clavijas del enchufe liberando los dos clips a la vez con un
destornillador pequeño, de modo que se pueda abrir con facilidad. Cambie el fusible y vuelva a
colocar el portafusibles.
Queda prohibido el uso de fusibles provisionales y el cortocircuitar los portafusibles.
Cable de Red
Conectar el instrumento al suministro de CA usando el cable de la red incluido. Si requiere un
enchufe de la red para una toma de energía diferente, deberá utilizar un conjunto de cable de la
red aprobado con la capacidad adecuada provisto del enchufe de pared requerido y un conector
IEC60320 C13 para el extremo del instrumento. Para determinar la capacidad mínima de
corriente del conjunto del cable para el suministro de CA específico, leer las Especificaciones o
la información referente a la potencia de salida del equipo.
ADVERTENCIA - ESTE INSTRUMENTO DEBE CONECTARSE A TIERRA
Cualquier interrupción del conductor a tierra dentro o fuera del instrumento implicaría que el
instrumento resultara peligroso. Está prohibida cualquier interrupción intencional. El usuario no
deberá invalidar la acción protectora utilizando un alargador sin un conductor de protección.
Montaje
El instrumento se puede usar tanto sobre un banco de trabajo como montar en un estante. Leva
pies para montar especialmente sobre un banco y los pies delanteros son inclinables para poder
obtener un ángulo óptimo.
De los fabricantes o de sus representantes en el extranjero podrá obtener un kit para montar en
estantes dos o tres de estas unidades de altura media en un estante de unos 50cm.
96
para 230V o 115V: 1A (T) 250 V HRC
Instalación
