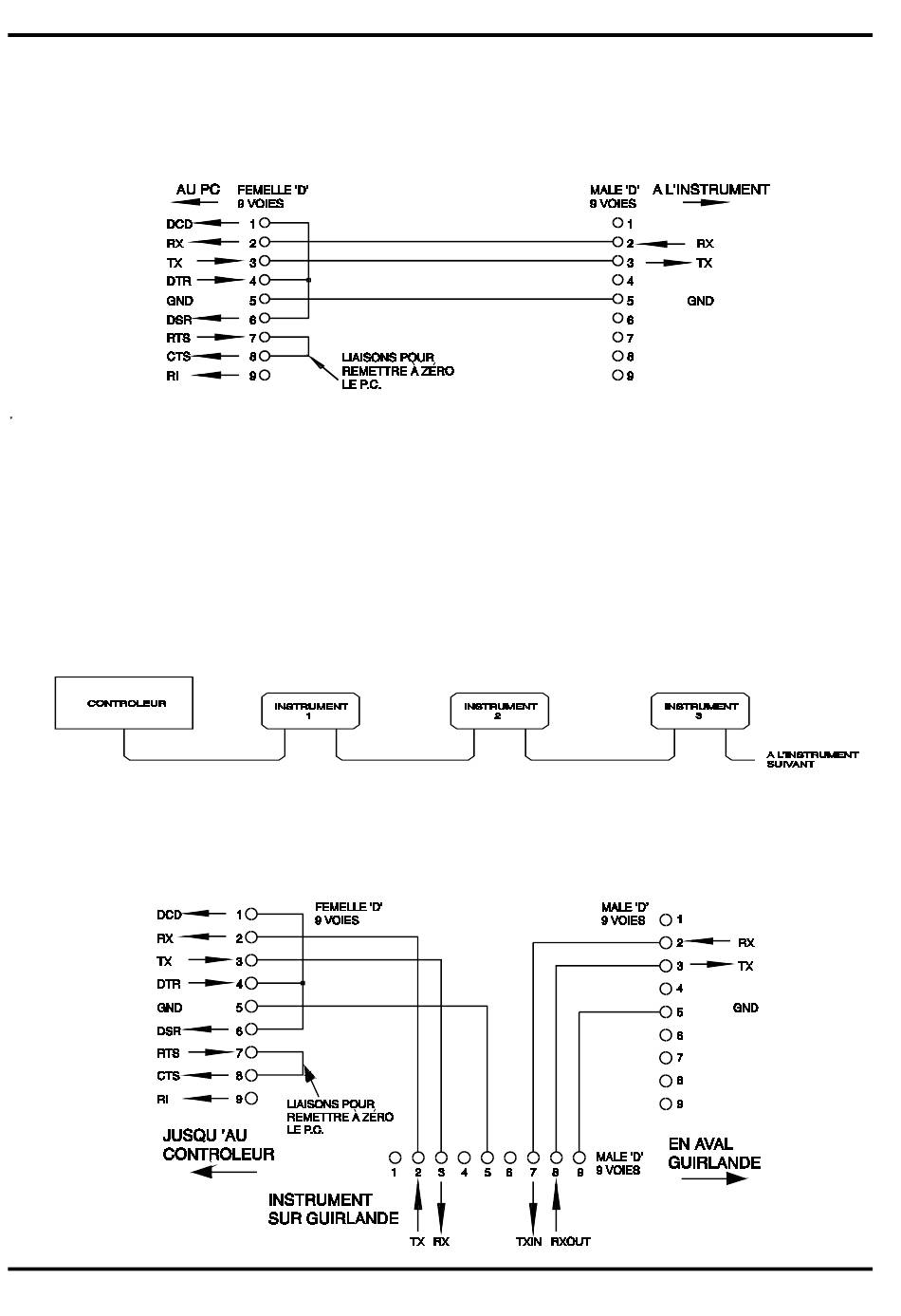

Connexions RS232 d'un seul instrument
Dans le cas de télécommande d'un seul instrument, seules les broches 2, 3 et 5 sont reliées au
PC. Toutefois, pour assurer un fonctionnement correct, il faut réaliser des liaisons dans le
connecteur à l'extrémité PC entre les broches 1, 4 et 6 et entre les broches 7 et 8, voir le
schéma. Il ne faut pas relier les broches 7 et 8 de l'instrument au PC, c'est-à-dire qu'il ne faut
pas utiliser de câble 9 voies entièrement câblé.
La vitesse de transmission est réglée de la manière décrite ci-dessus à la Sélection d'adresse et
de vitesse de transmission; les autres paramètres sont définis de la manière suivante:
Bits de début:
Bits de données:
Connexions RS232 adressables
Dans le cas de fonctionnement RS232 adressable, on utilise également les broches 7, 8 et 9 du
connecteur de l'instrument. L'utilisation d'un seul câble permet d'effectuer un système de
connexion en "guirlande" entre tout nombre d'instruments jusqu'à un maximum de 32, de la
manière illustrée ci-dessous:
La guirlande est constituée des lignes de données de transmission (TXD), données de réception
(RXD) et terre de signal uniquement. Il n'y a pas de lignes de commande/protocole
d'établissement de liaison. Ceci rend le protocole XON/XOFF essentiel et permet à
l'interconnexion entre les instruments de contenir uniquement 3 fils. Le câblage du câble de
l'adaptateur est indiqué ci-dessous:
36
1
Parité:
8
Bits d'arrêt:
Aucune
1
