RS232-Anschlüsse für Einzelgerät
Zur Fernbedienung von nur einem Gerät müssen lediglich die Stifte 2, 3 und 5 an den Computer
angeschlossen werden. Um jedoch einen einwandfreien Betrieb zu gewährleisten, müssen am

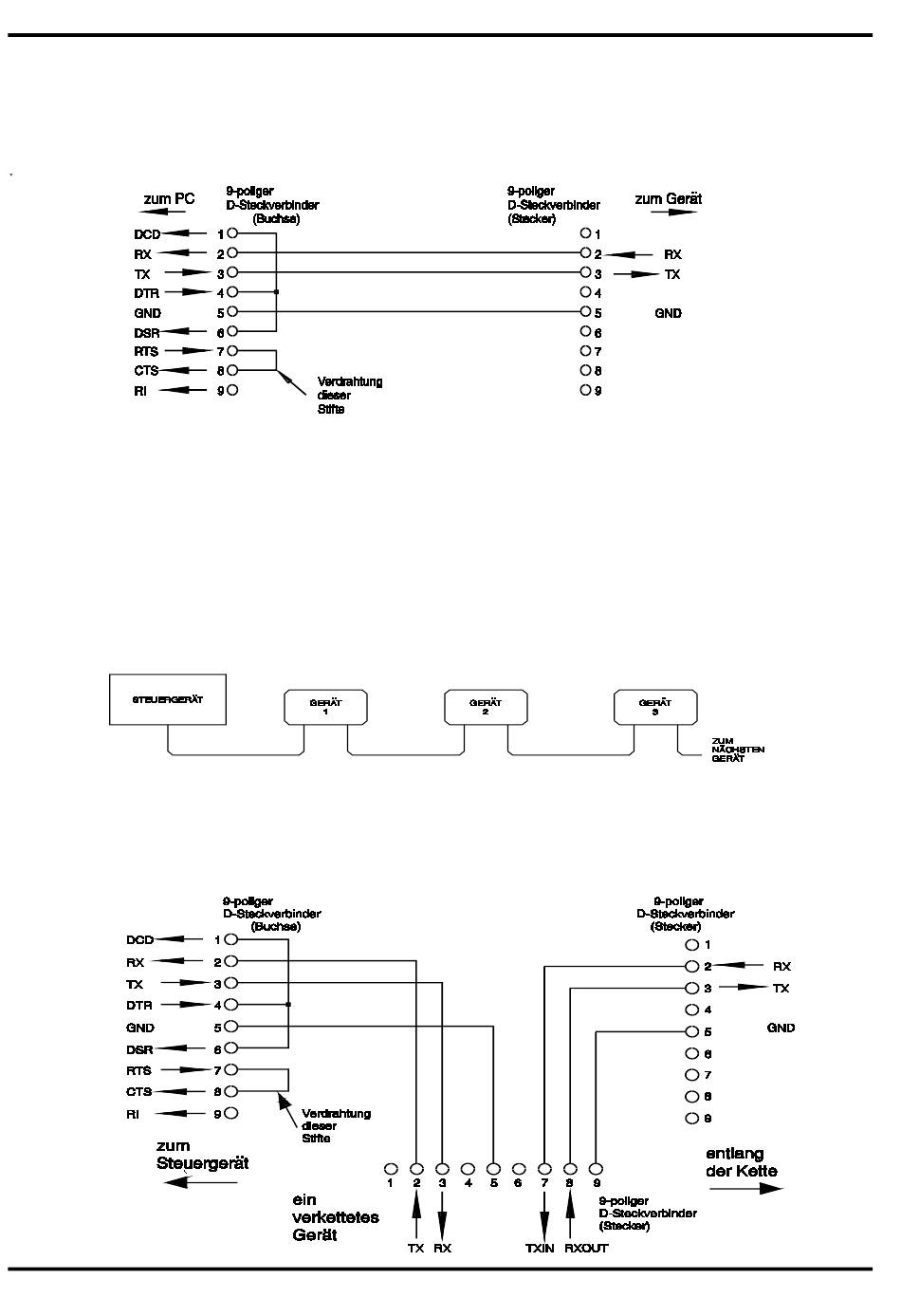

PC-seitigen Steckverbinder zwischen den Stiften 1, 4 und 6 sowie 7 und 8 gebrückt werden,
siehe hierzu nachfolgendes Diagramm. Die Gerätestifte 7 und 8 dürfen nicht an den PC
angeschlossen werden; d.h. auf keinen Fall ein voll verdrahtetes 9-poliges Kabel verwenden!
Die Baudrate wird entsprechend den im Abschnitt „Wahl der Adresse und Baudrate" gemachten
Angaben eingestellt, die übrigen Parameter sind wie folgt festgelegt:
Startbits:
Datenbits: 8
Adressierbare RS232-Anschlüsse
Für adressierbaren RS232-Betrieb werden noch die Stifte 7, 8 und 9 der Gerätesteckverbindung
benutzt.
Mit einer einfachen Kabelgarnitur kann eine „Daisychain"-Verkettung zwischen bis zu 32 Geräten
erfolgen, wie nachstehend aufgezeigt.
Die Verkettung erfolgt lediglich unter Zuhilfenahme der Leitungen Sendedaten (TXD),
Empfangsdaten (RXD) und der Betriebserde. Steuer- bzw. Quittierungsleitungen sind nicht
erforderlich. Dadurch wird das XON/XOFF-Protokoll zur Kommunikation sehr wichtig. Zur
Verbindung der Geräte untereinander werden lediglich 3 Leitungen benötigt. Die Verdrahtung des
Adapterkabels ist nachstehend wiedergegeben.
58
1
Parität: Keine
Stopbits: 1
