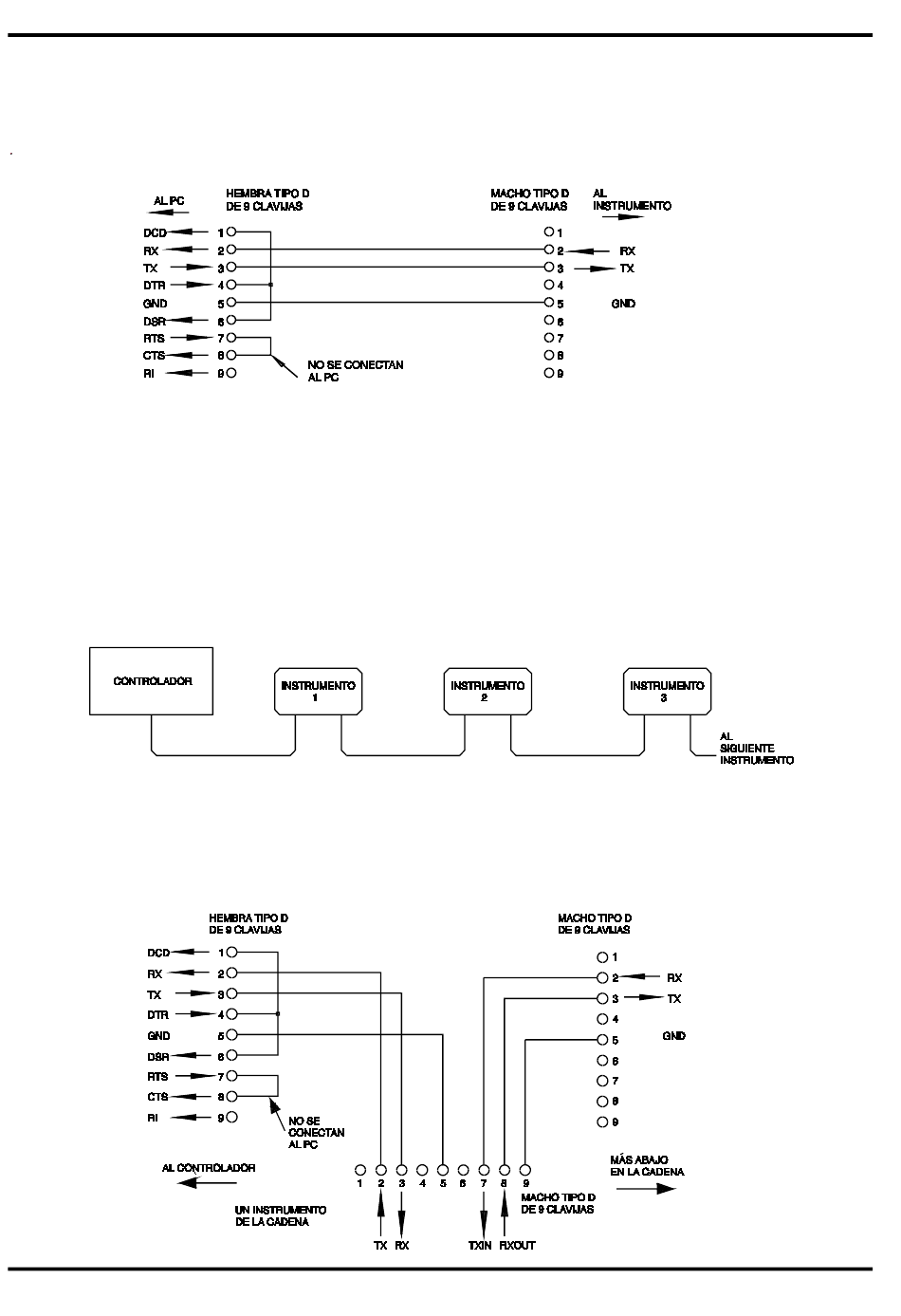

Conexiones RS232 para Instrumento Único
Para el control remoto de un instrumento único, solo las clavijas 2, 3 y 5 están conectadas al PC.
Sin embargo, para el funcionamiento correcto, se deben realizar enlaces en el conector del PC
entre las clavijas 1, 4 y 6 y entre las clavijas 7 y 8, ver diagrama. Las clavijas 7 y 8 del
instrumento no se deben conectar al PC, es decir, no utilice un cable con todos los hilos.
La velocidad en baudios se configura tal y como se ha descrito arriba en Selección de la
Dirección y la Velocidad en Baudios; los otros parámetros están fijados tal y como se indica a
continuación:
Bits de inicio: 1
Bits de datos: 8
Conexiones RS232 direccionable
Para el funcionamiento en RS232 direccionable las clavijas 7, 8 y 9 del conector del instrumento
también se utilizan. Utilizando un montaje con un sólo cable, se puede realizar un sistema de
conexión de "cadena de margarita" entre cualquier número de instrumentos, hasta un máximo
de 32, tal y como se muestra a continuación:
La cadena de margarita consiste exclusivamente de las líneas de transmitir datos (TXD), recibir
datos (RXD) y señal a tierra. No hay líneas de control/establecimiento de comunicaciones. Esto
hace que el protocolo XON/XOFF sea esencial y permite la interconexión entre instrumentos que
tienen sólo tres hilos. Las conexiones del cable adaptador se muestran a continuación:
104
Paridad: Ninguna
Bits de parada: 1
