Controllare che la tensione d'esercizio dello strumento riportata sul pannello posteriore sia quella
della rete locale. Se bisogna cambiarla, procedere come segue:
1) Staccare lo strumento da tutte le alimentazioni.
2) Togliere le viti del coperchio e levare il coperchio stesso.

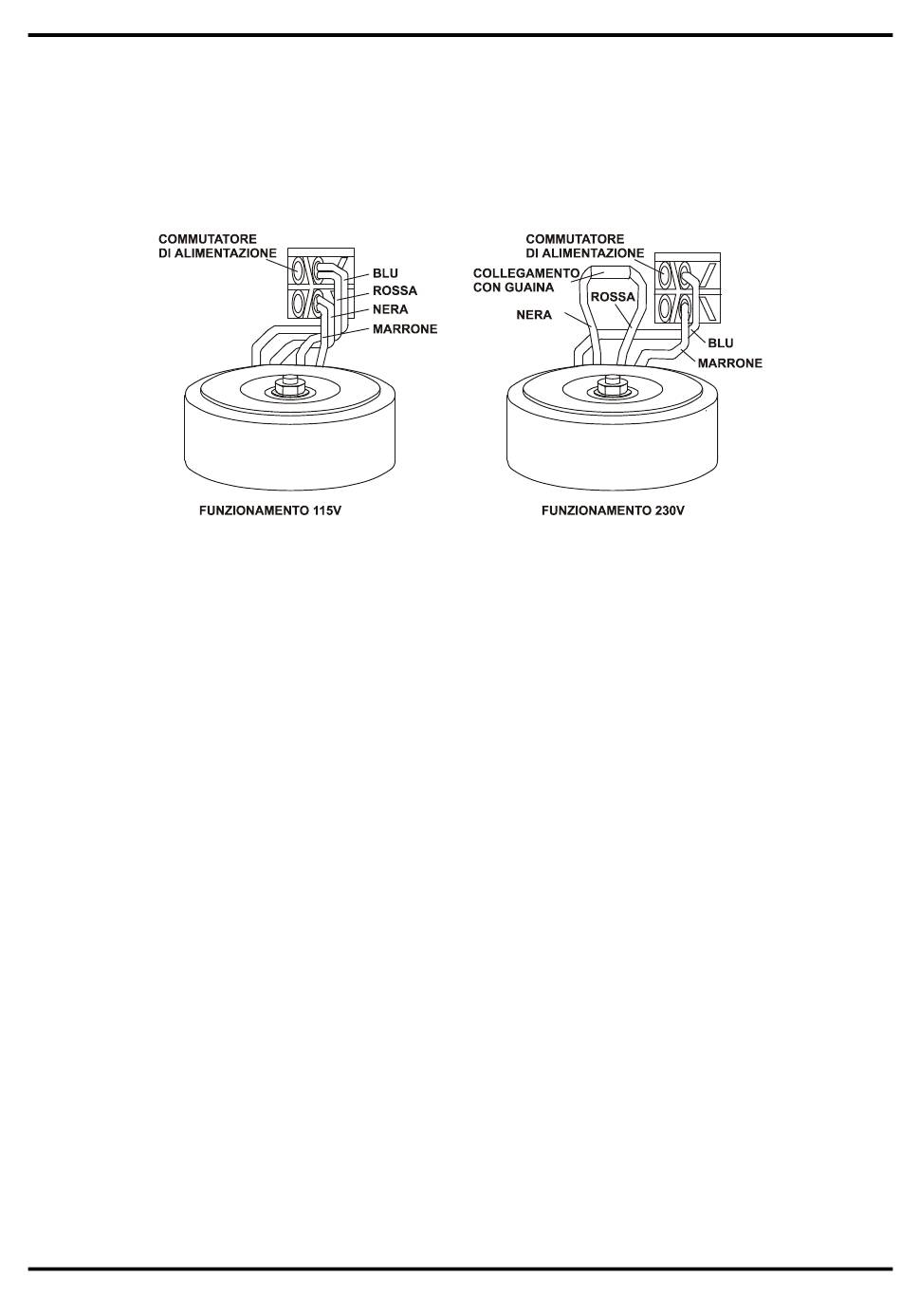

3) Cambiare i collegamenti al trasformatore utilizzando il disegno sotto riportato:
4) Rimettere il coperchio in sede e avvitarlo con le viti tolte precedentemente.
5) Per uniformarsi agli standard di sicurezza bisogna cambiare il valore della tensione riportato
sul pannello posteriore in modo da mostrare chiaramente il valore nuovo impostato.
6) Sostituire il fusibile in sede con un altro fusibile di portata giusta, come di seguito.
Fusibile
Assicurarsi che il fusibile in sede sia adatto alla tensione d'esercizio. Il valore giusto è:
Per sostituire il fusibile, staccare il cavo d'alimentazione dalla presa e liberare il cassetto del
fusibile situato sotto i contatti della presa abbassando simultaneamente ambedue i fermagli con
giraviti miniatura, in modo da poter facilmente aprire il cassetto. Cambiare il fusibile e riportare il
cassetto in sede.
E' proibito usare fusibili di fortuna o mettere in corto circuito il portavalvole.
Cavo d'alimentazione
Collegare lo strumento all'alimentazione di rete in corrente alternata utilizzando il cavo fornito. Se
dovesse essere necessaria una spina di alimentazione diversa, utilizzare un set completo della
spina necessaria e di un connettore tipo IEC60320 C13 adeguatamente dimensionati e
omologati. Per determinare la corrente minima nominale del set cavo necessario per
l'alimentazione utilizzata, fare riferimento ai dati di potenza indicati sull'apparecchio stesso o nelle
corrispondenti specifiche tecniche.
AVVISO! QUESTO STRUMENTO DEVE ESSERE COLLEGATO A TERRA
Qualunque interruzione del filo di terra all'interno o all'esterno dello strumento lo rende
pericoloso. E' proibito interromperlo volutamente. La protezione non deve essere invalidata
utilizzando una prolunga priva del conduttore di protezione.
Montaggio
Questo strumento è adatto per l'uso su banco o per montaggio su rastrelliera. E' dotato di piedi
per l'uso su banco e i piedi anteriori hanno un dispositivo di inclinazione per ottimizzare l'angolo
del pannello.
E' disponibile un corredo di parti per montare due di queste unità 3U metà-larghezza su
rastrelliera da 19 pollici. Rivolgersi al produttore o ai suoi agenti.
per tensione d'esercizio 230V o 115V:
Installazione
1A (T) 250V HRC
