Vor Anschluß des Netzkabels unbedingt prüfen ob die auf der Geräterückwand angegebene
Betriebsspannung der örtlichen Stromversorgung entspricht. Falls nicht muß diese wie folgt
eingestellt werden
1) Gerät von sämtlichen Spannungsquellen trennen. Netzstecker ziehen.
2) Befestigungsschrauben der oberen Abdeckung entfernen und Abdeckung abheben.

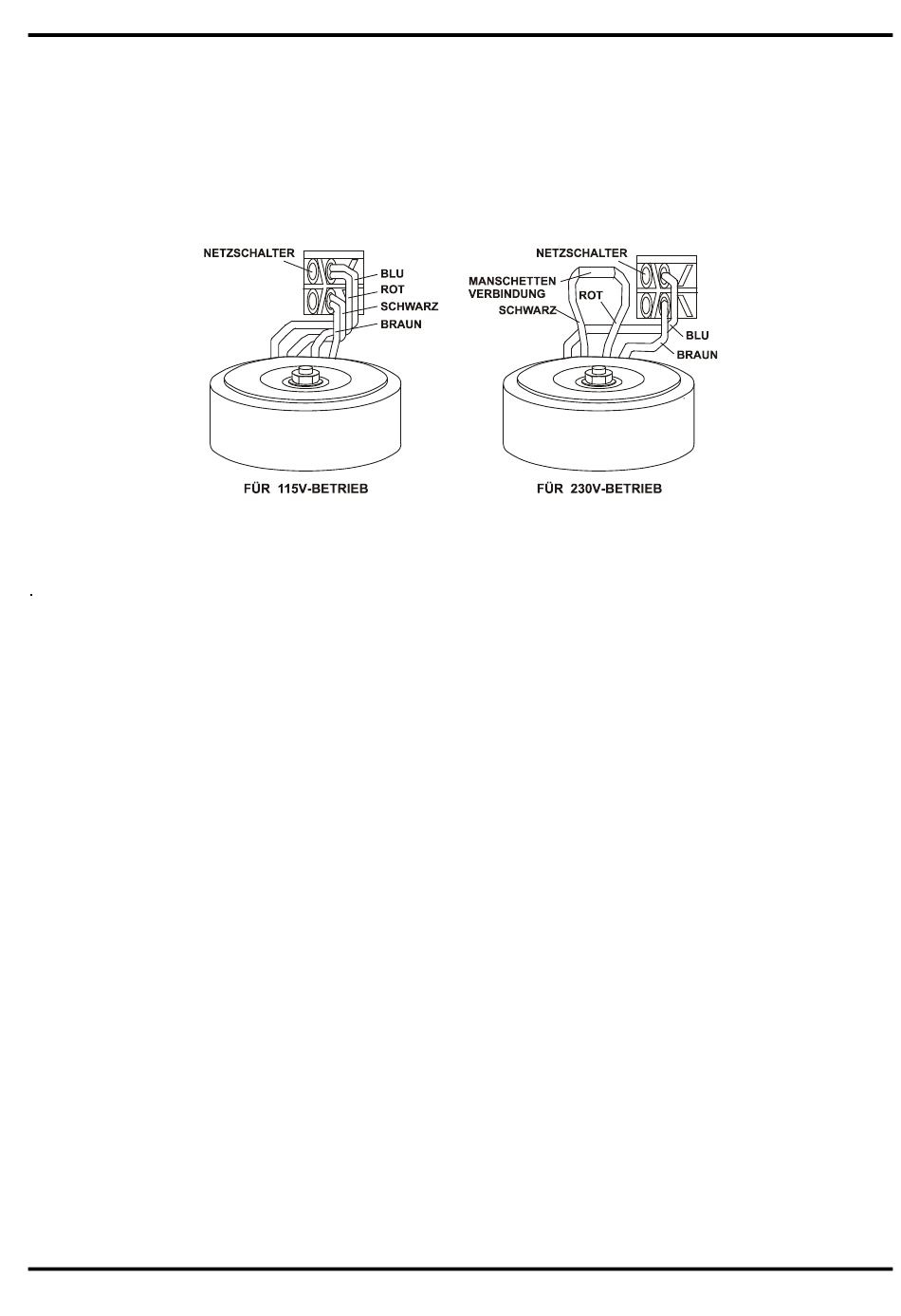

3) Trafoanschlüsse entsprechend der obigen Zeichnung ändern.
4) Abdeckung wieder anbringen und befestigen.
5) Zur Einhaltung der Sicherheitsvorschriften muß die auf der Geräterückwand angegebene
Betriebsspannung auf den geänderten Wert berichtigt werden.
6) Sicherung entsprechend der Stromstärke gemäß nachfolgender Tabelle austauschen.
Sicherung
Verwenden Sie nur Sicherungen wie nachfolgend angegeben:
für 230 V oder 115 V-Betrieb :
Zum Austausch der Sicherung Netzkabel aus der Gerätesteckdose ziehen und den unter den
Steckdosenstiften liegenden Einschub-Sicherungshalter öffnen. Dies geschieht unter
Zuhilfenahme zweier Miniatur-Schraubendreher die gleichzeitig in die mit Pfeilen
gekennzeichneten Entriegelungsschlitze eingeführt werden. Sicherung austauschen und
Einschub wieder schließen. Verwendung von behelfsmäßigen Sicherungen oder Kurzschließen
des Sicherungshalters ist verboten!
Netzkabel
Schließen Sie das Instrument unter Verwendung des mitgelieferten Netzkabels an die
Wechselstromversorgung an. Falls ein Netzstecker für eine unterschiedliche Steckdose
erforderlich ist, muss ein geeigneter zugelassener Netzkabelsatz verwendet werden, der mit der
erforderlichen Steckdose und einem IEC60320 C13-Stecker für das Instrument versehen ist. Die
minimale Nennstromstärke des Kabelsatzes für die beabsichtigte Wechselstromversorgung ist
den Nennleistungsangaben auf dem Gerät oder den Spezifikationen zu entnehmen.
Jede Unterbrechung des Netzschutzleiters innerhalb oder außerhalb des Gerätes hebt die
Schutzfunktionen des Gerätes auf und führt zu einer potentiellen Gefährdung des Bedieners.
Eine absichtliche Unterbrechung ist verboten. Die Schutzwirkung darf durch Verwendung eines
Verlängerungskabels ohne Schutzleiter nicht aufgehoben werden.
Aufstellung
Das Gerät ist sowohl als Tischgerät als auch für den Gestelleinbau geeignet. Für den Gebrauch
als Tischgerät wird es mit Füßen geliefert. Die vorderen Füße sind klappbar, so daß sich die
Neigung des Gerätes optimal einstellen läßt.
Ein Geräteeinbausatz zum Einbau eines oder zweier dieser Geräteeinheiten halber Breite und
dreifacher Höheneinheiten (3HE) in ein 19"-Gestell kann vom Hersteller bzw. seinen
ausländischen Vertretungen bezogen werden.
1A (T) 250 V Hochleistungssicherung
WARNUNG! Dieses Gerät muß geerdet werden!
