3.3.5 – Fotokomórki PH200 (opcja)
Uwaga: wszystkie czynności montażowe należy wykonywać przy odłą-
czonym zasilaniu.
• umieścić każdą pojedynczą fotokomórkę na wysokości 40/60
cm od podłoża • umieścić je po przeciwnych stronach chronionej
strefy • umieścić je jak najbliżej bramy (maksymalna odległość =
15 cm) • w punkcie mocowania musi być obecna rura do przeło-
żenia kabli • skierować nadajnik TX w kierunku centralnej strefy
nadajnika RX (dopuszczalne odchylenie: maksymalnie 5°)

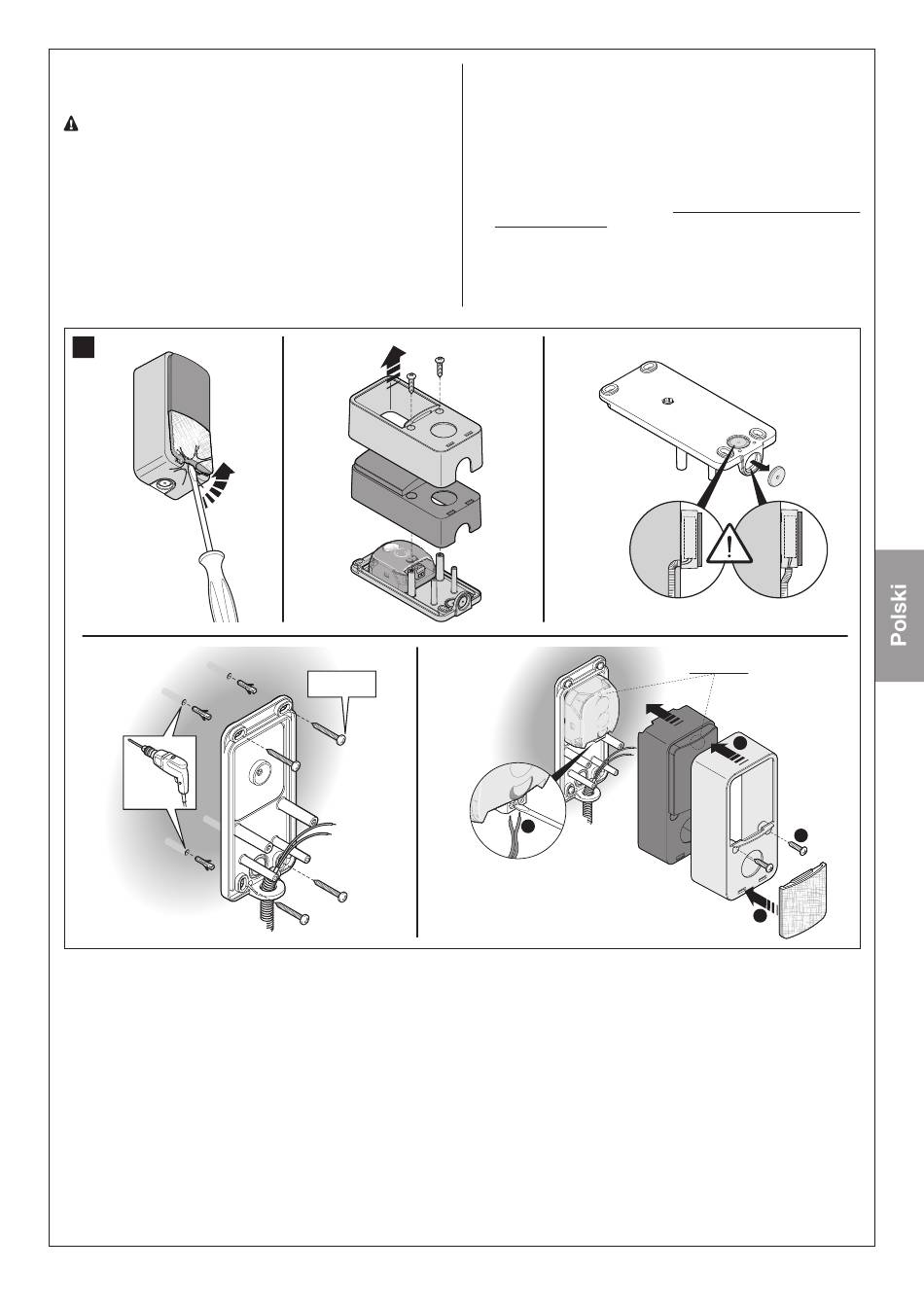

01. Zdjąć szkiełko przednie (faza 01 - rys. 45)
02. Wyjąć górną obudowę i następnie wewnętrzną obudowę fotokomór-
ki (faza 02 - rys. 45)
03. Nawiercić dolną obudowę w punkcie przeznaczonym na przełożenie
kabli (faza 03 - rys. 45)
04. - Umieścić dolną obudowę w punkcie, do którego dochodzi rura do
45
01.
04.
02.
05.
Ø < 5 mm
przeprowadzenia kabli elektrycznych i zaznaczyć punkty nawiercania
(faza 04 - rys. 45)
- Nawiercić otwory w ścianie przy pomocy wiertarki udarowej i wiertła
o średnicy 5 mm. Włożyć w otwory kołki o wielkości 5 mm (faza 04 -
rys. 45)
- Przełożyć kable elektryczne przez przygotowane otwory i przymo-
cować dolną obudowę za pomocą śrub (faza 04 - rys. 45)
05. - Połączyć kabel elektryczny do zacisków TX i RX, które należy połą-
czyć między sobą równolegle i, na koniec, połączyć je do zacisku
obecnego na centrali (rys. 65). Nie jest konieczne przestrzeganie
żadnej biegunowości.
- Ułożyć w odpowiednim porządku obudowę wewnętrzną, następ-
nie obudowę górną do zamocowania za pomocą dwóch śrub i na
koniec włożyć pokrywę i wykonać lekki nacisk w celu zamknięcia
(faza 05 - rys. 45).
03.
1
Led SAFE
2
3
4
Polski – 11
