Manuels Connexes pour Nice POP PP7024
Sommaire des Matières pour Nice POP PP7024

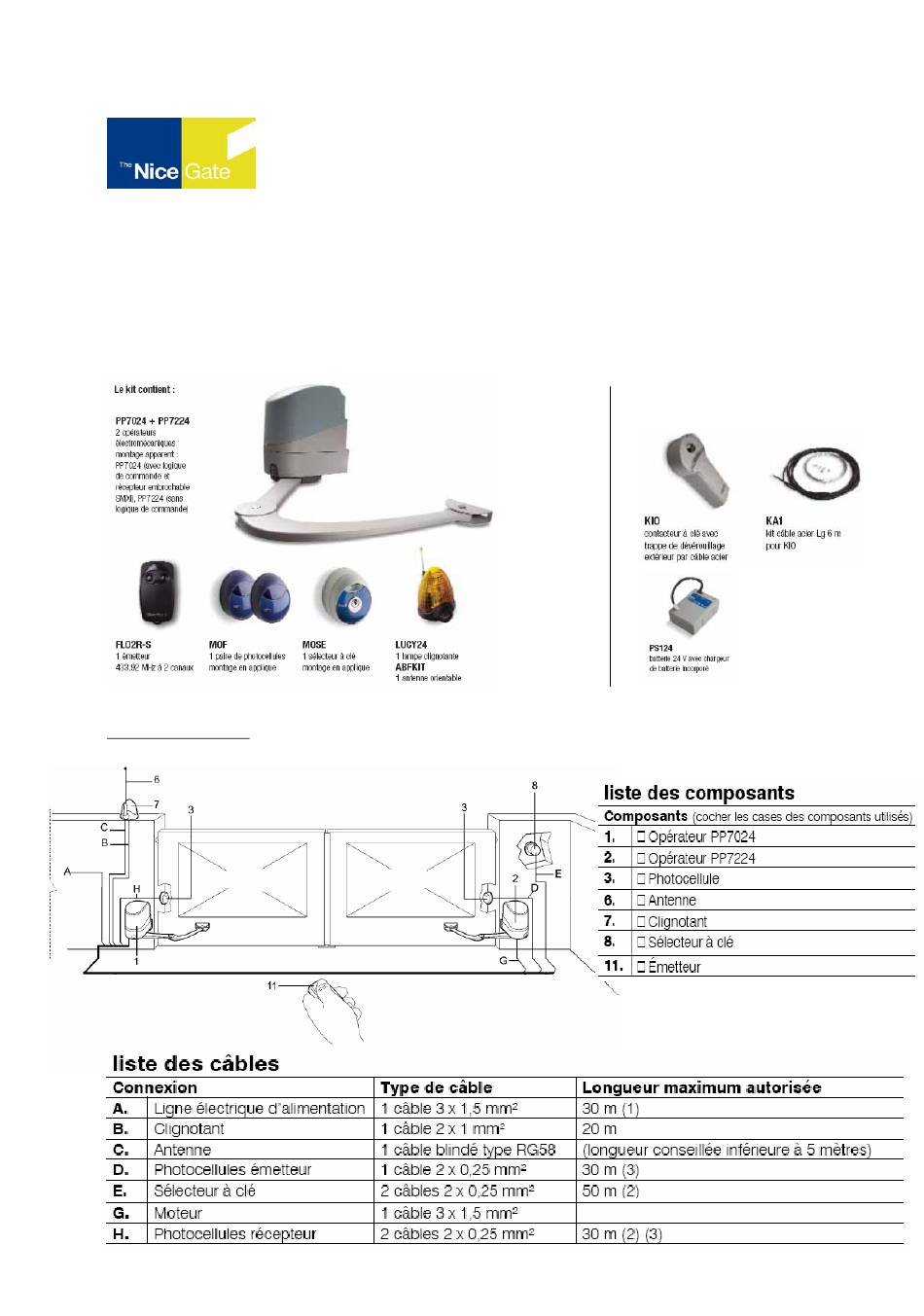

- Page 1 NOTICE SIMPLIFIEE Installation d’un POP kit Pour portails battants Option pour POP kit : jusqu'à 2 m max par vantail et 250 Kg max par vantail. Dessin d’ensemble :...
- Page 2 Les opérations pour la fixation des pattes sont les suivantes : 1) Vérifier, suivant l’angle d’ouverture des battants, qu’il est possible de respecter les mesures indiquées dans le tableau de gauche. 2) Mesurer sur place la valeur de « B ». 3) Suivant la mesure de «...
- Page 3 7) Fixer la patte de fixation du battant au portail,au point le plus éloigné possible de la colonne en allongeant au maximum les bras. La patte est fixée au portail au moyen d’une soudure ou en utilisant des vis adaptées au matériau du battant.
- Page 4 Raccordement électrique du POP kit Moteur 2 (M2) 1 2 3 4 5 Pas à pas mose Piéton...
- Page 5 PROGRAMMATION DE LA CENTRALE POA1 Recherche automatique des butées de fin de course mécaniques : A : Connecteur alimentation 24 V B : Connecteur moteur M1 L1.L5 C : Connecteur pour batterie PS124 D : Fusible services (500 mA) type F E : Sélecteur décalage ouverture moteur M1 ou M2 F : Borne moteur M2 G : Borne sortie clignotants...
- Page 6 Programmation du POPKIT en mode semi-automatique : L’état des LED est le suivant : Appuyer sur P1 et P2 (en même temps) et resté appuyer sur les deux jusqu’à ce que les 5 LED clignotent ( ), puis relâcher. Les LED changent d’état comme suivant : La première LED clignote (elle est plus longtemps allumé...
