3.3.2 – Montaż prowadnicy będącej na w zestawie AVIO1000
Prowadnica składa się z 4 profili o długości 1 m, co umożliwia wykonanie
prowadnicy w 2 wersjach:
WERSJA 3m:
Jeśli wysokość bramy do zautomatyzowania jest równa lub mniejszą niż
2,5m należy połączyć prowadnicę w następujący sposób:

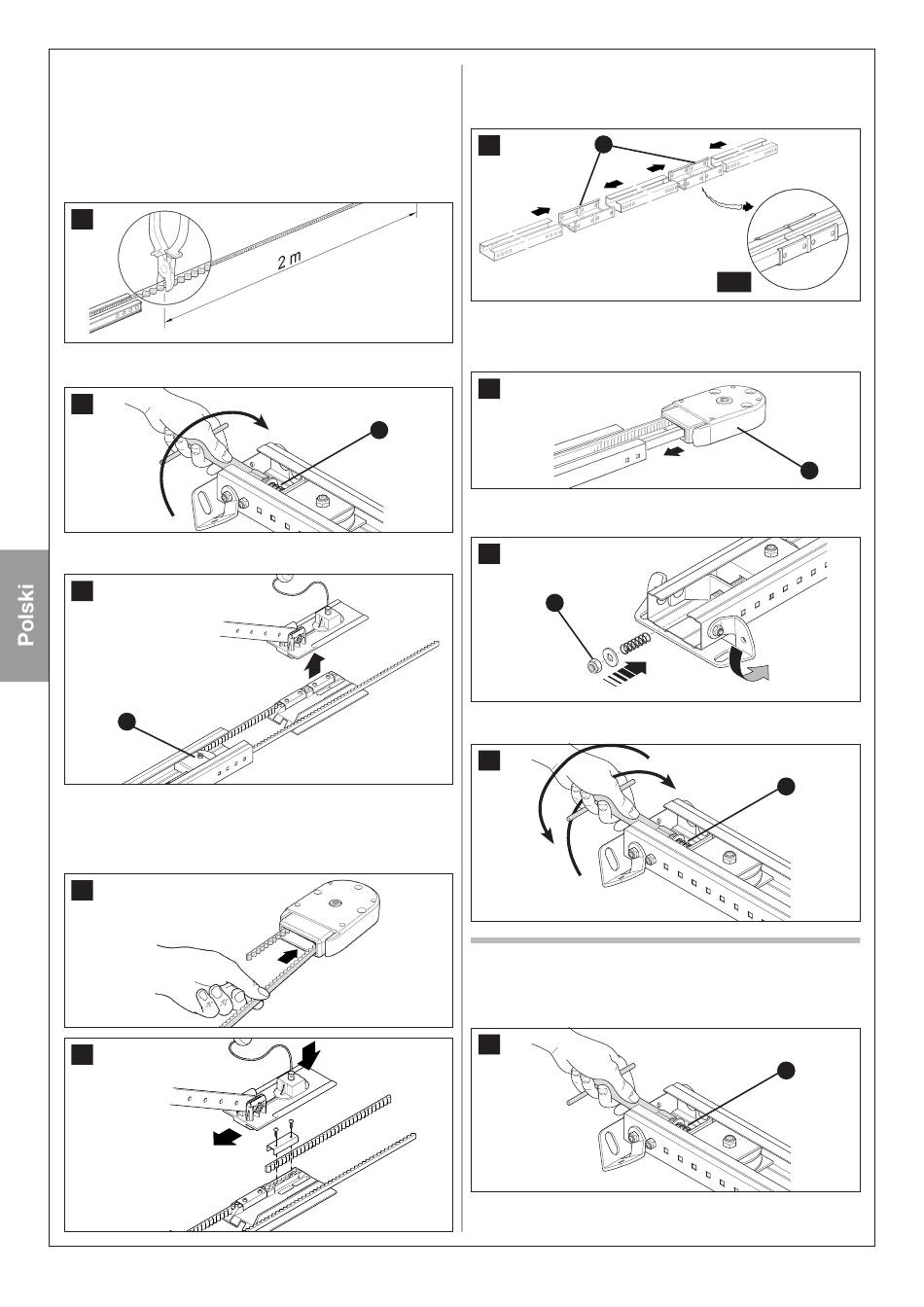

1 Uciąć pasek na wolnej końcówce na długości 2 m, w sposób przedsta-
wiony na Rysunku 17.
17
2 Całkowicie odkręcić nakrętkę M8 [C], w sposób przedstawiony na
Rysunku 18.
18
3 Przesunąć do połowy prowadnicy przekładnię naciągu paska [D], w
sposób przedstawiony na Rysunku 19 i całkowicie wyjąć wózek.
19
D
4 Przełożyć wolny koniec paska poprzez głowicę, jak przedstawiono na
Rysunku 20 i zamocować go do wózka za pomocą znajdujących się tam
śrub i podkładek, jak przedstawiono na Rysunku 21. Należy zwrócić uwa-
gę na pozycję paska: musi mieć zęby skierowane do wnętrza, musi być
prosty i nieposkręcany.
20
21
8 – Polski
5 Połączyć trzy części prowadnicy, dociskając z siłą, przy użyciu młotka, czę-
ści do wnętrza dwóch łączników [A], jak wskazano na Rysunku 22 i 22a.
Ważne – prowadnice powinny się przesuwać się w uchwytach aż do
wskoczenia w odpowiednie miejsce.
22
6 Przesunąć na pozycję początkową przekładnię naciągu paska i wózek.
Zamontować przednią część prowadnicy [B] w sposób przedstawiony na
Rysunku 23. Działanie to wymaga użycia znacznej siły, w razie konieczno-
ści można użyć gumowego młotka.
23
C
7 Włożyć do śruby przekładni naciągu paska sprężynę, podkładkę i
nakrętkę M8 [C] w sposób przedstawiony na Rysunku 24.
24
8 Naciągnąć pasek przy użyciu nakrętki M8 [C] (Rysunek 25), aż do uzy-
skania odpowiedniej sztywności.
25
WERSJA 4m:
Jeżeli brama przeznaczona do automatyzacji posiada wysokość przekra-
czającą 2,5 m, należy zmontować prowadnicę w następujący sposób:
1 Całkowicie odkręcić nakrętkę M8 [C], jak przedstawiono na Rysunku 26.
26
2 Przesunąć do połowy prowadnicy przekładnię naciągu paska [D], w
sposób przedstawiony na Rysunku 27 i całkowicie wyjąć wózek.
A
22a
C
B
C
C
