Lampeggi veloci Stato
5 lampeggi Errore nei parametri interni
pausa di 1secondo della centrale elettronica
5 lampeggi
6 lampeggi Superato il limite massimo
pausa di 1secondo di manovre per ora.
6 lampeggi
7 lampeggi Errore nei circuiti elettrici interni
pausa di 1secondo
7 lampeggi
8 lampeggi È già presente un comando che non consente
pausa di 1secondo di eseguire altri comandi
8 lampeggi
9 lampeggi Blocco automazione
pausa di 1secondo
9 lampeggi
10 lampeggi Durante l'apprendimento delle posizioni non c'è
pausa di 1secondo l'assorbimento dal motore.
10 lampeggi

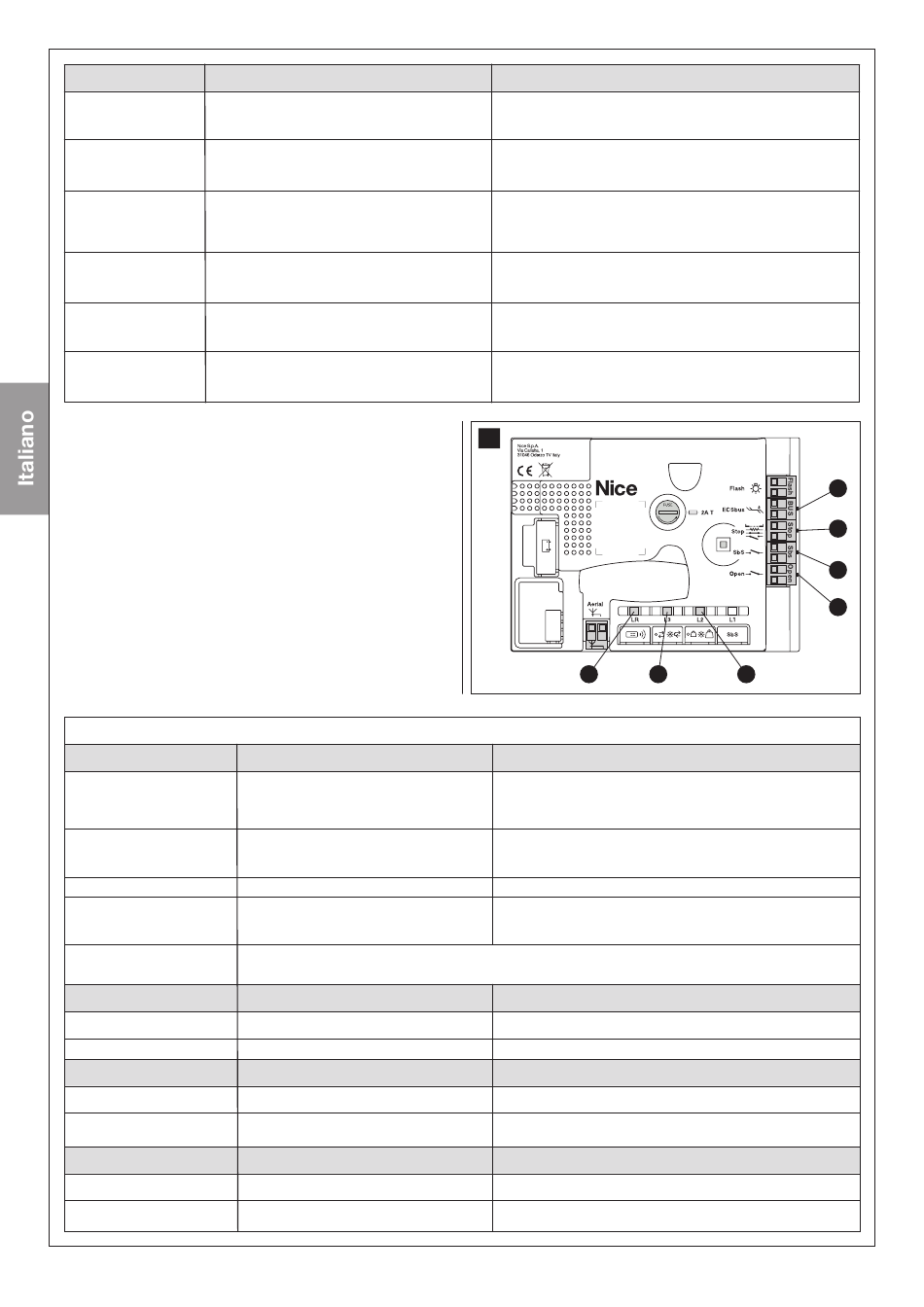

5.7.3 – Centrale
Sulla centrale ci sono una serie di LED ognuno dei quali può dare del-
le segnalazioni particolari sia nel funzionamento normale che in caso di
anomalia.
LED OK [A]
Spento
Acceso
Un lampeggio al secondo
2 lampeggi lunghi
Serie di lampeggi separati da
una pausa
LED STOP [B]
Spento
Acceso
LED SbS [C]
Spento
Acceso
LED OPEN [D]
Spento
Acceso
22 – Italiano
TABELLA 16
Stato
Anomalia
Anomalia grave
Tutto OK
È avvenuta una variazione dello stato degli
ingressi
È la stessa segnalazione che c'è sul lampeggiante e sulla luce di cortesia (Vedere la Tabella 14)
Stato
Intervento dell'ingresso di STOP
Tutto OK
Stato
Tutto OK
Intervento dell'ingresso di SbS
Stato
Tutto OK
Intervento dell'ingresso di OPEN
Azione
Attendere almeno 30 secondi e riprovare a dare un comando;
se lo stato rimane potrebbe esserci un guasto grave ed occorre
sostituire la scheda elettronica
Attendere alcuni minuti che il limitatore di manovre ritorni sotto il
limite massimo
Scollegare tutti i circuiti di alimentazione per qualche secondo poi
riprovare a dare un comando; se lo stato rimane potrebbe esserci
un guasto grave sulla scheda oppure sul cablaggio del motore.
Fare le verifiche e le eventuali sostituzioni
Verificare la natura del comando sempre presente; ad esempio
potrebbe essere il comando da un orologio sull'ingresso (SbS)
Inviare il comando "Sblocca automazione" oppure comandare la
manovra con "Passo-Passo Alta priorità"
Verificare che la centrale sia inserita correttamente nella sua
sede, fino in fondo.
92
E G
Azione
Verificare se c'è alimentazione; verificare che i fusibili non siano
intervenuti; nel caso, verificare la causa del guasto e poi sostituirli
con altri dello stesso valore.
C'è una anomalia grave; provare a spegnere per qualche secon-
do la centrale; se lo stato permane c'è un guasto e occorre sosti-
tuire la scheda elettronica.
Funzionamento normale della centrale
È normale quando avviene un cambiamento di uno degli in gres-
si: SbS, STOP, intervento delle fotocellule o viene utilizzato il
trasmettitore radio.
Azione
Verificare i dispositivi collegati all'ingresso di STOP
Ingresso STOP attivo
Azione
Ingresso SbS non attivo
È normale solo se è effettivamente attivo il dispositivo collegato
all'ingresso SbS
Azione
Ingresso OPEN non attivo
È normale solo se è effettivamente attivo il dispositivo collegato
all'ingresso OPEN
A
B
C
D
F
