MT-MOTEUR-IDT-BSI

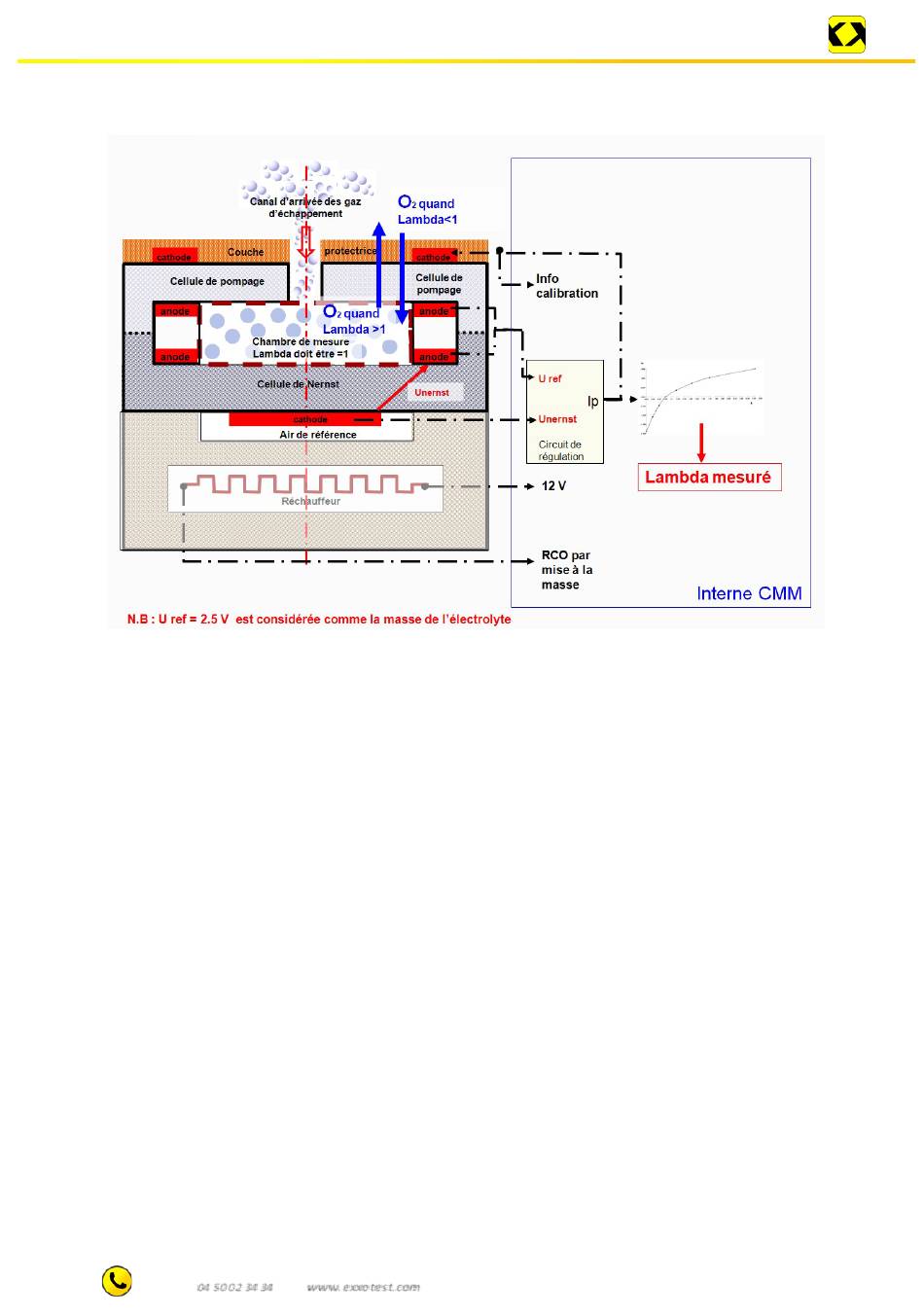

Le schéma ci-dessous montre la composition exacte
Il s'agit de la combinaison d'une « cellule de concentration de Nernst* » (qui mesure le ) et
d'une cellule à courant limite appelée « cellule de pompage » (qui transporte les ions
d'oxygène afin de retrouver un lambda =1 après mesure).
cellule de concentration de Nernst* » A température élevée, la conductivité électrique de
l'électrolyte augmente de façon à faire apparaître entre les 2 électrodes de la sonde, une
tension galvanique caractéristique de la teneur en oxygène par comparaison de l'air de
référence (cathode) avec les gaz d'échappement (anode).
Galvanique : Électricité qui se développe par le contact de deux corps hétérogènes (différents
des éléments auxquels il est lié)
Cellule de pompage : la sonde est traversée par un courant limite ( provenant du CMM)
proportionnel à la différence de concentration d'oxygène entre les deux côtés de la sonde. Ce
courant provoque, suivant sa polarité, la migration d'atomes d'oxygène d'un sens ou d'un
autre. Un circuit de régulation électronique fait en sorte que la cellule de pompage prélève des
gaz d'échappement et les envoie à la sonde de concentration à travers la chambre de mesure
très fine, juste la quantité d'oxygène nécessaire pour qu'il règne lambda=1 au niveau de la
sonde. Il y a donc prélèvement d'oxygène en cas de mélange pauvre et apport d'oxygène par
inversion du courant de pompage quand le mélange est trop riche.
Le courant de pompage constitue le signal de sortie.
La couche protectrice limite l'afflux de molécules d'oxygène provenant des gaz d'échappement
par le « canal d'arrivée ».
