Guide de l'utilisateur DT-C001
Le Moteur à Courant Continu
Document n° 00265130 v2

Publicité

Table des Matières
loading

Sommaire des Matières pour EXXOTEST DT-C001

  • Page 1 Guide de l’utilisateur DT-C001 Le Moteur à Courant Continu Document n° 00265130 v2...
  • Page 3: Table Des Matières

    SOMMAIRE 1. DOSSIER RESSOURCES : ...................... 4 : ................................5 APPEL ..............................6 OMPOSITION DOSSIER UTILISATION ......................7 NOTICE D’UTILISATION ET D’INSTRUCTIONS ......................7 ......................9 TUDE DU MOTEUR CONTINU DE LEVE VITRE ......................12 TUDE DU MOTEUR CONTINU RETROVISEUR TRAVAUX PRATIQUES ......................
  • Page 4: Dossier Ressources

    Le Moteur à Courant Continu Maquette à courant continu 1. DOSSIER RESSOURCES : Principe de fonctionnement d'un moteur à courant continu. Lorsque l'on place une spire parcourue par un courant (grâce aux balais et au collecteur) dans un champ magnétique, il apparaît un couple de forces. Ce couple de forces crée un couple de rotation qui fait dévier la spire de plus ou moins 90 degrés par rapport au plan vertical, le sens du courant restant inchangé...
  • Page 5: Rappel

    DT-C001 Le principal défaut de la machine à courant continu réside dans l'ensemble balais/collecteur rotatif qui s'use. Il est complexe à réaliser et consomme de l'énergie. Un autre problème limite les vitesses d'utilisation élevées de ces moteurs lorsque le rotor est bobiné, c'est le phénomène de « défrettage », la force centrifuge finissant par casser les liens assurant la tenue des ensembles de spires (le frettage).
  • Page 6: Composition

    Le Moteur à Courant Continu 1.2 Composition LE STATOR (inducteur) Le stator est à l'origine de la circulation d'un flux magnétique longitudinal fixe créé soit par des enroulements statoriques, soit par des aimants permanents. Il est aussi appelé « inducteur » en référence au fonctionnement en génératrice de cette machine.
  • Page 7: Dossier Utilisation

    Il y a des organes en mouvement sur le module DT-C001. Environnement d’utilisation : Le module didactique DT-C001 est à poser sur une table. Il doit être installé dans un endroit sec et à l’abri de la poussière, de la vapeur d’eau et des fumées de combustion.
  • Page 8: Référence Psa

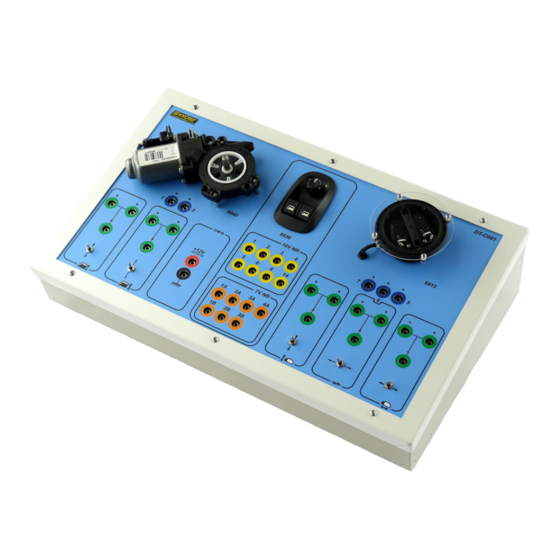

    Le Moteur à Courant Continu Le module DT-C0001 dispose d’un moteur continu de lève vitre et d’un moteur continu de rétroviseur. Au centre de la maquette se trouve la commande du lève vitre et du rétroviseur. Le module est protégé contre les mauvaises manipulations telles que l’inversion de polarité ou une surtension.
  • Page 9: Etude Du Moteur Continu De Leve Vitre

    DT-C001 2.1 Etude du moteur continu de lève vitre Câblage :...
  • Page 10 Le Moteur à Courant Continu Inversion du sens de rotation.
  • Page 11 DT-C001 Schéma électrique :...
  • Page 12: Etude Du Moteur Continu Retroviseur

    Le Moteur à Courant Continu 2.2 Etude du moteur continu rétroviseur Câblage : ² Exemple de câblage pour un mouvement Haut/droite...
  • Page 13 DT-C001 Schéma électrique :...
  • Page 14 Le Moteur à Courant Continu Correspondance du connecteur 18V NR : 18 Voies Nr 1 = Non connecté 2 = Cde Moteur Rétroviseur Droite/Gauche 3 = Non connecté 4 = Cde Moteur Rétroviseur Haut/Bas 5 = Non connecté 6= Non connecté 8 = +12V 14 =Commun...
  • Page 15: Travaux Pratiques

    DT-C001 3 Travaux pratiques Pour inverser le sens de rotation d'un moteur à courant continu à excitation séparée, il faut : (Plusieurs solutions possibles) :  Inverser les polarités aux bornes de l’induit  Inverser les polarités aux bornes de l’inducteur ...
  • Page 16 Le Moteur à Courant Continu 3.1 Câbler le bloc commande avec les moteurs continus lève vitre et rétroviseur. Aidez-vous des schémas électriques fournis page 11 et 13...
  • Page 17 DT-C001 Câblage suivant schéma électrique constructeur...
  • Page 18: Declaration De Conformite

    Déclare que le produit suivant : Marque Modèle Désignation EXXOTEST DT-C001 MODULE DIDACTIQUE : Etude du moteur à courant continu I - a été fabriqué conformément aux exigences des directives européennes suivantes :  Directive Basse tension 2006/95/CE du 12 décembre 2006 ...
  • Page 19 Document n° 00265130-v2 ANNECY ELECTRONIQUE, créateur et fabricant de matériel : Exxotest et Navylec. Parc Altaïs - 1 rue Callisto - F 74650 CHAVANOD - Tel : 33 (0)4 50 02 34 34 - Fax : 33 (0)4 50 68 58 93 S.A.S.
