MT-MOTEUR-IDT-BSI
VANOS :

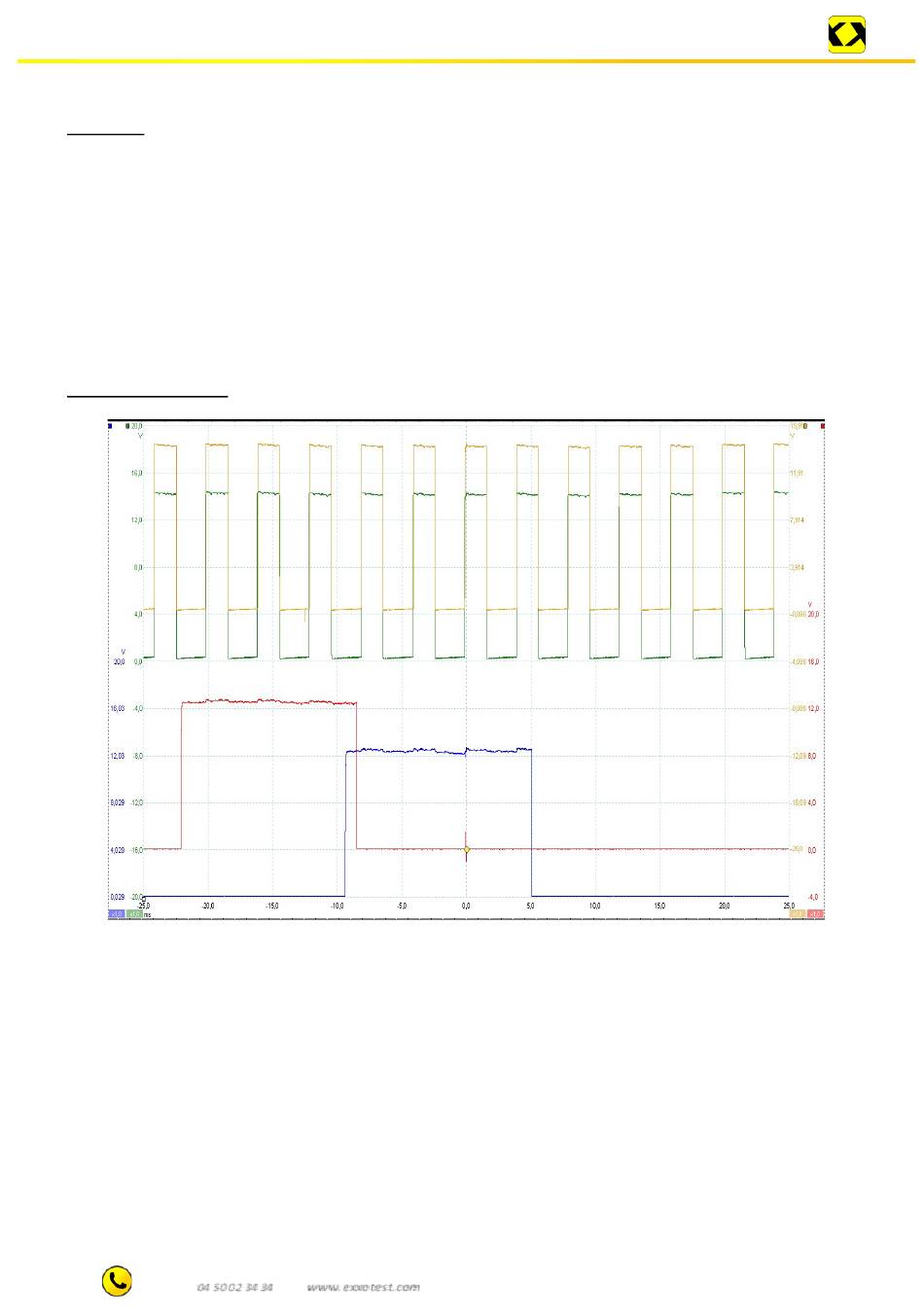

Sur les schémas ci-dessous :
En bleu, capteur de position AAC admission (voie A2)
En rouge, capteur de position AAC échappement (voie B2)
En orange, pilotage (RCO) électrovanne déphasage d'AAC admission (voie H1)
En vert, pilotage (RCO) électrovanne déphasage d'AAC échappement (voie G1)
Remarque : ces signaux ont étaient relevé sur le moteur EP6 qui dispose de d'un déphasage
sur chaque arbre à cames. En revanche sur l'EP6DT le déphaseur n'est présent que sur
l'arbre à cames d'admission.
VANOS au ralenti :
