Attache en plastique
1
Commutateur d'arrêt d'urgence
2
Boulon (masse)
3
Attache en plastique
4
Boulon (masse)
5
Relais de chauffage de carburateur
6
Relais de clignotant
7
Thermocontact
8
Câble haute tension
9
Flexible AIS
10
Flexible du réservoir de liquide de
11
refroidissement

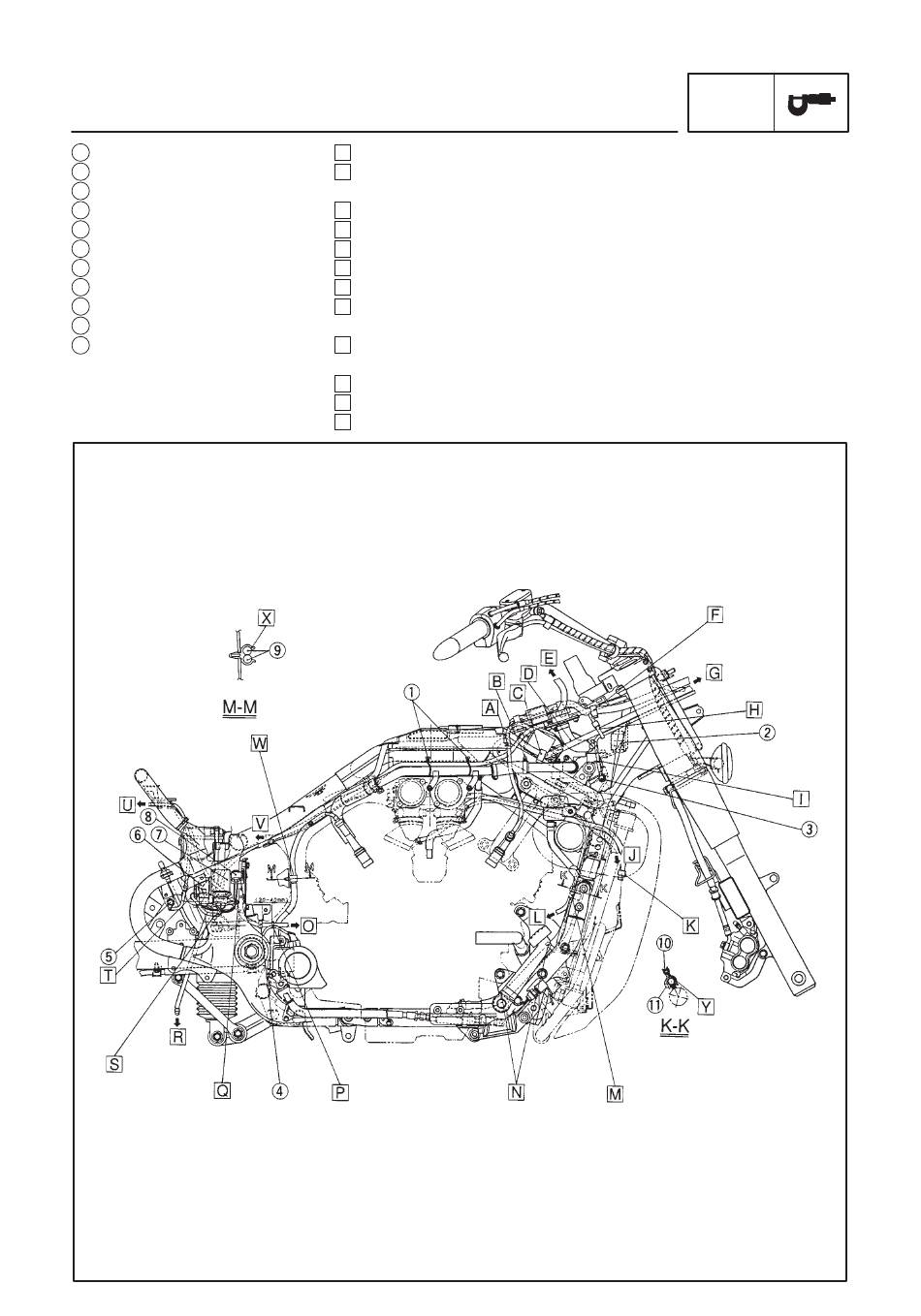

CHEMINEMENT DES CABLES
A Acheminer le câble haute tension à travers le guide du boîtier d'induction d'air.
B Attacher le flexible de liquide de refroidissement à l'intérieur de la moto
avec un collier de serrage.
C Fixer le câble audio et le câble CD (option) à l'aide d'une attache en plastique.
D Acheminer le câble audio en le tendant.
E Vers le réservoir d'essence.
F Fixer le fil auxiliaire du faisceau de câbles à l'aide d'une attache en plastique.
G Vers la partie supérieure du carénage.
H Fixer le câble audio, le câble CD (option) et le fil de masse à l'aide d'une
attache en plastique.
I Fixer le fil de masse et le fil du commutateur d'arrêt du moteur à l'aide d'une
attache en plastique.
J Vers la partie inférieure du carénage.
K Introduire le flexible à travers le clip métallique.
L Vers l'AIS.
2-38
F
SPEC
