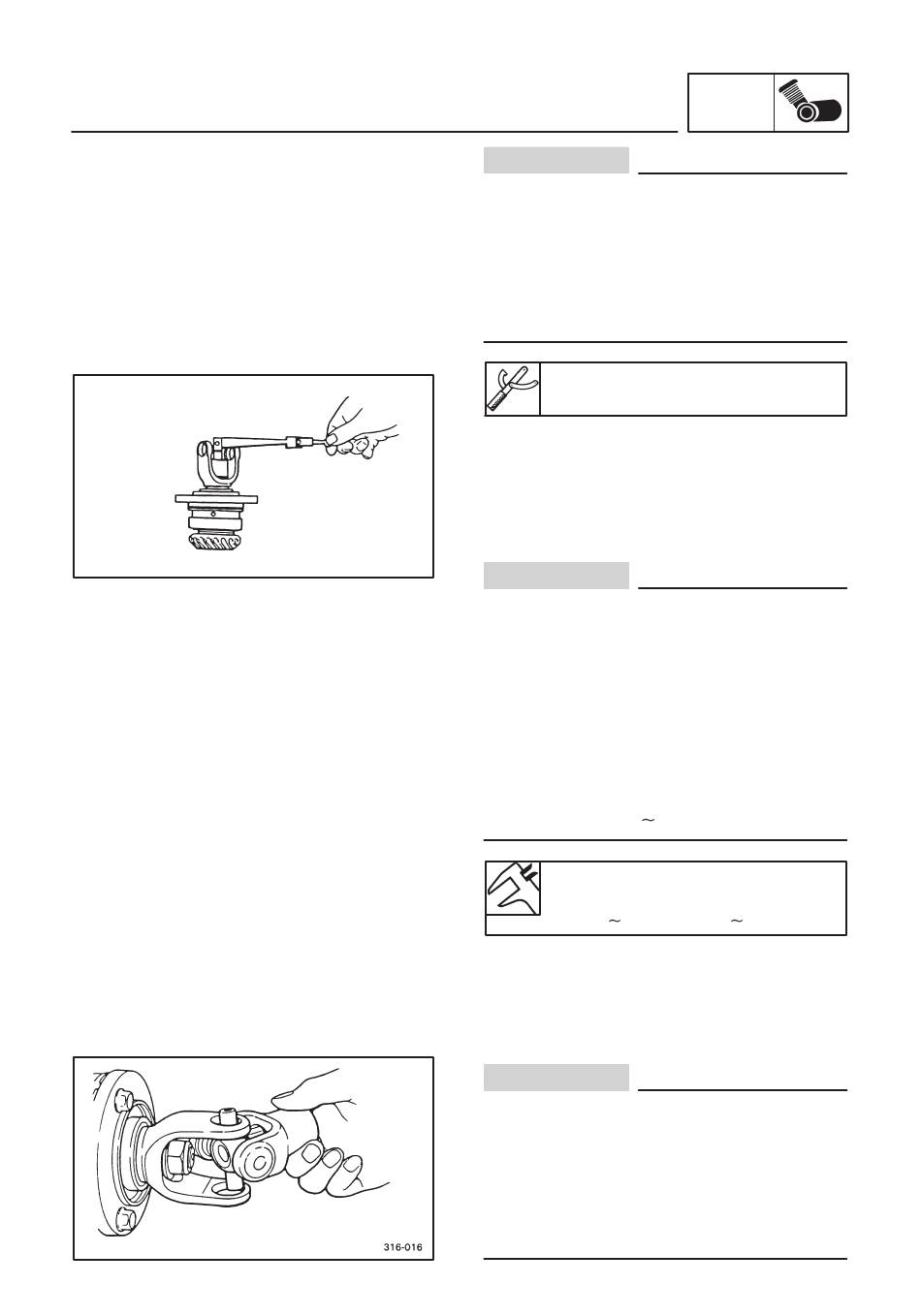

PIGNON INTERMEDIAIRE
ATTENTION:
Serrer l'écrou d'arbre mené intermédiaire par
petits incréments, en vérifiant le couple qu'il
faut pour que le pignon mené intermédiaire
continue de tourner dans le dispositif de fixa-
tion de roulement d'arbre mené intermédiaire
et non pas le couple qu'il faut pour commencer
à le tourner.
Outil de maintien de joint de cardan
YM-04062, 90890-04062
3. Mesurer:
S Couple de rotation du pignon mené intermédi-
aire
(avec une clé dynamométrique à manche)
Sous les spécifications ! Répéter les étapes
(2) et (3).
ATTENTION:
S Ne jamais dépasser le couple de rotation no-
minal.
S Si le couple de rotation n'est pas suffisam-
ment élevé, serrer légèrement l'écrou d'arbre
mené intermédiaire et revérifier le couple de
rotation. Répéter ces étapes jusqu'à ce que le
couple de rotation adéquat soit obtenu.
Si les spécifications du couple de rotation sont
dépassées, déposer l'arbre mené intermédiai-
re, poser un nouveau collier rétractable et ré-
péter les étapes (1)
Couple de rotation de pignon mené
intermédiaire
0,4
4. Poser:
S Fourche menée de joint de cardan/croisillon
(dans la fourche menée de joint de cardan)
ATTENTION:
Ne pas taper sur la fourche menée du joint de
cardan avec un marteau, sinon le collier ré-
tractable risque d'être déformé. Cela entraîne-
rait une modification du couple de rotation no-
minal, ce qui exige le remplacement du collier
rétractable et le remontage de l'ensemble de
pignon mené intermédiaire.
4-110
ENG
(3).
0,5 Nm (0,04
0,05 mSkg)
