SÉCURITÉ ÉLECTRIQUE
5.3 Réalisation des tests
5.3.1 Résistance du conducteur à la terre
Informations générales
Connectez la pointe de mesure de votre dispositif de mesure avec les éléments conducteurs
montrés dans le tableau ci-dessous et mesurez la résistance. Certains des points de test peuvent
ne pas s'appliquer à votre version du système Buzz Navigation (Ceiling-Mounted).
Si un test échoue, le dispositif doit être réparé par le support technique de Brainlab. Après la
réparation, répétez le test de sécurité électrique complet, depuis le début.
REMARQUE : si le coupleur de l'écran 42", de l'écran 42" supplémentaire, ou de l'unité
d'alimentation n'est pas accessible de l'extérieur, contactez le support technique de Brainlab.

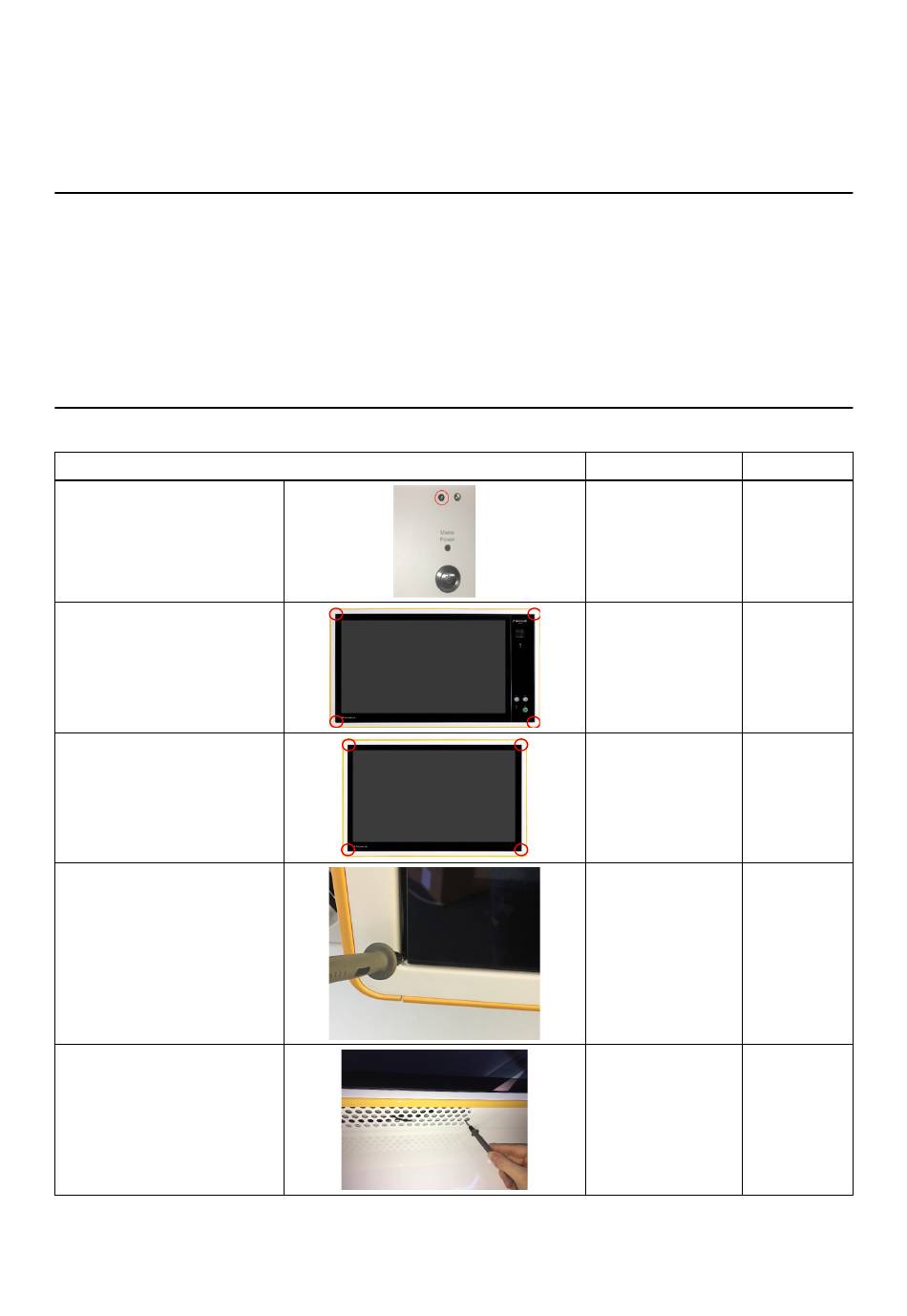

Test de résistance du conducteur à la terre
Point testé
Ordinateur médical - Vis sur le
boîtier près du voyant LED d'ali-
mentation secteur
Montant mural encastré de
l'écran 42" (présentation de
points de mesure potentiels)
Montant mural encastré de
l'écran 42" supplémentaire (pré-
sentation de points de mesure
potentiels)
Montant mural (détail de la me-
sure)
(Montant mural)
Écran 42" et écran 42" supplé-
mentaire au niveau de l'orifice
non peint sur le montant
Guide d'utilisation technique et du système Rév. 1.1 Buzz Navigation (Ceiling-Mounted) Ver. 1.0
Valeur mesurée Test réussi ?
