Ports de l'ordinateur médical
2.4.5
Ports de l'ordinateur médical

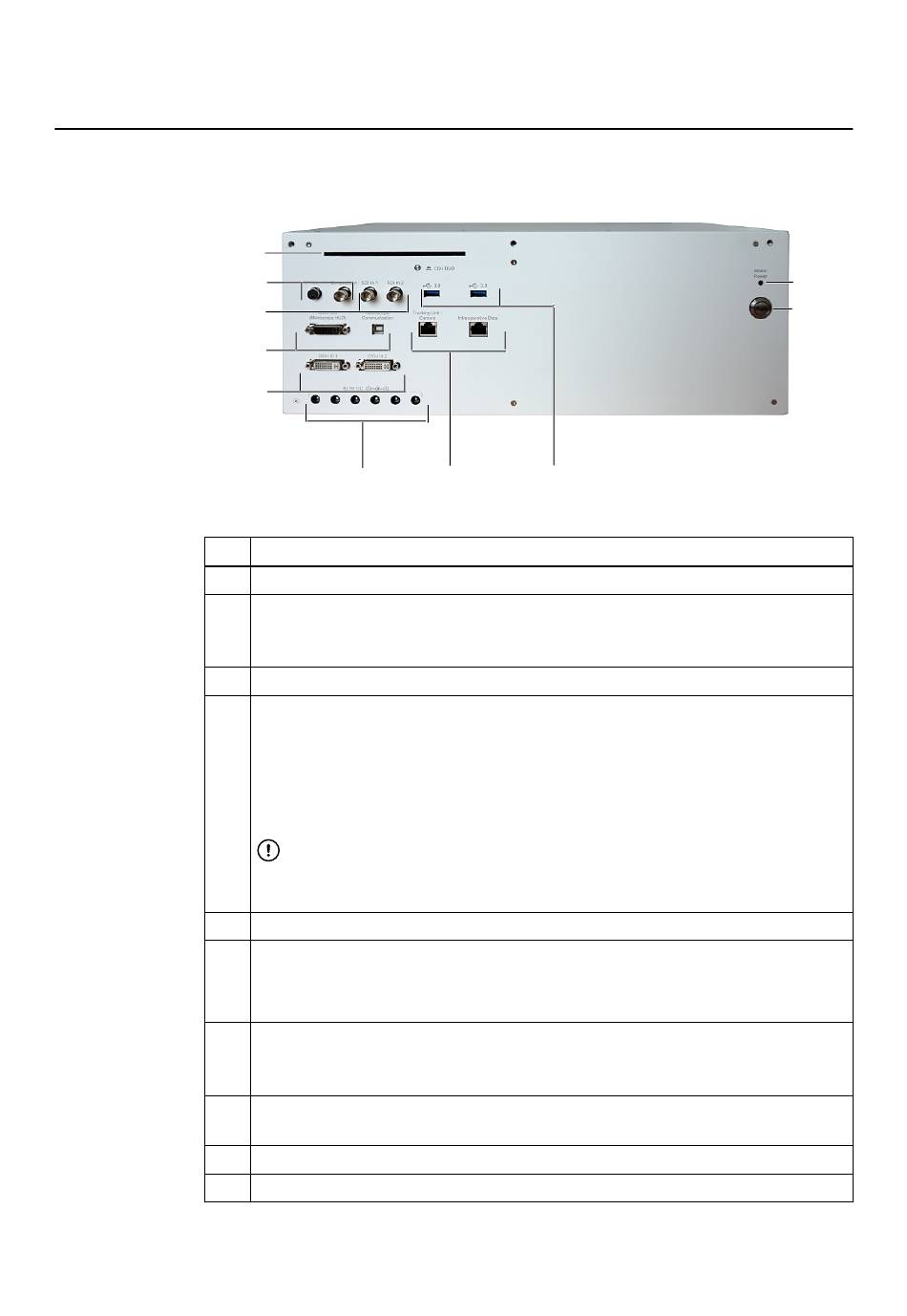

Panneau des connecteurs
Vous pouvez connecter simultanément plusieurs dispositifs vidéo de fabricants tiers.
N°
①
②
③
④
⑤
⑥
⑦
⑧
⑨
⑩
36
①
②
③
④
⑤
⑥
Composant
Lecteur CD/DVD
Entrée vidéo analogique
• 1 × S-Video IN (Entrée S-vidéo)
• 1 × Composite IN (Entrée Composite)
2 × entrées vidéo SDI
Sortie d'imagerie pour microscope
• 1 × DVI-I Out (Sortie DVI-I)
• 1 × USB B
REMARQUE : vous pouvez aussi utiliser cette sortie vidéo pour un affichage branché par
l'utilisateur (p. ex. un projecteur).
Le connecteur USB de type B sur le panneau des connecteurs de l'ordina-
teur médical est destiné à la connexion du câble du microscope Brainlab. Ne
branchez aucun autre dispositif à cette interface, vous risqueriez d'endom-
mager les dispositifs ou l'ordinateur médical.
2 × entrées vidéo DVI
Ports d'alimentation pour les composants des lignes de transmission
• 6 × 5 V CC/2 A
REMARQUE : ne connectez que les équipements spécifiés par Brainlab.
Connexion réseau
• Tracking Unit/Camera (Unité de suivi/caméra)
• Données peropératoires/navigation
Ports de données
2 × USB 3.0
Bouton d'alimentation de l'ordinateur avec voyant LED d'état
Voyant LED d'alimentation secteur
Guide d'utilisation technique et du système Rév. 1.1 Buzz Navigation (Ceiling-Mounted) Ver. 1.0
⑦
⑧
Figure 9
⑩
⑨
