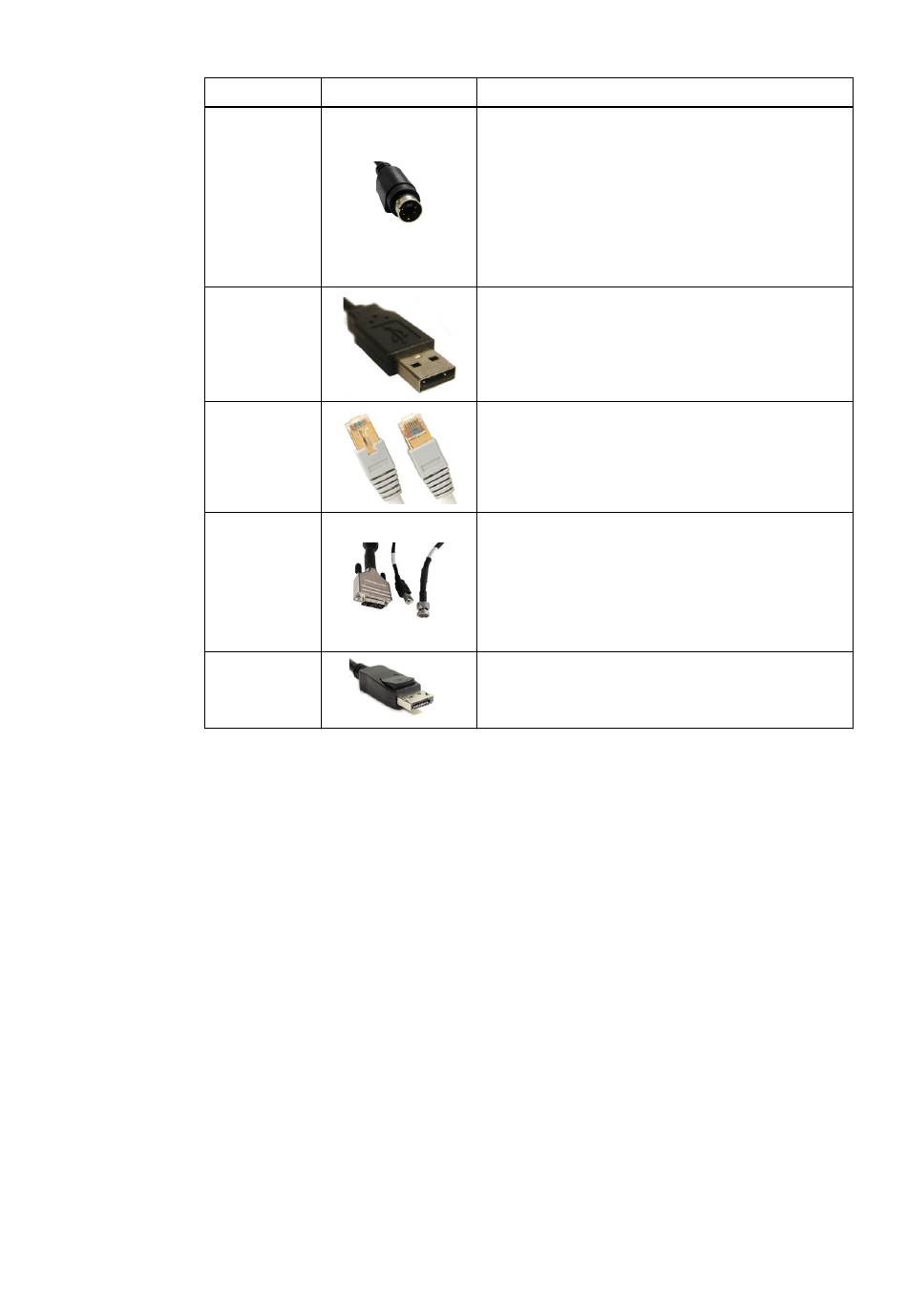

Câbles testés
Port
Entrée S-vidéo
Réseau de l'hô-
Microscope
Port d'affichage
72
Exemple
USB
pital
Guide d'utilisation technique et du système Rév. 1.1 Buzz Navigation (Ceiling-Mounted) Ver. 1.0
Manipulation
Connectez la source S-vidéo à l'aide d'un câble coaxial
(10 m max.) muni d'un connecteur Mini-DIN 4 Hosiden
pour connexion à une source vidéo.
Alignez correctement l'ergot en plastique avant de
brancher le câble. Ce connecteur ne peut pas être ver-
rouillé.
Utilisez uniquement des connecteurs Mini-DIN Hosiden
4 broches. Des connecteurs semblables qui paraissent
adaptés pourraient endommager l'équipement.
Ports USB permettant de connecter des dispositifs
USB 2.0 et 3.0 pour le transfert des données du pa-
tient.
REMARQUE : ne connectez pas de câbles d'extension
USB aux ports USB.
Port Ethernet à isolation galvanique pour connexion au
réseau de l'hôpital.
Il y a un taquet à la base qui se verrouille lorsque vous
branchez le câble dans le port. Pour retirer le connec-
teur, appuyez sur ce taquet avant de tirer sur la fiche.
Ne connectez des microscopes qu'à l'aide d'un câble
pour microscope Brainlab. Enfoncez le câble en bran-
chant tous les connecteurs (DVI-I, USB, SDI) au port
correspondant.
Pour des informations plus détaillées sur l'intégration
de microscopes, reportez-vous au Guide d'utilisation
des instruments correspondant.
Connectez un écran DisplayPort à l'aide d'un câble
DisplayPort 1.2 (5 m max. pour 1 920 × 1 080/60 Hz et
3,6 m max. pour 3 840 × 2 160/30 Hz/60 Hz).
