Installation IRM
2.10.1
Installation IRM
Version ou installation
Pour des informations plus détaillées sur l'installation IRM, consultez le Guide de préparation
technique.

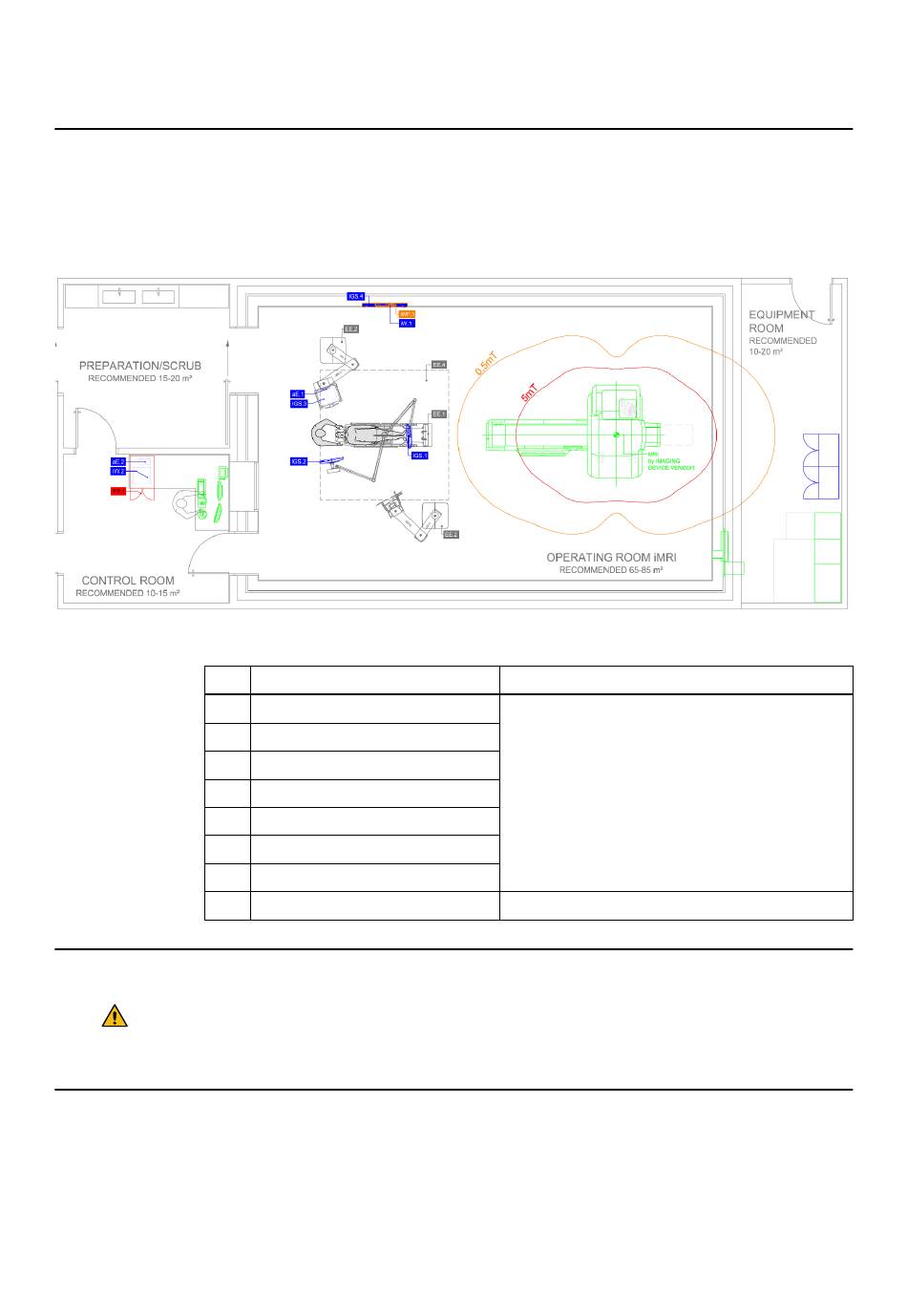

Le schéma ci-dessous illustre une installation type des composants plafonniers dans un
environnement IRM :
⑧
A
N°
①
②
③
④
⑤
⑥
⑦
⑧
Distances à respecter
Avertissement
La caméra, les écrans et le module de connexion doivent rester en permanence à
l'extérieur de la limite de champ magnétique de 50 Gauss/5 mT.
Système IRM stationnaire
Si le système Buzz Navigation (Ceiling-Mounted) est utilisé en association avec un système
IRM stationnaire, la position optimale par rapport à l'appareil d'imagerie IRM et à la table
d'opération a été planifiée et implémentée comme suit : Si les bras sont entièrement étendus en
position horizontale vers l'aimant, aucun dispositif ne pénètre dans la limite de champ magnétique
de 50 Gauss.
60
⑦
⑤
⑥
④
B
Composant
IRM
Zone des 50 gauss/5 mT
Zone des 5 gauss/0,5 mT
Caméra plafonnier
Module de connexion
Écran plafonnier
Écran 42"
Ordinateur médical
Guide d'utilisation technique et du système Rév. 1.1 Buzz Navigation (Ceiling-Mounted) Ver. 1.0
③
②
①
Figure 28
Salles
B : Operating room (Bloc opératoire)
A : Control room (Salle de contrôle)
