Caméra plafonnier

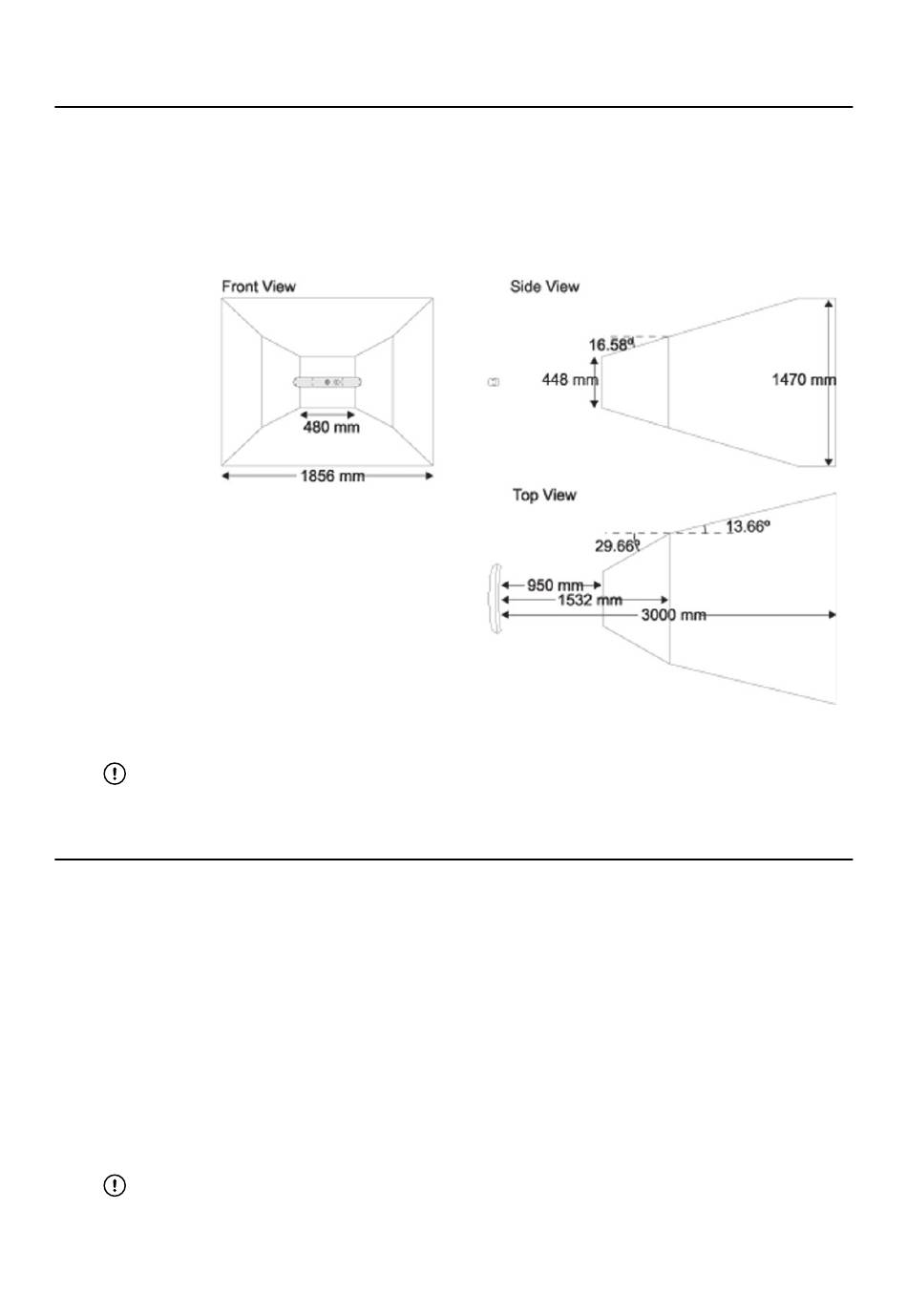

Champ de caméra
Positionnez la caméra de sorte que le champ opératoire soit au centre du champ de caméra. La
distance de travail optimale entre la caméra et le champ opératoire est de 1,2 à 1,8 m.
Les instruments ne se trouvant pas dans le champ de caméra ne peuvent pas être suivis.
Le logiciel de navigation affiche la boîte de dialogue du champ de caméra (voir le Guide
d'utilisation du logiciel) et vous aide à déterminer la meilleure position de caméra.
La caméra ne doit être ni protégée ni couverte par des méthodes non approuvées par
Brainlab. N'obstruez pas la circulation normale d'air autour de la caméra, par exemple en
houssant ou en enveloppant la caméra. Cela pourrait affecter l'environnement d'utilisation
de la caméra au-delà des seuils recommandés.
Suivi optique
La caméra émet une lumière infrarouge semblable au flash d'une caméra traditionnelle. La
lumière infrarouge inonde la zone environnante et est renvoyée vers la caméra à partir de
marqueurs passifs (sur les instruments passifs) ou déclenche des marqueurs pour activer et
émettre de la lumière infrarouge (sur les instruments actifs).
La caméra mesure ensuite les positions des marqueurs et calcule les transformations (positions
et orientations) subies par les instruments auxquels les marqueurs sont fixés.
La caméra transmet les données de transformation à un ordinateur. Une application logicielle
utilise les données de la caméra pour calculer les positions tridimensionnelles relatives des
instruments et des étoiles de référence fixées au patient.
La réseau de LED infrarouges se trouve autour de l'anneau interne des lentilles. La lumière
infrarouge de la caméra peut perturber d'autres dispositifs qui utilisent la lumière infrarouge (p. ex.
des oxymètres de pouls, des télécommandes ou des microscopes sensibles aux infrarouges). En
cas d'interférences, repositionnez le dispositif concerné et/ou la caméra.
La caméra plafonnier ne doit pas être transportée ou stockée dans des conditions
environnementales autres que celles spécifiées car cela pourrait compromettre la
précision du calibrage de la caméra.
