Module de connexion
2.5
Module de connexion
Informations générales
Le module de connexion offre une extension aux interfaces de l'ordinateur médical. L'ordinateur
médical étant à l'extérieur du bloc opératoire, le module de connexion est nécessaire pour
connecter des dispositifs de fabricants tiers (p. ex. un microscope, un système d'échographie ou
un arceau) présents dans le bloc. Le module de connexion fournit des interfaces pour les
données ainsi que pour l'entrée et la sortie vidéo.

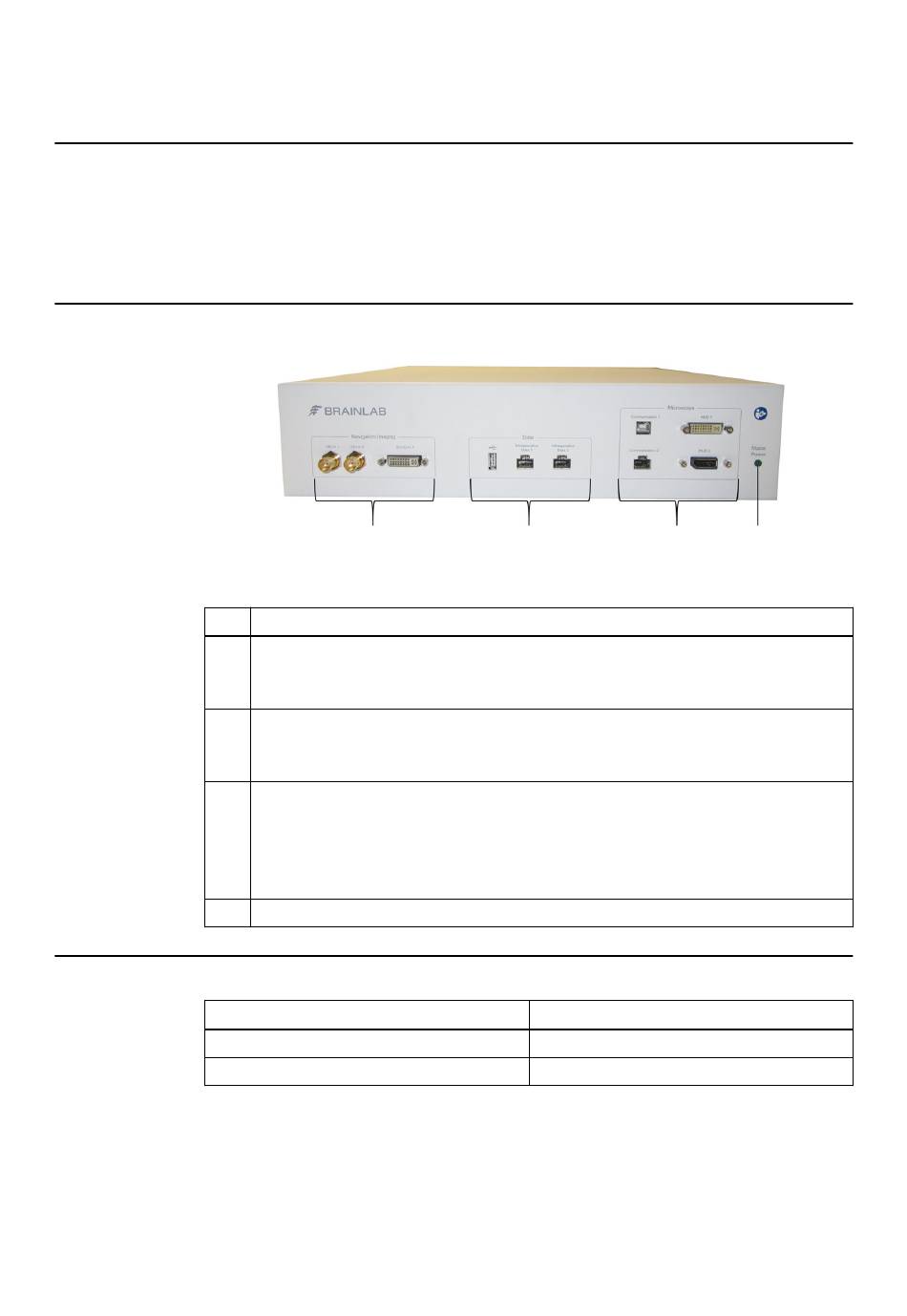

Connexions avant du module de connexion
N°
①
②
③
④
Voyant LED d'état
État du voyant LED
Éteint
Vert
40
①
Composant
Navigation Imaging (Imagerie de navigation) :
• 2 × entrées 3G-SDI
• Entrée DVI-D
Data (Données) :
• USB 2.0
• 2 × données peropératoires (LAN, 1 Gbit/s partagé)
Microscope :
• Communication 1 : USB-B
• Communication 2 : Ethernet
• Head-Up-Display (HUD) 1 : DVI-A
• Head-Up-Display (HUD) 2 : port d'affichage
Voyant LED d'état
Guide d'utilisation technique et du système Rév. 1.1 Buzz Navigation (Ceiling-Mounted) Ver. 1.0
②
Figure 13
État du module de connexion
Module de connexion éteint/débranché
Module de connexion en fonctionnement
③
④
