SÉCURITÉ ÉLECTRIQUE
5.3 Réalisation des tests
5.3.1 Résistance du conducteur à la terre
Informations générales
Connectez la pointe de mesure de votre dispositif de mesure avec les éléments conducteurs
montrés dans le tableau ci-dessous et mesurez la résistance. Certains des points du test peuvent
ne pas s'appliquer à votre version du système Buzz.
Si le dispositif ne réussit pas le test, il devra être réparé par le support technique de Brainlab.
Après la réparation, répétez le test de sécurité électrique complet, depuis le début.
REMARQUE : si le coupleur de l'écran n'est pas accessible de l'extérieur, contactez le support
technique de Brainlab.

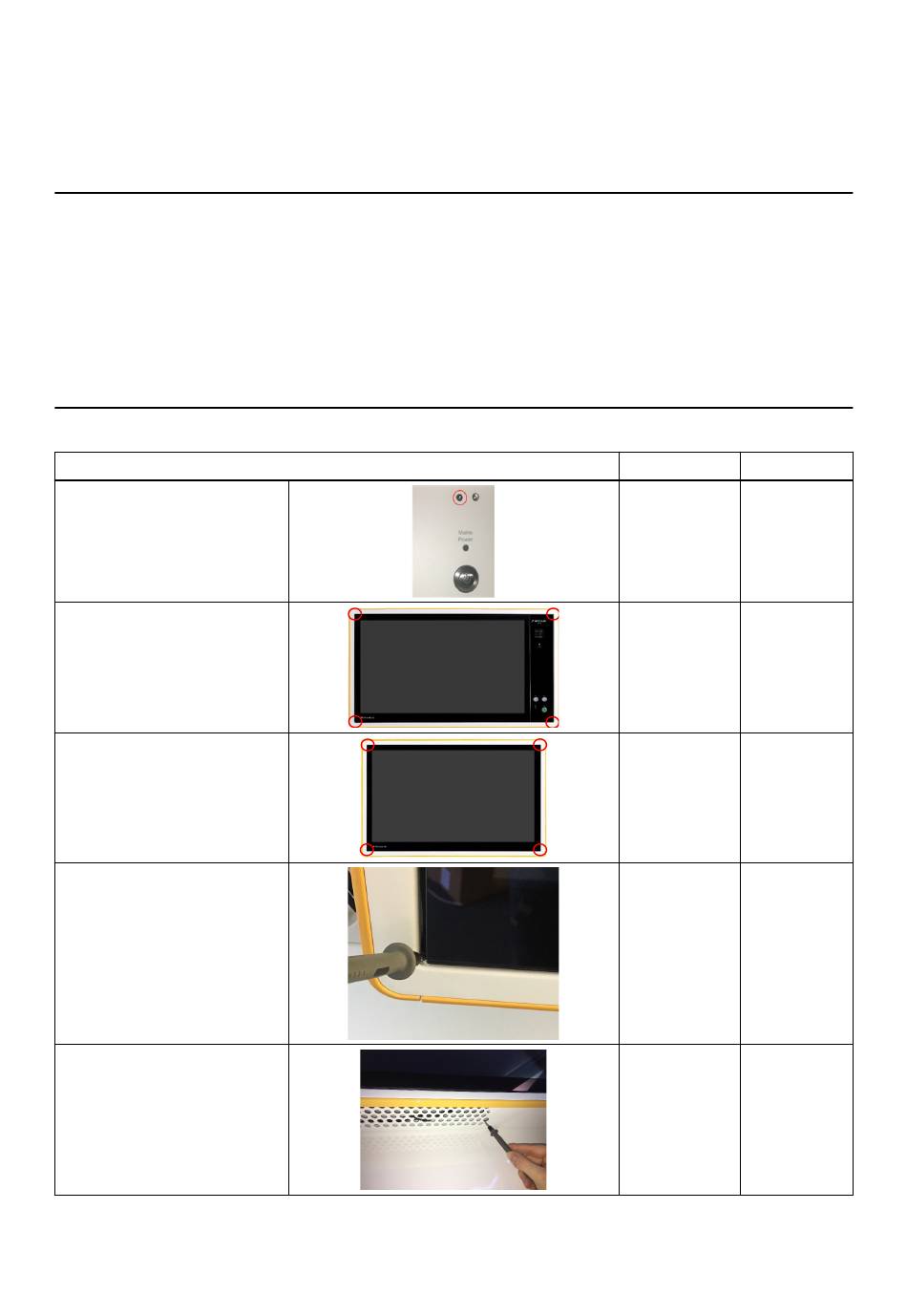

Test de résistance du conducteur à la terre
Point testé
Ordinateur Buzz (uniquement) -
Vis sur le boîtier près du voyant
LED d'alimentation secteur
Montant mural encastré de
l'écran tactile (présentation de
points de mesure potentiels)
Montant mural encastré de
l'écran tactile supplémentaire
(présentation de points de mesu-
re potentiels)
Montant mural encastré (détail de
la mesure)
(Montant mural)
Écran tactile et écran tactile sup-
plémentaire au niveau de l'orifice
non peint sur le montant
REMARQUE : cette mesure doit être réalisée sur chaque écran avec et sans panneau des
fonctions.
Guide d'utilisation technique et du système Rév. 1.2 Buzz Ver. 2.0
Valeur mesurée Test réussi ?
