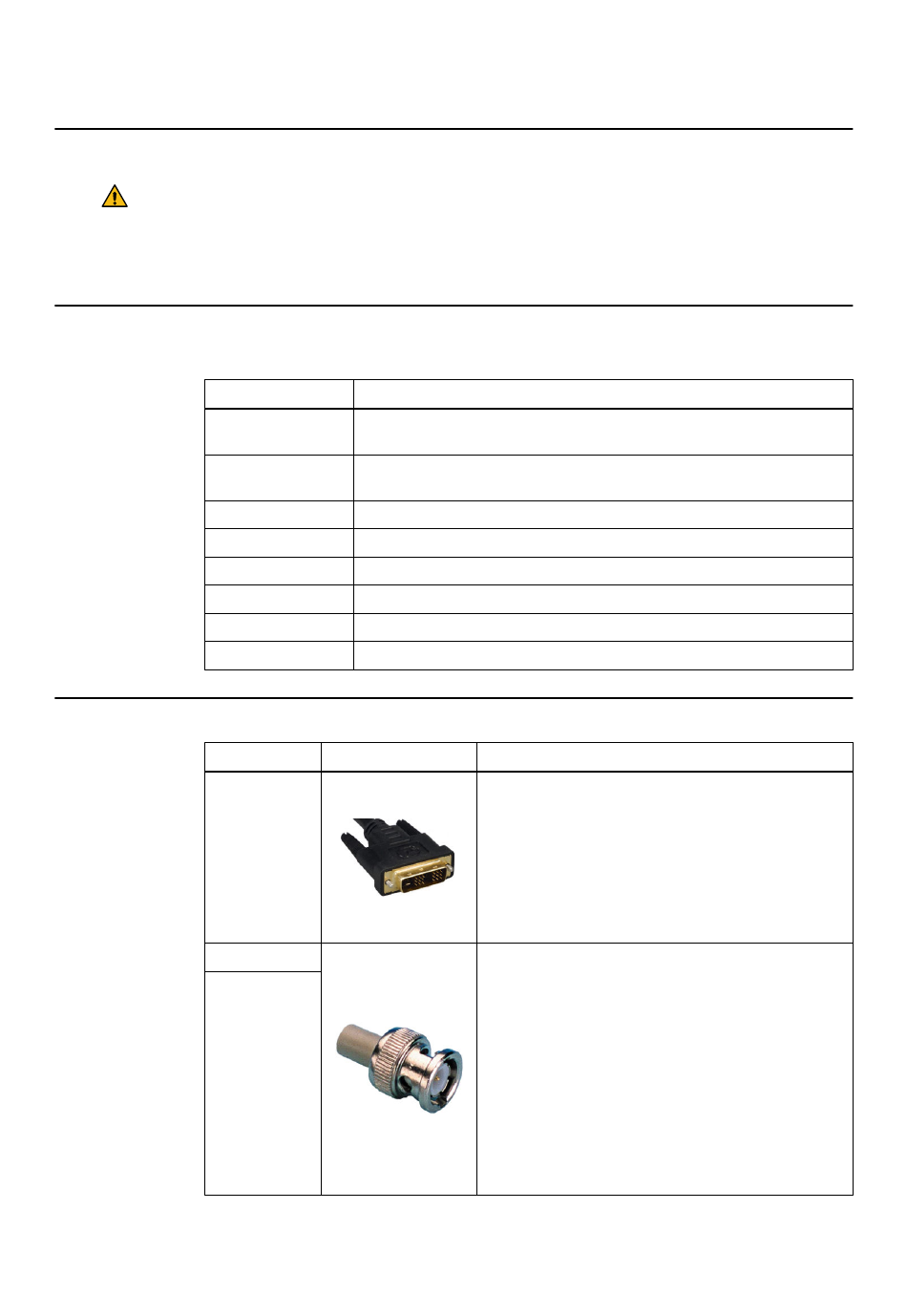

4.4.4 Câbles testés
Utilisation de câbles spécifiques
Avertissement
L'utilisation d'accessoires, de sondes et de câbles autres que ceux spécifiés ou fournis par
le fabricant de cet équipement pourrait accroître les émissions électromagnétiques ou
diminuer l'immunité électromagnétique de cet équipement et entraîner un
dysfonctionnement.
Spécifications des câbles et accessoires
Câbles Buzz testés et reconnus conformes pour les émissions et l'immunité :
Câbles
Cordon d'alimenta-
tion
Câble d'équipoten-
tialité
S-Video
CVBS/SDI
DVI
DP
Réseau de l'hôpital
Microscope
Ordinateur de Buzz : câbles et connecteurs compatibles
Port
Entrée Compo-
60
Spécifications
Fourni par Brainlab
Fourni par Brainlab (en option)
2 × câble coaxial BNC, blindé, terminé, 75 ohms
1 × câble coaxial BNC, blindé, terminé, 75 ohms
1 × câble DVI-D 24 AWG, blindé, terminé, 100 ohms
1 × câble DisplayPort 1.2 30 AWG, blindé, terminé, 100 ohms
Fourni par Brainlab
Fourni par Brainlab
Exemple
Entrée/
sortie DVI
Entrée SDI
site
Manipulation
Entrée et sortie directes via DVI. Vous pouvez utiliser
des câbles en cuivre et un convertisseur DVI EO pour
l'entrée et la sortie du signal.
Serrez toujours les vis pour verrouiller le connecteur du
câble.
REMARQUE : utilisez un câble DVI en cuivre de quali-
té (5 m max.) pour connecter des sources DVI ou un
affichage DVI.
Connectez les entrées vidéo numériques d'une source
SDI, HD-SDI ou 3G-SDI (10 m max.) ou les entrées vi-
déo analogiques d'une source composite (CVBS) (5 m
max.) avec un connecteur BNC pour connexion à des
sources vidéo.
Enfoncez le connecteur mâle sur le connecteur femelle
de sorte que les deux petits ergots du connecteur fe-
melle s'encliquettent dans la rainure spirale du connec-
teur mâle. Tournez la partie à baïonnette dans le sens
horaire pour verrouiller le connecteur.
Pour débrancher le câble, tournez la partie à baïonnet-
te du connecteur mâle dans le sens antihoraire, puis ti-
rez sur la fiche.
