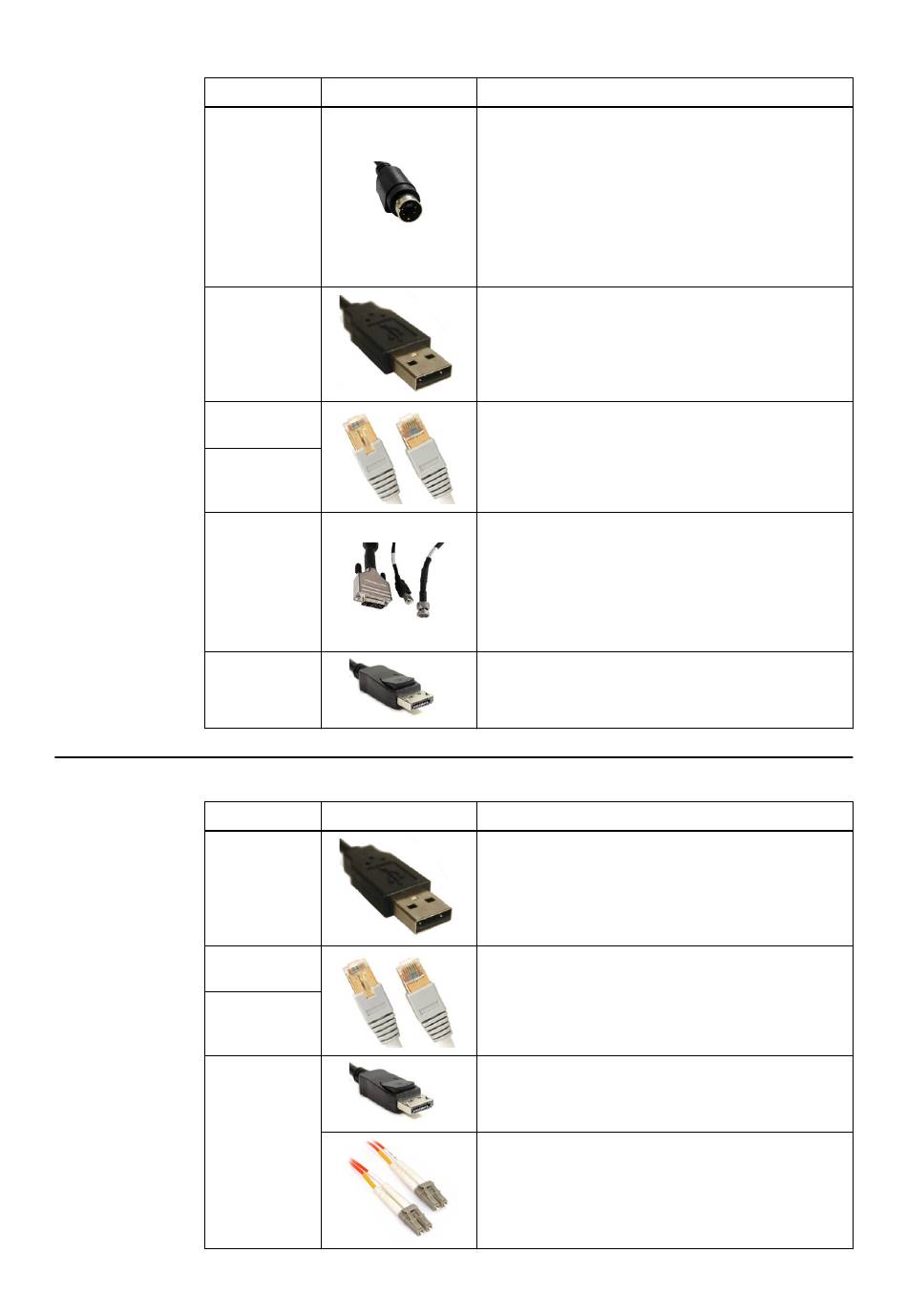

Ordinateur de bloc opératoire numérique pour l'intégration Barco : câbles et connecteurs compatibles
Port
Réseau de l'hô-
Panneau des
DisplayPort
Guide d'utilisation technique et du système Rév. 1.2 Buzz Ver. 2.0
Exemple
USB
pital
fonctions
Exemple
USB
pital
fonctions
LAN
Manipulation
Connectez la source S-Video à l'aide d'un câble coa-
xial (10 m max.) muni d'un connecteur Mini-Din 4 Hosi-
den pour connexion à une source vidéo.
Alignez correctement l'ergot en plastique avant de
brancher le câble. Ce connecteur ne peut pas être ver-
rouillé.
Utilisez uniquement des connecteurs Mini-Din Hosiden
4 broches. Des connecteurs semblables qui paraissent
adaptés pourraient endommager l'équipement.
Ports USB permettant de connecter des dispositifs
USB 2.0 et 3.0 pour le transfert des données du pa-
tient.
REMARQUE : ne connectez pas de cartes réseau ou
de câbles d'extension USB aux ports USB.
Port Ethernet à isolation galvanique pour connexion au
réseau de l'hôpital.
Il y a un taquet à la base qui se verrouille lorsque vous
branchez le câble dans le port. Pour retirer le connec-
teur, appuyez sur ce taquet avant de tirer sur la fiche.
Ne connectez des microscopes qu'à l'aide d'un câble
pour microscope Brainlab. Enfoncez le câble en bran-
chant tous les connecteurs (DVI-I, USB, CVBS) au port
correspondant.
Pour des informations plus détaillées sur l'intégration
de microscopes, reportez-vous au Guide d'utilisation
des instruments correspondant.
Connectez un écran DisplayPort à l'aide d'un câble
DisplayPort 1.2 (5 m max. pour 1 920 × 1 080/60 Hz et
3,6 m max. pour 3 840 × 2 160/30 Hz/60 Hz).
Manipulation
Ports USB permettant de connecter des dispositifs
USB 2.0 et 3.0 pour le transfert des données du pa-
tient.
REMARQUE : ne connectez pas de cartes réseau ou
de câbles d'extension USB aux ports USB.
Port Ethernet à isolation galvanique pour connexion au
réseau de l'hôpital.
Il y a un taquet à la base qui se verrouille lorsque vous
branchez le câble dans le port. Pour retirer le connec-
teur, appuyez sur ce taquet avant de tirer sur la fiche.
Connectez un écran DisplayPort à l'aide d'un câble
DisplayPort 1.2 (5 m max. pour 1 920 × 1 080/60 Hz et
3,6 m max. pour 3 840 × 2 160/30 Hz/60 Hz).
Câble LAN à fibre optique avec connecteur LC double.
