- RIGEL 6

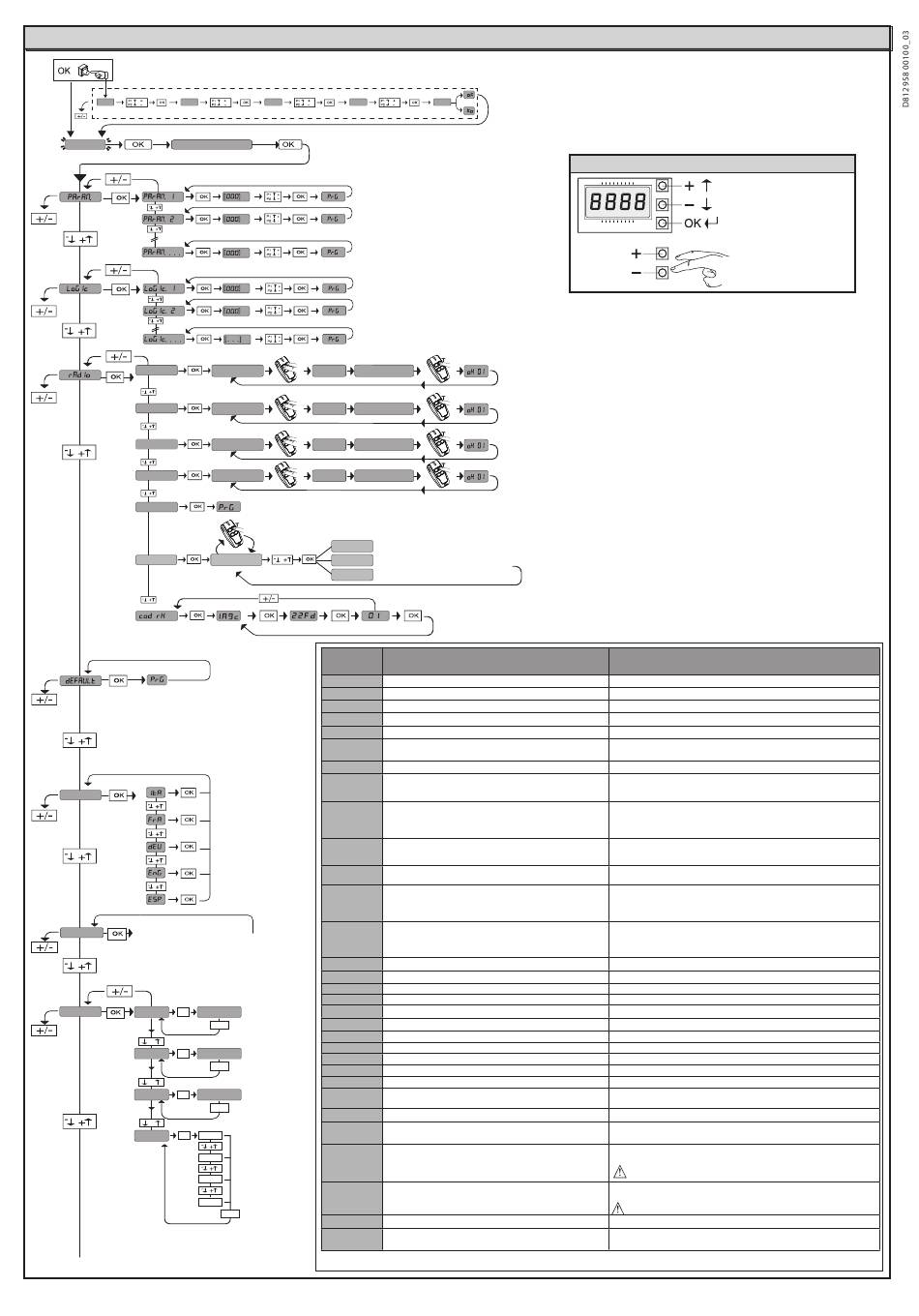

TOEGANG NAAR DE MENU'S Fig. 1
INSTALLATIEHANDLEIDING
150- 1520
Zie MENU PARAMETERS
Zie MENU LOGICA'S
hidden butt release desired button
hidden butt release
desired button
hidden butt release
desired button
hidden butt release
desired button
ok
( 0001 ) KO
dis
Code
diagnose
STRE
STRI
OPEN
CLS
PED
TIME
STOP
PHOT
PHOP
PHCL
BAR
baro
barc
SWC1
SWO1
SWC2
SWO2
ER01
+/-
ER02
N° totale manuele
ER03
manoeuvres (x100)
ER04
0000
er06
+/-
ER07
N° Gememoriseerde
afstandsbedieningen
ER08
00
ER1x*
+/-
ER3x*
ER70, ER71
ER74, ER75
ER72
........
ER73
+/-
ERf3
ERF9
ok
Zie MENU RADIO
Indien geannuleerd
Indien niet aanwezig
Indien kloon, wordt deze gedeactiveerd
BESCHRIJVING
Activering ingang start extern START E
Activering ingang start intern START I
Activering ingang OPEN
Activering ingang CLOSE
Activering ingang voetgangers PED
Activering ingang TIMER of activering
geprogrammeerd tijdsbereik
Activering ingang STOP
Activación entrada fotocélula PHOT o si está configurada
como fotocélula comprobada Activación de la entrada
FAULT asociada
Activación entrada fotocélula en fase de apertura PHOT
OP o si está configurada como fotocélula comprobada
activa solo en fase de apertura Activación de la entrada
FAULT asociada
Activación entrada fotocélula en fase de cierre PHOT CL o si
está configurada como fotocélula comprobada activa solo
en fase de cierre Activación de la entrada FAULT asociada
Activación entrada canto BAR o si está configurada como canto
sensible comprobado Activación de la entrada FAULT asociada
Activación entrada canto BAR con inversión ACTIVA SOLO
EN FASE DE APERTURA o si está configurada como canto
sensible comprobado activo solo en fase de apertura,
Activación de la entrada FAULT asociada
Activación entrada canto BAR con inversión ACTIVA
SOLO EN FASE DE CIERRE o si está configurada como
canto sensible comprobado activo solo en fase de cierre,
Activación de la entrada FAULT asociada
Activering ingang sluitingsaanslag van motor 1 SWC1
Activering ingang openingsaanslag van motor 1 SWO1
Activering ingang sluitingsaanslag van motor 2 SWC2
Activering ingang openingsaanslag van motor 2 SWO2
Test fotocellen mislukt
Test rand mislukt
Test fotocellen opening mislukt
Test fotocellen sluiting mislukt
Test rand 8k2 mislukt
Prueba canto apertura fallida
Prueba canto cierre fallida
Fout test hardware kaart
Omkering voor obstakel - amperostop
Interne fout van controle toezicht systeem.
Fout van consistentie centraleparameters (Logica' en
Parameters)
Fout in de parameters van D-spoot
error en la configuración de las entradas SAFE
Overbelasting uitgang elektronisch slot
*X= 0, 1, .., 9, A, B, C, D, E, F
*** Password invoeren.
Aanvraag met logica Besch
ermingsniveau ingesteld op 1, 2, 3, 4
LEGENDE
Doorloop op
Doorloop neer
Bevestig /
Aanschakeling display
Terugkeer naar
het hoofdmenu
OPMERKINGEN
Aansluiting fotocellen en/of instelling logica's controleren
Aansluiting randen en/of instelling logica's controleren
aansluiting fotocellen en/of instelling parameters/logica's controleren
aansluiting fotocellen en/of instelling parameters/logica's controleren
Aansluiting randen en/of instellingen parameters/logica's controleren
Comprobar conexión cantos y/o configuraciones parámetros/lógicas
Comprobar conexión cantos y/o configuraciones parámetros/lógicas
- Aansluitingen op de motor controleren - Hardware-problemen aan
de kaart (contact opnemen met technisch personeel)
Eventuele obstakels langs het traject controleren
Proberen de kaart uit en weer aan te zetten. Indien het probleem
aanhoudt contact opnemen met de technische service.
Door op Ok te drukken worden de gevonden instellingen bevestigd.
De kaart zal blijven werken met de gevonden instellingen.
De instellingen van de kaart moeten nagegaan worden
(Parameters en Logica's).
Door op Ok te drukken zal de kaart weer gaan werken met stan-
daard D-spoor.
Er moet een autoset uitgevoerd worden
Comprobar la correcta configuración de las entradas SAFE
-Aansluitingen slot controleren
- Slot niet geschikt
