BFT RIGEL 6 Instructions D'installation page 50

x2
***
0--- 10--
ALT suivre le manuel
|adj1ch
|adj2ch
|adj3ch
|adj4ch
effacer 64
effacer 1
langue
Pour menu
autoset AUTOCONFIGURATION
consulter menu simplifié
stat OK
vers
- +
n. an OK
- +
OK
n. teleco
- +
Liste des 30 dernières erreurs
err OK
50
- RIGEL 6
MANUEL D'INSTALLATION

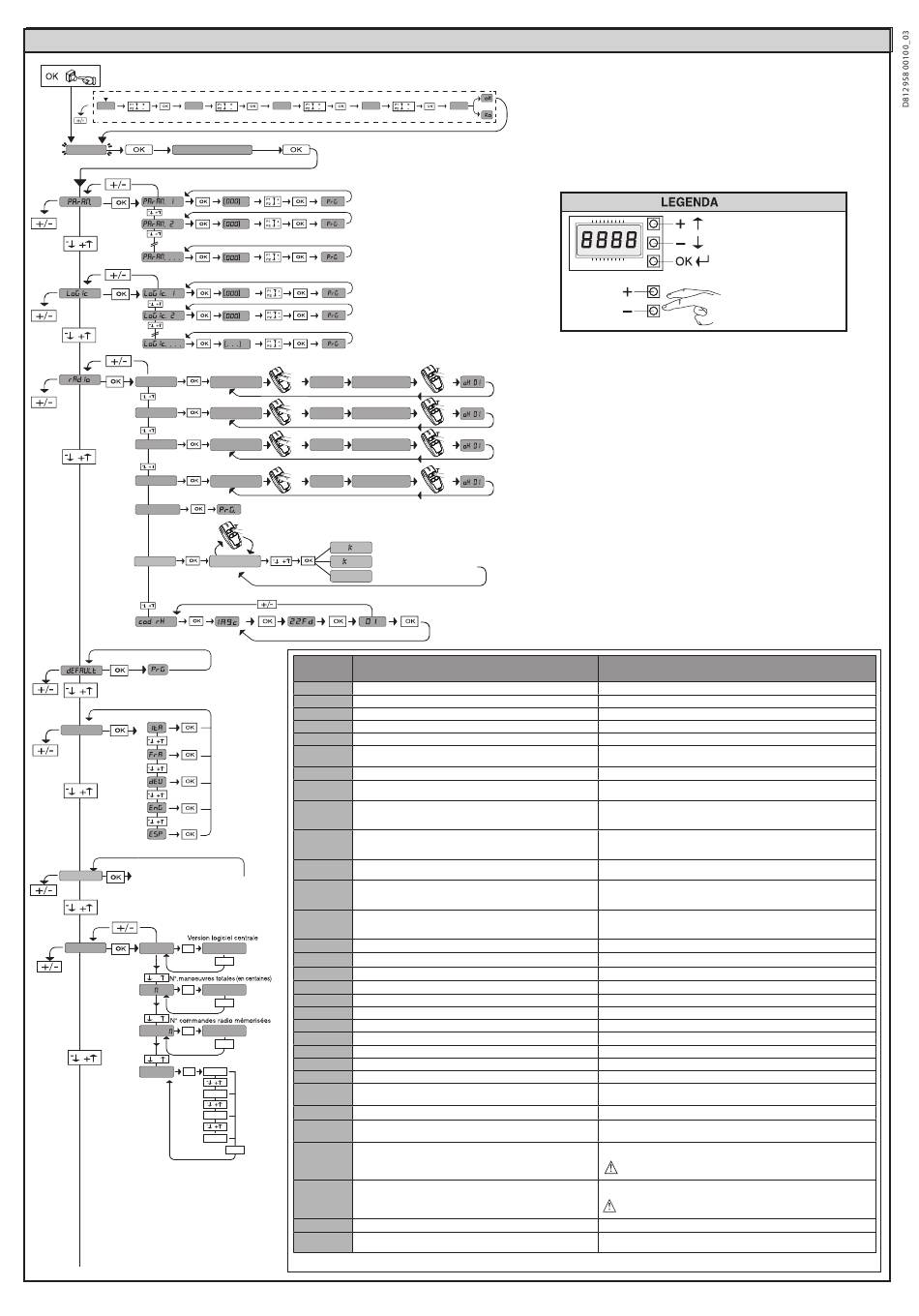

ACCES AUX MENUS Fig. 1
150- 1520
Voir MENU PARAMÈTRES
Voir MENU LOGIQUES
touche cachee relacher
touche desiree
touche cachee relacher touche desiree
touche cachee relacher touche desiree
touche cachee relacher
touche desiree
o
Si supprimé
o
Si pas présent
( 0001 )
Si clone, est désactivé
dis
Code de
diagnostic
Activation entrée Start externe START E
STRE
Activation entrée Start interne START I
STRI
Activation entrée OPEN
OPEN
Activation entrée CLOSE
CLS
Activation entrée piéton PED
PED
Activation entrée MINUTERIE ou activation tranche horaire
TIME
programmée
Activation entrée STOP
STOP
Activation entrée photocellule PHOT ou si configurée comme
PHOT
photocellule vérifiée. Activation de l'entrée FAULT associée
Activation entrée photocellule à l'ouverture PHOT OP ou si
configurée comme photocellule vérifiée active uniquement à
PHOP
l'ouverture. Activation de l'entrée FAULT associée
Activation entrée photocellule à la fermeture PHOT Cl ou si
configurée comme photocellule vérifiée active uniquement à
PHCL
la fermeture. Activation de l'entrée FAULT associée
Activation entrée linteau BAR ou si configurée comme linteau
BAR
sensible vérifié. Activation de l'entrée FAULT associée
Activation entrée linteau BAR avec inversion ACTIVE UNIQUEMENT
A L'OUVERTURE ou si configurée comme linteau sensible vérifié.
baro
Activation de l'entrée FAULT associée
Activation entrée linteau BAR avec inversion ACTIVE UNIQUEMENT
A LA FERMETURE ou si configurée comme linteau sensible vérifié.
barc
Activation de l'entrée FAULT associée
Activation entrée fin de course fermeture du moteur 1 SWC1
SWC1
bft . . .
Activation entrée fin de course ouverture du moteur 1 SWO1
+/- SWO1
Activation entrée fin de course fermeture du moteur 2 SWC2
SWC2
Activation entrée fin de course ouverture du moteur 2 SWO2
SWO2
0000
Essai photocellules échoué
ER01
+/-
Essai linteau échoué
ER02
Essai photocellules ouverture échoué
ER03
00
Essai photocellules fermeture échoué
ER04
+/-
Essai linteau 8k2 échoué
ER06
Essai linteau ouverture échoué
ER07
01. 3 3
Essai linteau fermeture échoué
ER08
ER1x *
02. 0 1 Erreur essai matériel carte
ER3x *
Inversion pour obstacle - Amperostop
........
ER70, ER71
Erreur interne de contrôle supervision système.
ER74, ER75
30. 1 5
+/-
Erreur de consistance des paramètres de centrale (Logiques
ER72
et Paramètres)
Erreur dans les paramètres de D-track
ER73
erreur de la configuration des entrées SAFE
ERf3
Surcharge sortie serrure électrique
ERF9
*X= 0, 1, .., 9, A, B, C, D, E, F
*** Saisie du mot de passe.
ok
Demande avec logique Niveau Protection
configurée sur 1, 2, 3, 4
Voir MENU RADIO
Description
Vérifier connexion photocellules et/ou configurations logiques
Vérifier connexion linteaux et/ou configurations logiques
vérifier connexion photocellules et/ou configuration paramètres/logiques
vérifier connexion photocellules et/ou configuration paramètres/logiques
Vérifier connexion linteau et/ou configurations paramètres/logiques
Vérifiez connexion linteau et/ou configurations paramètres/logiques
Vérifiez connexion linteau et/ou configurations paramètres/logiques
- Vérifier les connexions sur le moteur
- Problèmes matériels sur la carte (s'adresser au SAV)
Vérifier éventuels obstacles le long du parcours
Essayer d'éteindre et rallumer la carte. Si le problème persiste contacter
le service après-vente.
Si vous appuyez sur OK vous confirmez les configurations détectées
La carte continuera à fonctionner avec les configurations détectées.
Il faut vérifier les configurations de la carte (Paramètres et Logiques).
Si vous appuyez sur OK la carte continuera à fonctionner avec D-
track par défaut.
Il faut procéder à une auto-configuration
Vérifiez la bonne configuration des entrées SAFE
- Vérifier les connexions de la serrure
- Serrure inadaptée
Monter
Descendre
Con firmation /
Allumage afficheur
Sortir du menu
Remarque
