ENGLISH
6.1.3
Checking for proper electrical connection
(for three-phase electric motors only)

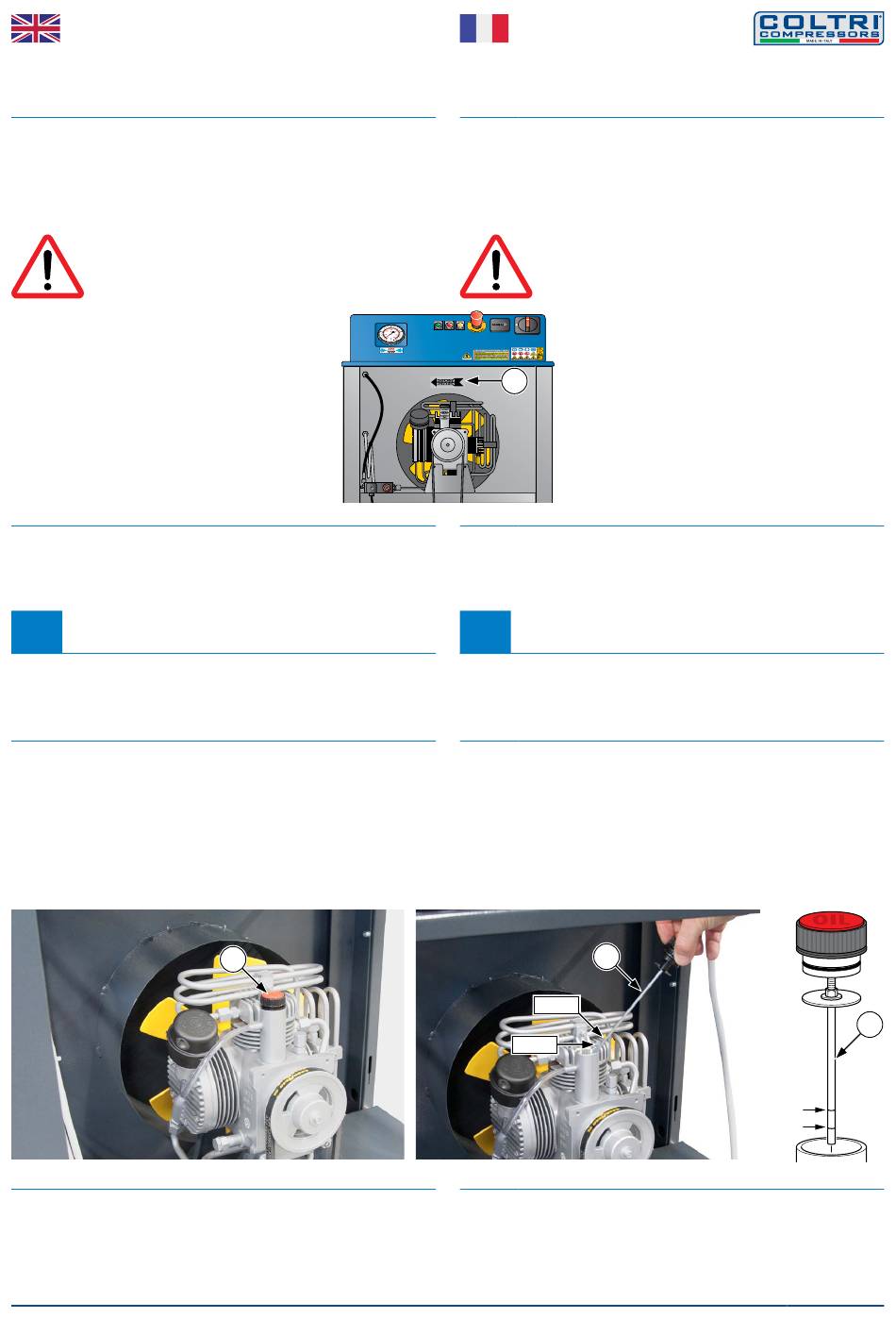

Check for proper connection of electrical phases by checking that the
cooling fan rotates in the direction indicated on the arrow (a) on the fan
cover.
If the direction of rotation is not as indicated by the arrow it will be
necessary to disconnect the electrical power supply and invert two of the
three phases on the main power lead.
DANGER: Before carrying out this task disconnect the
compressor from the mains power supply.
Do not invert or disconnect the ground (earth) wire (yellow/
green).
6.1.4
Refill hoses connection
At the time of delivery the compressor has no refill hoses fitted: the refill
hose is supplied together with the compressor inside the packaging.
For instructions on connection see section "7.11 Hose replacement".
6.2
CHECKS TO BE RUN AT THE START OF EACH
WORKING DAY
Inspect the exterior of the compressor (couplings, pipes, pneumatic
components etc.) and check for any oil leaks. Replace parts where necessary
or contact AEROTECNICA COLTRI.
6.2.1
Lubricating oil level check
Check that the lubricating oil level (a) is within acceptable limits (MIN.-
MAX.).
Note that an excessive quantity of oil can cause infiltrations in the cylinders
and leave deposits on the valves while too low a level prevents proper
lubrication and could cause engine seizure.
If the oil level is not within the minimum and maximum limits top up or
drain as described in section "7.8 Changing the lubricating oil".
6.2.2
Checking that the refill flex hoses are in good condition
Inspect the refill hoses and make sure there are no cuts, holes, abrasions,
leaks etc. If necessary replace with new hoses.
MU-MCH6S-0217
a
FRANÇAIS
6.1.3
Contrôle de la connexion des phases électriques
(uniquement pour des moteurs électriques triphasés)
Pour vérifier que les phases électriques sont correctement connectées, il faut
s'assurer que le sens de rotation du ventilateur de refroidissement correspond au
sens indiqué da la flèche (a) sur le carter de protection du ventilateur en question.
Si le sens de rotation du ventilateur ne correspond pas au sens indiqué par la
flèche, il faut couper la tension électrique et inverser deux des trois phases sur
l'alimentation principale.
DANGER : Débrancher le compresseur de l'alimentation
secteur avant d'effectuer cette opération.
Ne pas inverser ni déconnecter le fil de mise à la terre (jaune/
vert).
ON
OFF
TEST
PURGE
230 Volt
a
6.1.4
Connexion des tuyaux de recharge
Au moment de la livraison, le compresseur est fourni exempt de tuyaux de
recharge qui sont livrée avec le compresseur à l'intérieur de l'emballage.
Pour les opérations de connexion, consulter le paragraphe "7.11
Remplacement des tuyaux de recharge".
6.2
CONTRÔLES AVANT CHAQUE JOURNÉE DE
TRAVAIL
Effectuer un contrôle externe du compresseur (joints, tuyaux, composants
pneumatiques, etc.) et contrôler l'absence de fuites d'huile. Remplacer la
partie défectueuse ou bien contacter AEROTECNICA COLTRI.
6.2.1
Contrôle du niveau de l'huile lubrifiante
S'assurer que le niveau de l'huile lubrifiante (a) reste compris dans les
limites prévues (MIN.- MAX.).
Il est important de souligner qu'un niveau excessif d'huile peut provoquer
des infiltrations dans les cylindres ainsi que le dépôt de résidus sur les
soupapes, tandis qu'un niveau insuffisant entraîne le grippage des cylindres
dû à une mauvaise lubrification.
Si le niveau d'huile n'est pas compris dans les limites prévues, faire l'appoint
ou la vidange selon les indications du paragraphe "7.8 Renouvellement de
l'huile lubrifiante".
a
MAX
MIN
6.2.2
Contrôle de l'intégrité des tuyaux de recharge
Contrôler les tuyaux de recharge et s'assurer qu'ils ne présentent pas de
trous, entailles, abrasions, fuites, etc.
Dans le cas contraire, les remplacer par des neufs.
MCH-6 SILENT
a
MAX.
MIN.
29 - 52
