ENGLISH

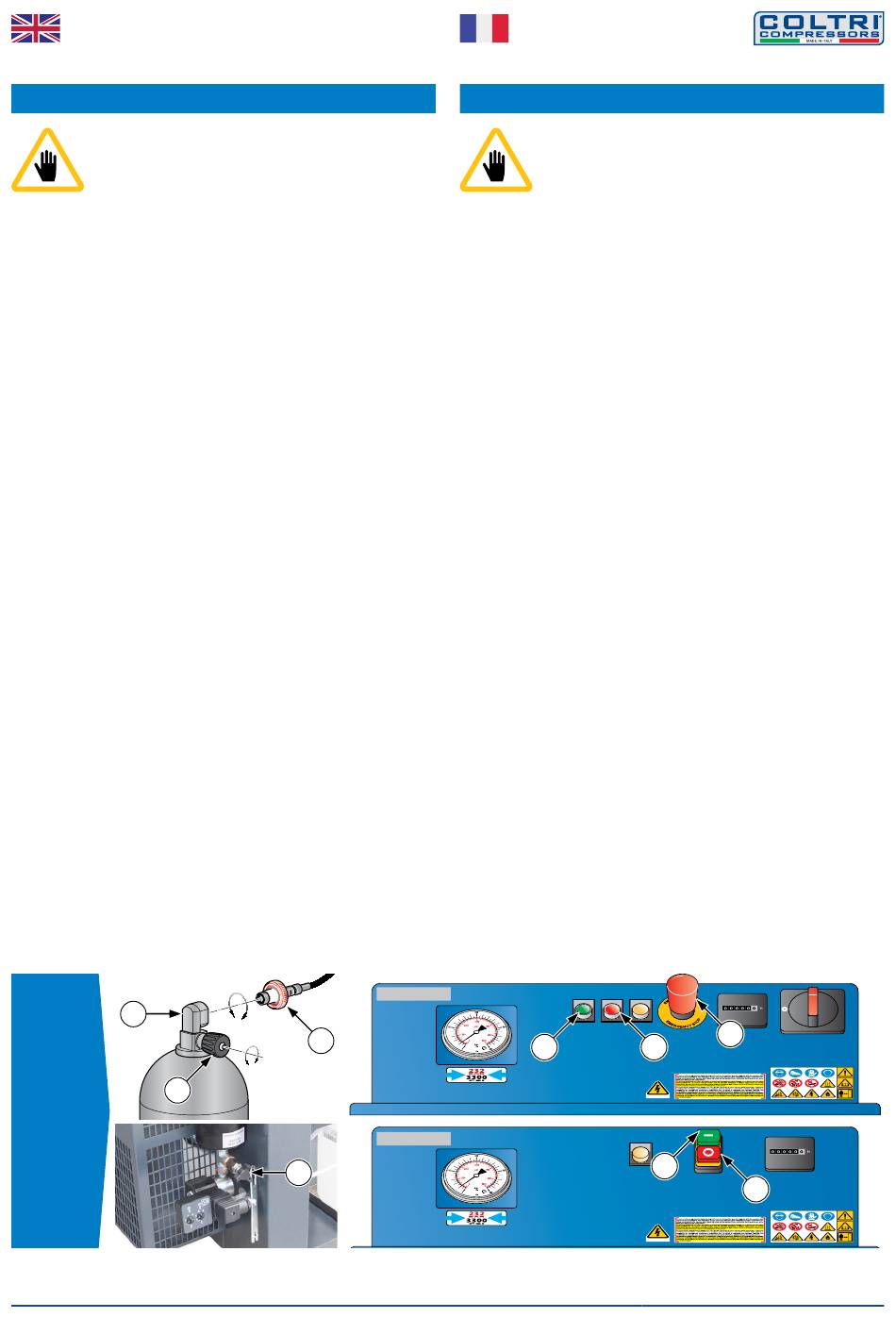

QUICK GUIDE
WARNING:
- This guide is intended only as a rapid introduction to use of
the compressor.
- This guide is not meant to replace the use and maintenance
manual.
- This compressor must not be used before reading the
entire use and maintenance manual.
Preliminary tasks:
- Position the compressor in the selected area (see section "5").
- If necessary connect the air intake extension (see section "5.3.2").
- Connect up the refill hoses (see section "6.1.5").
- Check the oil level; if the compressor is new fill the oil sump with the oil
supplied with the compressor (see section "7.6").
- Check that the cartridge is inside the filtration cartridge (see chap "7.10").
- Connect the electric motor to the mains power socket (see section
"5.3.3").
- For compressors equipped with a three-phase electric motor, check
that the cooling fan rotates in the direction indicated by the arrow on
the cover; if it turns the other way invert two of the three phases on the
mains power (see section "6.1.4").
- Switch on the compressor with the fill valve 1 connected to the closed
bottle 2 and the condensate outlet 3 closed and check that free drainage
of the safety valve occurs when the value on the gauge is the same as the
calibration value of the valve (see section "6.2.4").
Bottle refill (see section "6.4"):
- fit the hose connector 1 on the bottle connector 2 (closed);
- open the condensate discharge valve 3;
- start the compressor;
- close the discharge;
- open the tank valve 4;
- discharge the condensate every 10-15 minutes of use.
When refill is complete:
- switch off the compressor;
- close the bottle valve 4;
- open the condensate discharge valve 3 and let all the air bleed out;
- disconnect the coupling 1 from the bottle.
Maintenance:
- After the first 5 working hours change the oil again (see section "7.8").
- Check the lubricating oil level every 5 hours (see section "7.8").
- Change the lubricating oil every 50 hours (see section "7.8").
- Periodically change the air intake filter (see section "7.6").
- Discharge the condensate (see section "7.7").
- Periodically change the filtration cartridge (see section "7.9").
- Check transmission belt tension and if necessary change them (see section
"7.10").
- Periodically change the hoses (see section "7.11").
2
a) Start 4
b) Stop
c) Emergency
4 - 52
MCH-6/ET SILENT
C
A
1
A C
MCH-6/EM SILENT
3
MCH-6 SILENT
FRANÇAIS
GUIDE RAPIDE
ATTENTION :
- Le présent guide fournit uniquement des indications
rapides permettant d'utiliser le compresseur.
- Il ne peut en aucun cas remplacer le manuel d'utilisation et
d'entretien.
- Il est interdit d'utiliser le compresseur sans avoir
entièrement lu le manuel d'utilisation et d'entretien.
Opérations préliminaires :
- Positionner le compresseur à l' e ndroit choisi (Voir Chap. " 5").
- Raccorder si nécessaire la rallonge pour le prélèvement d'air (Voir Chap. "5.3.2").
- Raccorder les tuyaux de recharge (Voir chap. "6.1.5").
- Contrôler le niveau d'huile ; en cas de compresseur neuf, remplir le carter avec
l'huile fournie avec l'appareil (Voir chap. "7.6").
- Vérifier que la cartouche filtrante se trouve bien à l'intérieur du filtre (Véase
Cap. " 7.10");
- Brancher le moteur électrique sur la prise d'alimentation secteur (Voir chap.
"5.3.3");
- Pour les compresseurs équipés d'un moteur électrique triphasé, s'assurer que
le ventilateur de refroidissement tourne bien dans le sens indiqué par la flèche
située sur le carter ; s'il tourne dans le sens contraire, inverser deux des trois
phases sur l'alimentation principale (Voir chap. "6.1.4").
- Allumer le compresseur avec le robinet 1 fermé, relié à la bouteille 2 fermée ;
le robinet de purge eau de condensation 3 doivent être fermés. Vérifier que la
purge de la soupape de sécurité a lieu librement quand la valeur indiquée par le
manomètre est égale à la valeur d' é talonnage de la soupape (voir chap. "6.2.4").
Recharge des bouteilles (Voir chap. "6.4") :
- appliquer le raccord du tuyau 1 sur le raccord de la bouteille 2 (fermé) ;
- ouvrir le robinet de purge de l' e au de condensation 3 ;
- mettre le compresseur en marche ;
- fermer le robinet de purge ;
- ouvrir le robinet de la bouteille 4 ;
- purger l' e au de condensation toutes les 10-15 minutes.
Une fois la recharge effectuée :
- éteindre le compresseur ;
- fermer le robinet de la bouteille 4 ;
- ouvrir le robinet de purge de l' e au de condensation 3 et laisser l'air s' é vacuer
entièrement ;
- détacher le raccord 1 de la bouteille.
Entretien :
- Au bout des 5 premières heures de fonctionnement du compresseur, renouveler
de nouveau l'huile de lubrification (Voir chap. "7.8").
- Contrôler le niveau d'huile lubrifiante toutes les 5 heures (Voir chap. "7.8").
- Renouveler l'huile de lubrification toutes les 50 heures (Voir chap. "7.8").
- Remplacer périodiquement le filtre d'aspiration (Voir chap. "7.6").
- Purger l' e au de condensation (Voir chap. "7.7").
- Remplacer périodiquement le cartouche filtrante (Voir chap. "7.9").
- Contrôler la tension des courroies de transmission et remplacer celles-ci si
nécessaire (Voir chap. "7.10").
- Remplacer périodiquement le tuyau de recharge (Voir chap. "7.11").
ON OFF
a
TEST
PURGE
c
b
230 Volt
POWER
ON
a
b
230 Volt
