ENGLISH
1.10.1

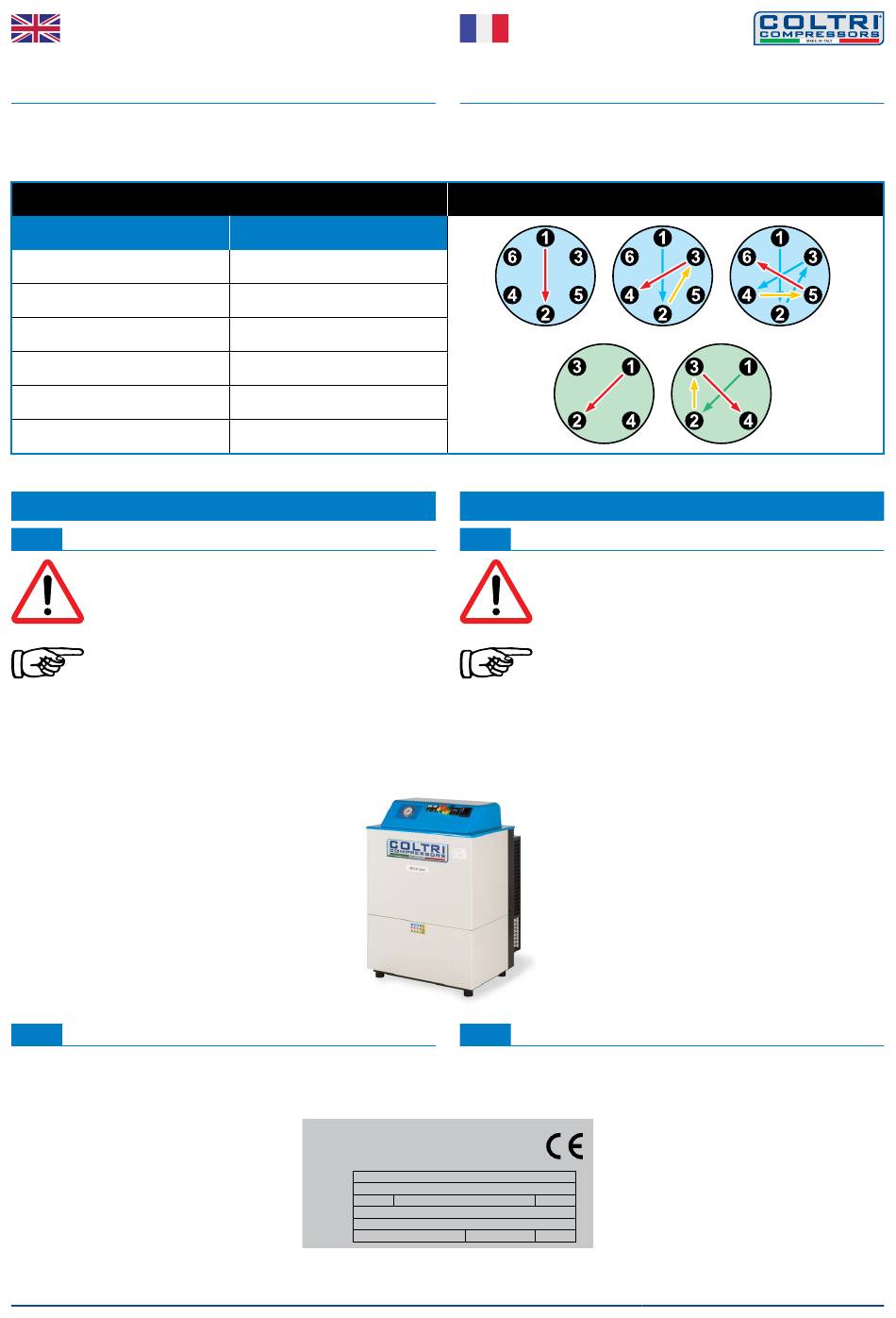

Tightening torque values

The table shows tightening torques for hexagonal-head or cylindrical-head
recessed hexagonal bolts and screws, except for specific cases illustrated in
the manual. Pipe connections (swivel nuts) should be finger tight plus an
additional 1/2 turn.
Tightening torque values
Thread
Filetage
-
M6 - 1/4"
M8 - 5/16"
M10 - 3/8"
M12 - 1/2"
M14 - 9/16"
M16 - 5/8"

2 - BASIC INFORMATION ON THE COMPRESSOR

2.1

DESCRIPTION OF THE COMPRESSOR

DANGER: The compressor may be used together with Nitrox
mixers up to a maximum of 40% oxygen and only with
certified systems that feature an alarm system and that
prevent the introduction of oxygen percentages above the
permitted maximum and/or incorrect mixes.
IMPORTANT: AEROTECNICA COLTRI compressors provide
breathable air at high pressure in compliance with EN12021
air quality requisites.
High pressure compressor for breathing air and technical gases.
Compatible process gases:
- Nitrogen
- Helium
- Nitrox 40% max O
2
2.2

IDENTIFICATION THE COMPRESSOR

Each compressor has an identification label attached to its frame.
12 - 52
-
Valeurs de couple
Max. torque
Couple maxi
-
10Nm (7ft-lbs)
25Nm (18ft-lbs)
45Nm (32ft-lbs)
75Nm (53ft-lbs)
120Nm (85ft-lbs)
200Nm (141ft-lbs)
AEROTECNICA COLTRI S.p.A.
Via Dei Colli Storici 177
25015 DESENZANO DEL GARDA (BRESCIA)
WWW.COLTRISUB.IT - MADE IN ITALY
MODEL
TYPE
S/N
000
YEAR
MOTOR
POWER
3,6kW
MCH-6 SILENT
FRANÇAIS
1.10.1
Valeurs du couple de serrage
Le tableau indique les valeurs du couple de serrage pour les boulons ou vis à tête
hexagonale ou cylindrique six pans creux, à l'exception des cas spécifiques cités dans
le manuel. Pour raccorder des tubes avec des écrous tournants, serrer le raccord à la
main puis serrer encore d'un demi-tour.
6 and 4 bolt torque sequence
2 - CARACTÉRISATION DU COMPRESSEUR
2.1
DESCRIPTION DU COMPRESSEUR
DANGER: L'utilisation du compresseur avec des mélangeurs
Nitrox est admise jusqu'à 40% maximum d'oxygène et avec
des systèmes certifiés et équipés de dispositif d'alarme qui
empêche l'insufflation de pourcentages d'oxygène supérieurs
à la valeur admise et/ou non mélangés correctement.
MISE EN GARDE : Les compresseurs AEROTECNICA COLTRI
fournissent de l'air respirable à haute pression, conforme aux
exigences de la norme EN12021 relatives à la qualité de l'air.
Compresseur haute pression pour air respirable et gaz techniques.
Gaz de processus compatibles :
- Azote
- Hélium
- Nitrox 40% max O
2
2.2
IDENTIFICATION DU COMPRESSEUR
Chaque compresseur porte sur son châssis une plaque d'identification.
MCH-6 SILENT
SC000000
NR. MON.
000
2017
THREE PHASE
Lwa
66 db
-
Séquence de serrage pour 6 et 4 boulons
MU-MCH6S-0217
