ENGLISH

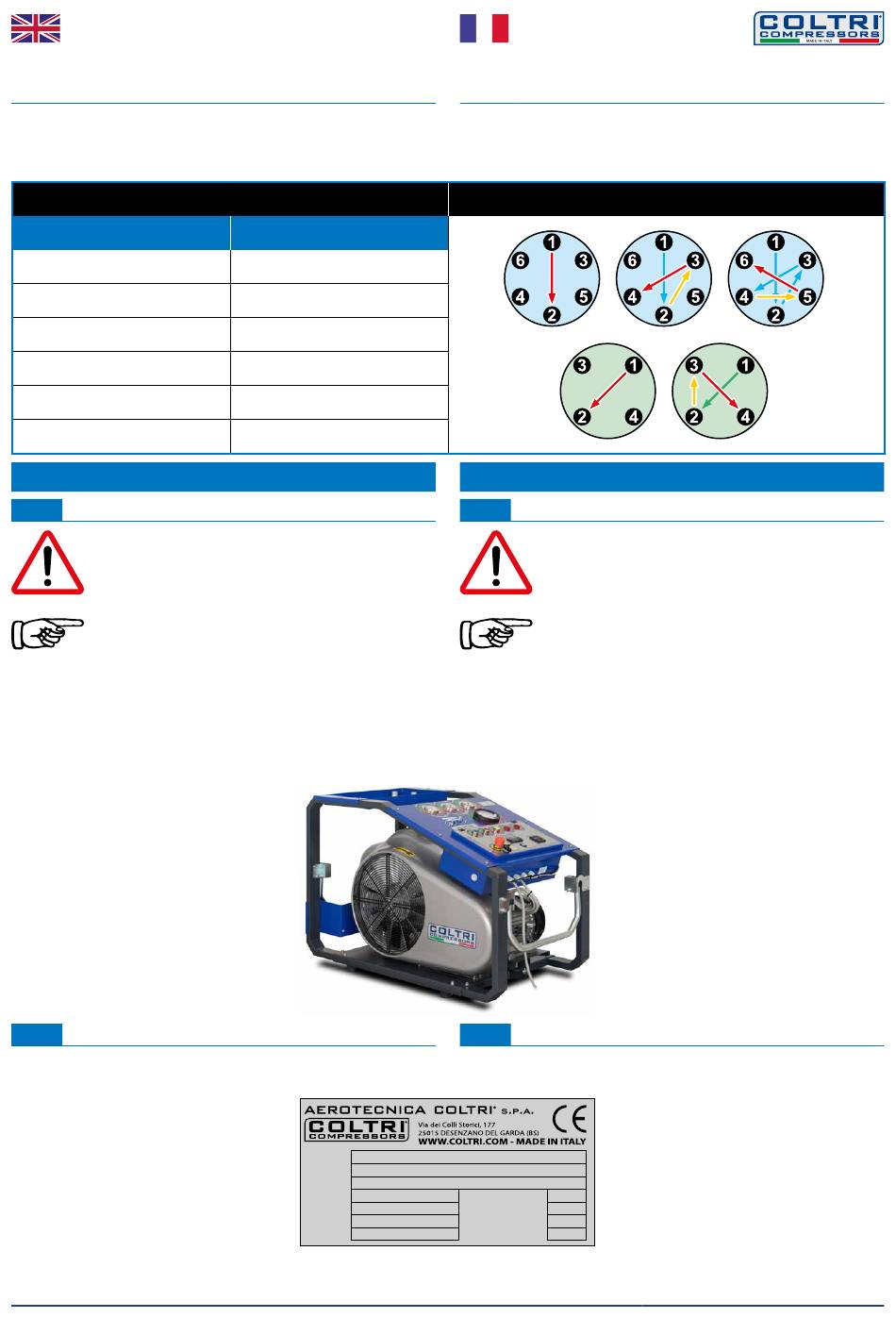

1.10.1

Tightening torque values

The table shows tightening torques for hexagonal-head or cylindrical-head
recessed hexagonal bolts and screws, except for specific cases illustrated in
the manual. Pipe connections (swivel nuts) should be finger tight plus an
additional 1/2 turn.
Tightening torque values
Thread Filetage
-
M6 - 1/4"
M8 - 5/16"
M10 - 3/8"
M12 - 1/2"
M14 - 9/16"
M16 - 5/8"

2 - BASIC INFORMATION ON THE COMPRESSOR

2.1

DESCRIPTION OF THE COMPRESSOR

DANGER: The compressor may be used together with Nitrox
mixers up to a maximum of 40% oxygen and only with
certified systems that feature an alarm system and that
prevent the introduction of oxygen percentages above the
permitted maximum and/or incorrect mixes.
IMPORTANT: AEROTECNICA COLTRI compressors provide
breathable air at high pressure in compliance with EN12021
air quality requisites.
High pressure compressor for breathing air and technical gases.
Compatible process gases:
- Nitrogen
- Helium
- Nitrox 40% max O
2
2.2

IDENTIFICATION THE COMPRESSOR

Each compressor has an identification label attached to its frame.
12 - 60
Valeurs de couple
-
Max. torque Couple maxi
-
10Nm (7ft-lbs)
25Nm (18ft-lbs)
45Nm (32ft-lbs)
75Nm (53ft-lbs)
120Nm (85ft-lbs)
200Nm (141ft-lbs)
Model
Type
Code
S/N 0000
Year 2020
Engine THREE-PHASE
Power 5,5KW - 230V - 60Hz
ERGO ELECTRIC
FRANÇAIS
1.10.1 Valeurs du couple de serrage
Le tableau indique les valeurs du couple de serrage pour les boulons ou
vis à tête hexagonale ou cylindrique six pans creux, à l'exception des cas
spécifiques cités dans le manuel. Pour raccorder des tubes avec des écrous
tournants, serrer le raccord à la main puis serrer encore d'un demi-tour.
6 and 4 bolt torque sequence
2 - CARACTÉRISATION DU COMPRESSEUR
2.1 DESCRIPTION DU COMPRESSEUR
DANGER: L'utilisation du compresseur avec des mélangeurs
Nitrox est admise jusqu'à 40% maximum d'oxygène et avec
des systèmes certifiés et équipés de dispositif d'alarme qui
empêche l'insufflation de pourcentages d'oxygène supérieurs
à la valeur admise et/ou non mélangés correctement.
MISE EN GARDE : Les compresseurs AEROTECNICA COLTRI
fournissent de l'air respirable à haute pression, conforme aux
exigences de la norme EN12021 relatives à la qualité de l'air.
Compresseur haute pression pour air respirable et gaz techniques.
Gaz de processus compatibles :
- Azote
- Hélium
- Nitrox 40% max O
2
2.2 IDENTIFICATION DU COMPRESSEUR
Chaque compresseur porte sur son châssis une plaque d'identification.
MCH-16
ERGO
SC000000
Product N° 0000
Lwa guaranteed 00 dB
Lwa measured 00 dB
Lpa measured 00 dB
- Séquence de serrage pour 6 et 4 boulons
MU-ERGO-0820
