ENGLISH

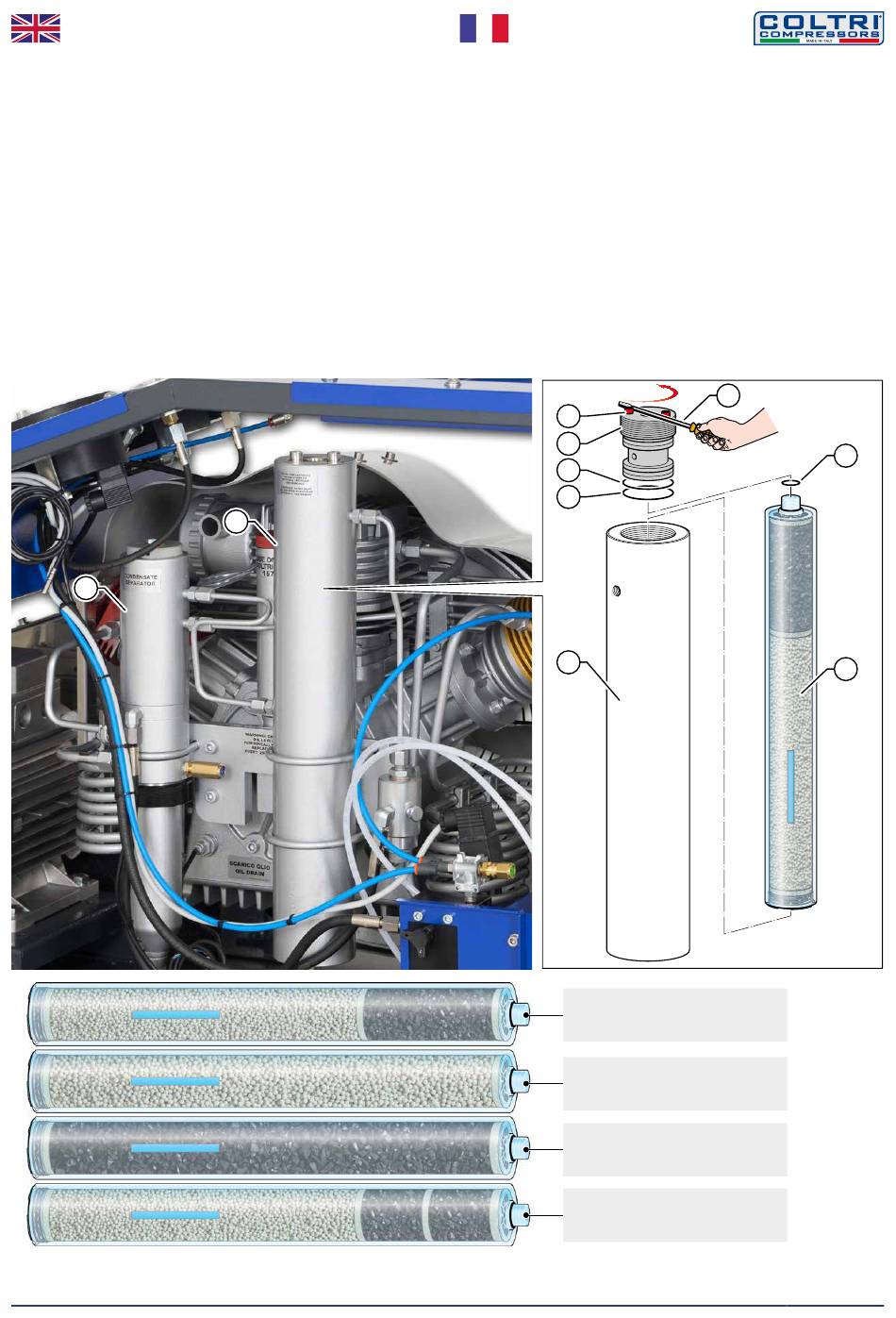

Changing the filtration cartridge
To change the filtration cartridge (a) proceed as follows:
- vent all the compressed air inside the circuit;
- use the tool (b) to lever the screw heads (d) on the plug (c) and rotate
counter clockwise;
- remove the filter plug (c);
- unscrew the cartridge (a) from the plug (c);
- replace the cartridge (a) with a new one;
- screw the new cartridge (a) onto the plug (c);
- close the filter plug (c) and tighten with the wrench (b).
There are O-rings on the filter plug and cartridge (f-g). If these O-rings
deteriorate air is vented through the cap (c).
If you notice any venting replace the O-rings.
When changing the O-rings observe the precautions described at the
beginning of the relevant section of the manual.
i
MU-ERGO-0820
h
ERGO ELECTRIC
FRANÇAIS
Remplacement de la cartouche filtrante
Pour remplacer la cartouche filtrante (a) :
- évacuer entièrement l'air comprimé se trouvant à l'intérieur du circuit du
compresseur ;
- au moyen d'une clé (b), faire levier sur les têtes des vis (d) du bouchon (c),
puis tourner dans le sens anti-horaire ;
- enlever le bouchon du filtre (c) ;
- dévisser la cartouche (a) du bouchon (c) ;
- remplacer la cartouche (a) par une cartouche neuve ;
- visser la cartouche neuve (a) sur le bouchon (c) ;
- fermer et visser le bouchon du filtre (c) à l'aide de a clé prévue à cet effet
(b).
Le bouchon et la cartouche du filtre présentent des joints toriques
d'étanchéité (f-g) ; si ces joints toriques s'abîment, l'air est expulsé par le
bouchon (c).
En cas d'expulsion d'air par le bouchon, remplacer les joints toriques.
Pour cela, respecter les instructions données au début de ce paragraphe.
d
c
g
g
h
SC000440/PP
Active carbon/Molecular sieve
Charbons actifs/Tamis muléculaire
SC000440/PP/SM
Molecular sieve
Tamis muléculaire
SC000440/PP/CARB
Active carbon
Charbons actifs
SC000440/PP/CO-CATALYST
Hopkalite/Active carbon/Molecular sieve
Hopkalite/Charbons actifs/Tamis muléculaire
b
f
a
49 - 60
