M A N U E L D ' U T I L I S A T I O N E T D ' E N T R E T I E N

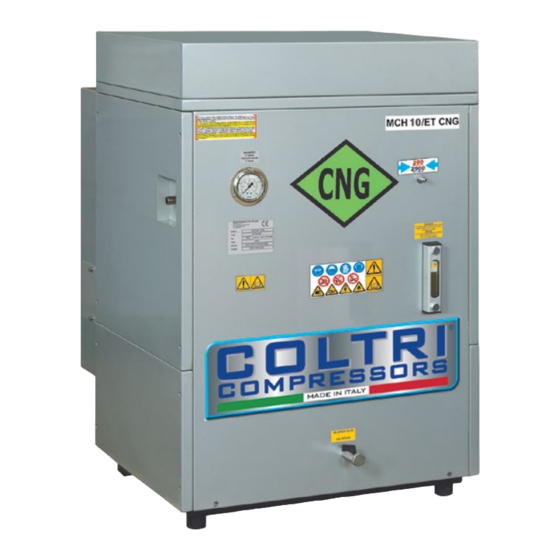

MCH-10-14 CNG
Compressore ad alta pressione per gas metano CNG-NGV
High pressure compressor for natural gas CNG-NGV
Compresor de alta presión para gas metano CNG-NGV
Compresseur haute pression pour gaz méthane CNG-NGV
00 - 06/2014
MCH-10 CNG Code:
SC000163/CNG
SC000164/CNG
Italiano
English
Español
Français
M A N U A L E U S O E M A N U T E N Z I O N E
U S E A N D M A I N T E N A N C E M A N U A L
M A N U A L D E U S O Y M A N T E N I M I E N T O
SC000174/CNG
MCH-14 CNG Code:
SC000141/CNG
SC000156/CNG
SC000157/CNG
