ENGLISH
6.3

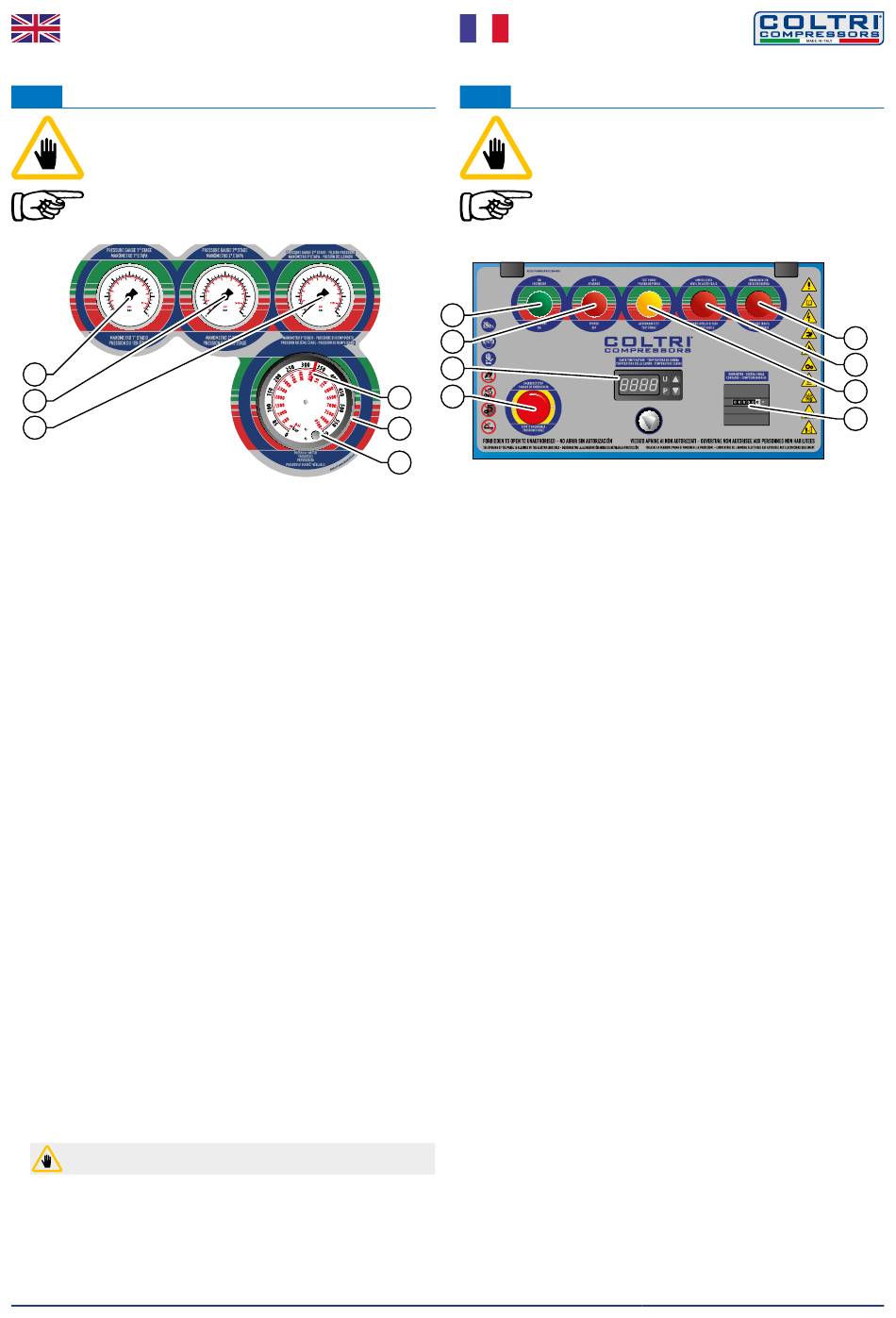

CONTROL PANEL
WARNING: It is forbidden to alter pressure parameters without
authorisation from AEROTECNICA COLTRI.
Any unauthorised modifications shall render the warranty
null and void.
IMPORTANT: If malfunction situations occur in the command
device or control devices, contact AEROTECNICA COLTRI.
2
3
4
1 Automatic shutdown pressure switch
The automatic shutdown pressure switch determines the compressor
shutdown pressure.
The shutdown pressure can be set via the regulator (a) and displayed via
the indicator (b). When the compressor reaches the set pressure it shuts
down automatically.
The compressor can reach a maximum pressure of 232-300-330 bar
(3300-4300-4700 PSI).
2 1
stage pressure gauge
st
Indicates the pressure inside the 1
3 2
stage pressure gauge
nd
Indicates the pressure inside the 2
4 3
stage pressure gauge
rd
Indicates 3
compression stage pressure and final refill pressure.
rd
5 Direction of rotation warning light
If the light comes on this means that the direction of compressor
rotation is incorrect. To restore correct rotation see section "6.1.2
Checking electrical phase connections".
6 Oil level warning light
If the light comes on this means that the oil level is too low; to restore
the oil level see section "7.10 Changing lubricating oil".
7 Manual condensate discharge button
Pressing the yellow manual condensate discharge button drains
the condensate collected in the special recipient during use of the
compressor (no further tasks required: drainage interval managed with
the pressure switch timer). To drain the condensate see section "7.6
Condensate discharge".
8 ON pushbutton
To start the compressor press the green ON pushbutton. The compressor
will then run until the pressure that has been set on the adjustable
pressure switch is reached or until the safety valve release over pressure.
9 OFF pushbutton
Press the red OFF pushbutton to stop the compressor.
10 Emergency pushbutton
The emergency pushbutton it must be used in danger or emergency
situations. Pressing the pushbutton shuts down compressor operation
and the pushbutton remains press-locked; to reset the pushbutton
rotate it anticlockwise.
Check that the emergency pushbutton is working properly at the start
of each working day.
WARNING: IT IS ABSOLUTELY FORBIDDEN TO TAMPER WITH THE
EMERGENCY PUSHBUTTON.
If the compressor fails to shut down immediately after pressing the
emergency pushbutton disconnect the compressor from the power
supply and contact AEROTECNICA COLTRI.
34 - 60
compression stage.
st
compression stage.
nd
ERGO ELECTRIC
FRANÇAIS
6.3
PANNEAU DE COMMANDE
ATTENTION : Il est interdit de modifier de façon intempestive
les paramètres de pression sans une autorisation préalable de
la société AEROTECNICA COLTRI, sous peine de déchéance de
la garantie si celle-ci est encore valable.
IMPORTANT: Si une anomalie se produit dans les dispositifs de
contrôle ou de commande, contacter AEROTECNICA COLTRI.
8
9
11
10
b
1
a
1 Pressostat de coupure automatique
Le pressostat de coupure automatique indique la pression de
désactivation du compresseur.
Il est possible de régler la pression de coupure du compresseur en
agissant sur le régulateur (a); cette pression est visualisée par l'indicateur
(b). Quand le compresseur atteint la pression sélectionnée, il s'éteint
automatiquement.
Le compresseur peut atteindre une pression maximale de 232-300-330
bar (3300-4300-4700 PSI).
2 Manomètre pression premier étage
Indique la pression du premier étage de compression.
3 Manomètre pression deuxième étage
Indique la pression du deuxième étage de compression.
4 Manomètre pression troisième étage
Indique la pression du troisième étage de compression et la pression
finale de recharge.
5 Voyant du sens de rotation.
L'allumage du voyant indique que le sens de rotation du compresseur est
incorrect. Pour rétablir le bon sens de rotation, consulter le paragraphe
"6.1.2 Contrôle de la connexion des phases électriques".
6 Voyant niveau d'huile.
L'allumage du voyant indique que le niveau d'huile est insuffisant ; pour
rétablir le niveau, consulter le paragraphe "7.10 Renouvellement de
l'huile lubrifiante".
7 Bouton de purge manuelle de l'eau de condensation
Le bouton jaune de purge manuelle permet de purger l'eau de
condensation accumulée pendant l'utilisation du compresseur dans le
collecteur prévu à cet effet (opération supplémentaire non nécessaire;
gestion des intervalles de purge eau de condensation par temporisateur
à pressostat). Pour purger l'eau de condensation, consulter le paragraphe
"7.6 Purge de l'eau de condensation".
8 Bouton d'allumage
Le bouton d'allumage vert permet de faire démarrer le compresseur.
Ce dernier fonctionne jusqu'à ce que la pression sélectionnée sur
le pressostat réglable soit atteinte ou jusqu'au déclenchement des
soupapes de sécurité.
9 Bouton d'arrêt
Le bouton rouge arrête le fonctionnement du compresseur.
10 Bouton d'urgence
Le bouton d'arrêt d'urgence il doit être utilisé dans des situations de
danger ou d'urgence. Il suffit d'appuyer sur le bouton pour arrêter le
fonctionnement du compresseur ; le bouton reste enfoncé et il faut le
tourner dans sens antihoraire pour le réarmer.
Vérifier au début de chaque journée de travail que le bouton d'urgence
fonctionne parfaitement.
5
6
7
12
MU-ERGO-0820
