ENGLISH

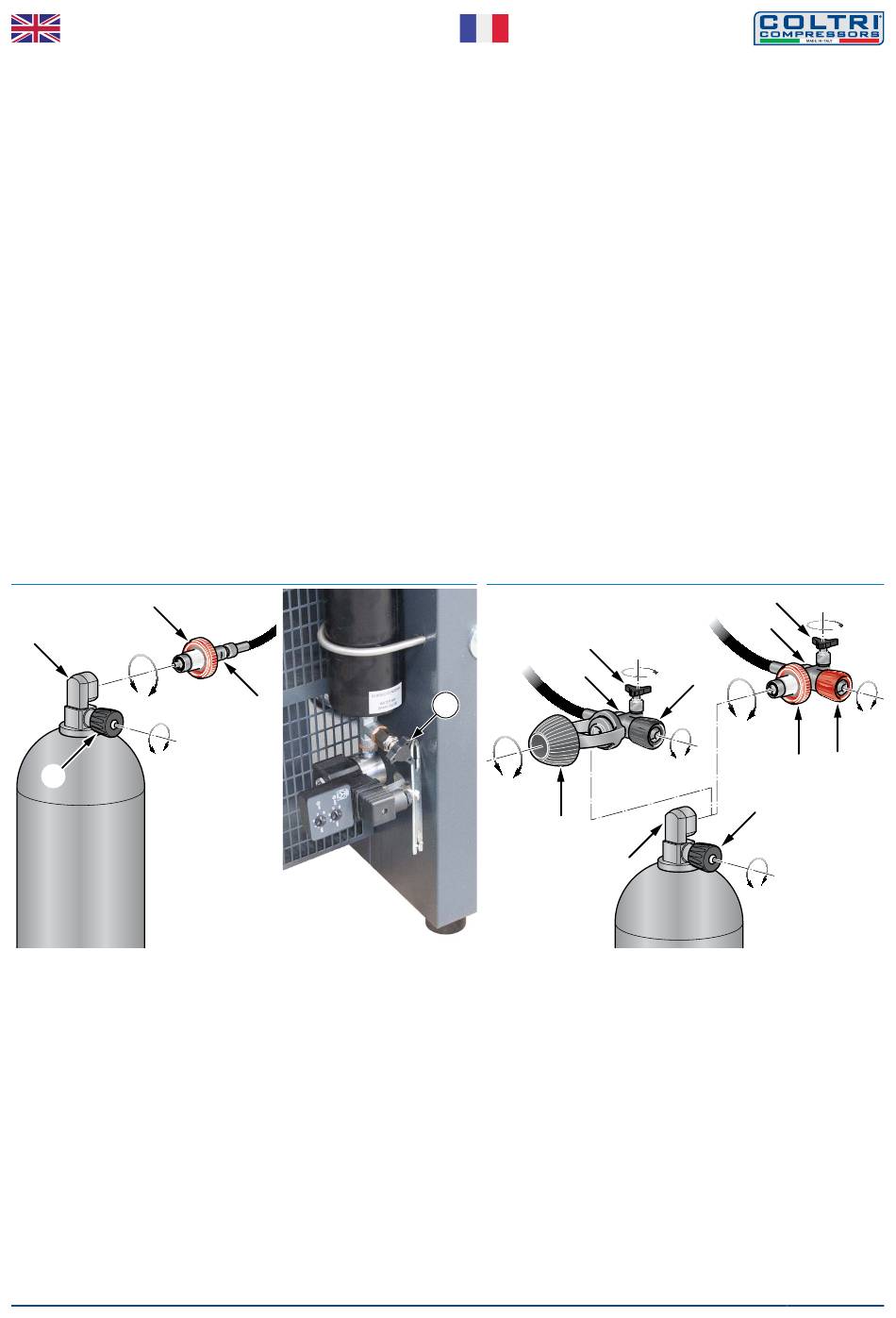

To refill bottles with standard connectors (1):
- Fit the hose connector (g) to the bottle valve (b).
- Screw in the fixing knob (h) until it is completely tightened.
- Start the compressor.
- Open the valve (e) by rotating it anticlockwise.
- When the refill has been completed shut the compressor down.
- Close the valve (e) by rotating it clockwise.
- Open the condensate drain valves (i) (see "7.9 Condensate discharge")
until all the residual air in the compressor has been expelled.
- Unscrew the fixing knob (h) by rotating it anticlockwise.
- Disconnect the bottle coupling.
To refill bottles with BC connectors (2):
- Fit the hose connector (a) to the bottle valve (b).
- Screw in the fixing knob (c) until it is completely tightened.
- Check that the bleed valve (f ) is closed by rotating it clockwise.
- Open the valve (d) by rotating it anticlockwise.
- Start the compressor.
- Open the valve (e) by rotating it anticlockwise.
- When the refill has been completed shut the compressor down.
- Close valves (d) and (e) by rotating them clockwise.
- Open the bleed valve (f ) by rotating it anticlockwise until all the residual
air in the fitting has been expelled.
- Unscrew the fixing knob (c) by rotating it anticlockwise
- Disconnect the bottle coupling.
1
h
b
C
A
A C
e
MU-MCH6S-0217
g
FRANÇAIS
Recharge des bouteilles avec des raccords standard (1) :
- Appliquer le raccord (g) du tuyau de recharge sur le robinet de la bouteille (b).
- Visser le bouton de blocage (h) jusqu'à ce qu'il soit serré à fond.
- Mettre le compresseur en marche.
- Ouvrir le robinet (e) en le tournant dans le sens anti-horaire.
- Une fois la recharge effectuée, éteindre le compresseur.
- Fermer le robinet (e) en le tournant dans le sens horaire.
- Ouvrir les robinets (i) de purge de l' e au de condensation (voir "7.9 Purge de l' e au
de condensation") jusqu'à élimination de toute l' e au restant dans le compresseur.
- Dévisser le bouton de blocage (h) en le faisant tourner dans le sens anti-horaire.
- Détacher le raccord de la bouteille.
Recharge des bouteilles avec des raccords BC (2) :
- Appliquer le raccord (a) du tuyau de recharge sur le robinet de la bouteille (b).
- Visser le bouton de blocage (c) jusqu'à ce qu'il soit serré à fond.
- Vérifier que le robinet d' é vent (f) est bien fermé en le tournant dans le sens
horaire.
- Ouvrir le robinet (d) en le tournant dans le sens anti-horaire.
- Mettre le compresseur en marche.
- Ouvrir le robinet (e) en le tournant dans le sens anti-horaire.
- Une fois la recharge effectuée, éteindre le compresseur.
- Fermer les robinets (d) et (e) en les tournant dans le sens horaire.
- Ouvrir le robinet d' é vent (f) en le faisant tourner dans le sens anti-horaire jusqu'à
ce que toute l' e au contenue dans le raccord soit éliminée.
- Dévisser le bouton de blocage (c) en le faisant tourner dans le sens anti-horaire.
- Détacher le raccord de la bouteille.
2
f
a
i
A
C
c
MCH-6 SILENT
f
a
d
C
A
C
A
A C
e
b
A C
C
A
A C
d
c
33 - 52
