S Puissance maximale constante :
Dans le haut de la plage de vitesse en défluxage, la tension du moteur a atteint
la tension de sortie maximale du variateur. C'est pourquoi il faut réduire le flux
magnétique proportionnellement à la vitesse. Dans le cas des moteurs asyn-
chrones, cela a lieu en diminuant le courant générateur de flux, et, dans le cas
des moteurs synchrones, en injectant un courant et produisant un champ ma-
gnétique qui s'oppose au champ magnétique des aimants permanents. Le
champ magnétique permanent est donc "affaibli". La diminution du flux avec
l'augmentation de la vitesse entraîne une diminution proportionnellement du
couple. La puissance mécanique, produit de la vitesse et du couple, reste cons-
tante.
S Puissance maximale limitée (seulement avec les moteurs asynchrones) :
La demande en puissance apparente qui augmente avec la vitesse peut, selon
le type de moteur, entraîner une diminution de la puissance maximale disponi-
ble dans la gamme de vitesses supérieure.
Influence de la tension du circuit intermédiaire
La vitesse de mise en oeuvre du défluxage et la limitation de puissance dépendent
de la hauteur de la tension du circuit intermédiaire.
Des indications sur la tension de circuit intermédiaire sont données dans le manuel
de configuration SIMODRIVE 611.
Avec les moteurs synchrones, la puissance de broche est maintenue constante
jusqu'à la vitesse maximale.
[kW]
Fig. 5-1
© Siemens AG 2007 All rights reserved
Electrobroche 2SP1 (PMS), Edition 03/2007, 6SN1197- -0AD04- -0DP3
Constant power
S6--40%
Constant
torque
S1 (100%)

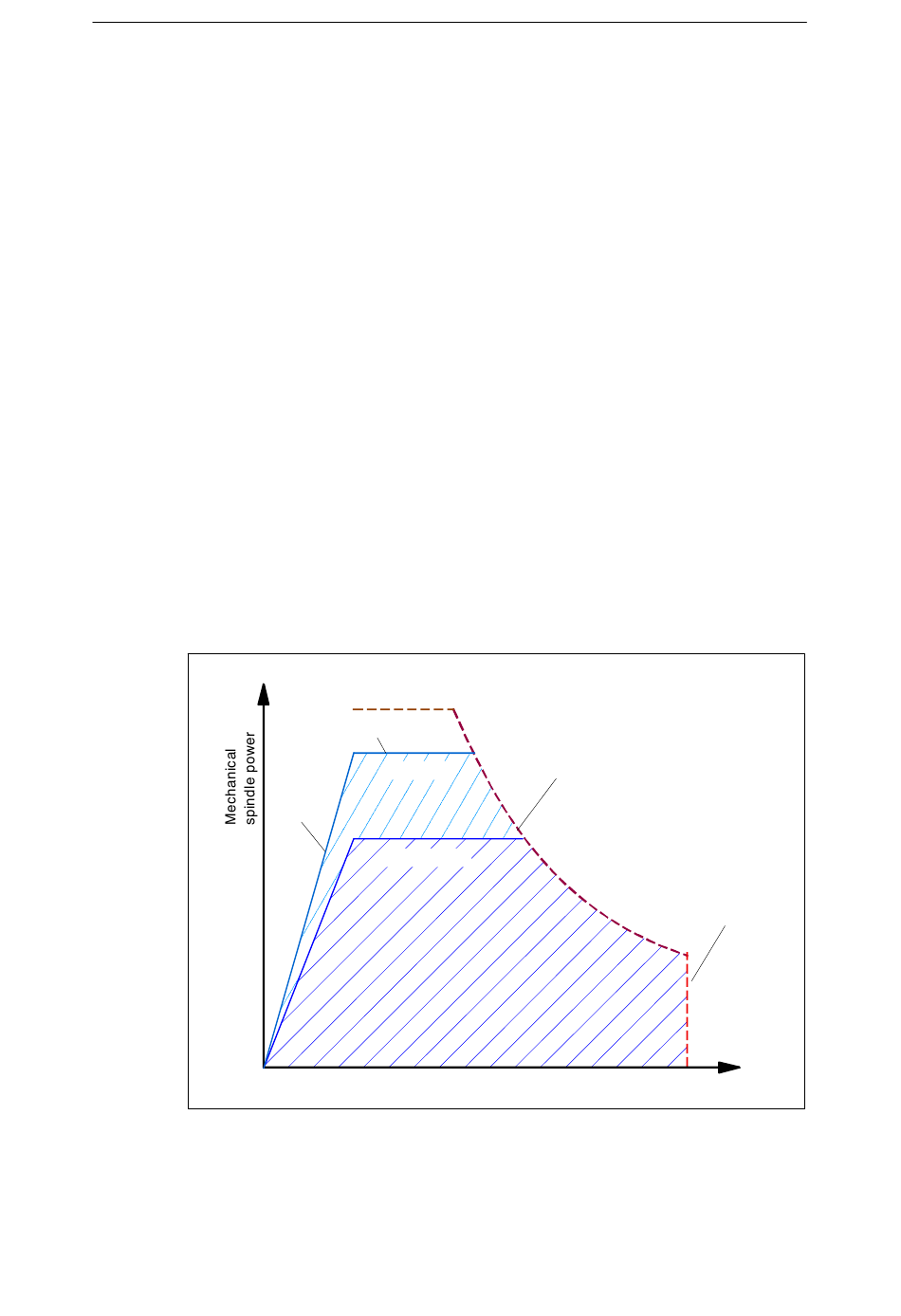

Diagramme de puissance schématique (avec un moteur asynchrone dans
