3. INSTALACIÓN Y CABLEADO
3.4.4 CABLEADO DESDE UDAT / UDAT POWER+ A UVALVE (UMETER / UMETER+) A UDAT / UDAT POWER+
(SÓLO PARA DOS CONECTORES UDATS)

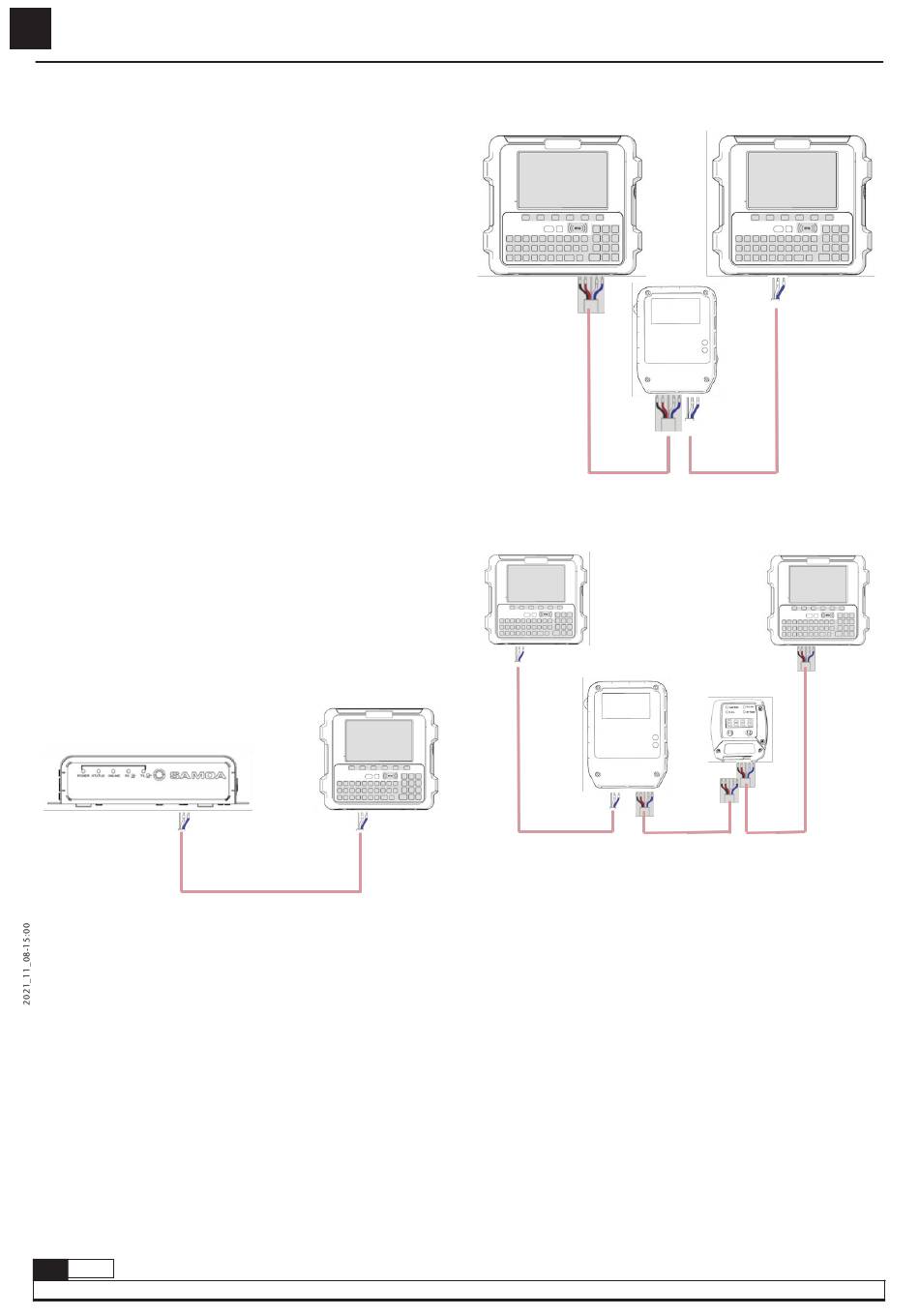

En la imagen adjunta se puede ver la conexión del cableado. Este es un
claro ejemplo de cómo conectar el cableado. Quiero resaltar la
importancia de no conectar la alimentación de dos unidades diferentes.
En la imagen se ve que la UValve está alimentada por la UDat nº 1 y que
sólo la comunicación está vinculada a la UDat nº 2.
Si hay dos unidades alimentadas entre más de una unidad no alimentada
externamente, es obligatorio dividir la alimentación en el circuito. En este
caso, la UValve y el UMeter son alimentados por la UDat nº 2.
Nota: Como el bus CAN es un bus para aplicaciones industriales, está
protegido contra los parásitos y otras perturbaciones que puedan existir
en un taller. Sin embargo, para tener un buen funcionamiento, se deben
respetar las siguientes reglas:
• Conecte siempre las armaduras/escudos en los dos extremos
de la línea.
• Los cables de red no deben colocarse cerca o en paralelo con
las fuentes de alimentación o los cables de alimentación; si no es posible
evitar el cruce de estos cables, debe hacerse en un ángulo de 90º.
• Si el cable de alimentación y el cable de red deben ir de la misma
manera, estos deben estar separados con el cable de
alimentación en un lado y el cable de red en el otro.
• Nunca conecte la tensión a un equipo sin antes haber
verificado que
hecho correctamente.
3.4.5 CABLEADO DESDE UNET A UDAT / UDAT+
En este caso, como ambas unidades están alimentadas por una fuente
externa, el único cable que debe conectarse es AZUL / BLANCO /
PANTALLA (Comunicación).
3.4.6 CABLEADO DESDE UTANK A UVALVE / UMETER
UMETER+
En este caso, como ambas unidades están alimentadas por una fuente
externa, el único cable que debe conectarse es:
AZUL / BLANCO / PANTALLA (Comunicación).
3.4.7 CABLEADO DESDE UTANK A UDAT / UDAT+
Este punto se aplica a todas las unidades alimentadas externamente,
es decir:
PANTALLA / BLANCO / AZUL (Comunicación).
68
838 861 R. 11/21
SAMOA Industrial, S.A. · Pol. Ind. Porceyo, I-14 · Camino del Fontán, 831 · 33392 - Gijón - Spain · Tel.: +34 985 381 488 · www.samoaindustrial.com
el cableado de tierra
Bus Out
UDat 1
Esta filosofía de cableado debe seguirse SIEMPRE que dos unidades
diferentes alimentadas externamente alimenten cualquier unidad.
está
Bus In
3.4.8 CONEXIÓN DE ALIMENTACIÓN
Este punto se aplica a todas las unidades alimentadas externamente, es decir:
• UDat / UDat+, UPower / UPower+, UTank, UNet
Los dispositivos están configurados para una alimentación de red de 110
VAC / 240 VAC.
Se debe utilizar un cable rígido de 3x1.5mm
al interruptor automático. No se deben conectar derivaciones eléctricas
desde el disyuntor a otros dispositivos.
Se recomienda encarecidamente el uso de un interruptor diferencial de
300 mA de 10A.
Nota: Este equipo incluye piezas metálicas con las que el usuario puede
entrar en contacto fácilmente. Estos elementos pueden cruzarse
accidentalmente con la corriente. POR LO TANTO, UNA INSTALACIÓN
NUNCA DEBE SER ENCENDIDA SIN TENER LA SEGURIDAD PREVIA
DE QUE TODAS LAS CONEXIONES A TIERRA, CONEXIONES DE
LÍNEA, ETC. SE HAN HECHO CORRECTAMENTE.
Nota: Este equipo incluye partes metálicas con las que el usuario entra
fácilmente en contacto. Estos elementos pueden cruzarse accidentalmente con
una corriente peligrosa. POR LO TANTO, NUNCA SE DEBE ENCENDER UNA
INSTALACIÓN SIN LA PREVIA GARANTÍA DE QUE TODAS LAS CONEXIONES
A TIERRA, CONEXIONES DE LÍNEA, ETC. SE HAN HECHO CORRECTAMENTE.
UDat 1 UDat 2
Bus Out
independiente conectado
2
Bus In
UDat 2
