3. INSTALLATION ET CÂBLAGE

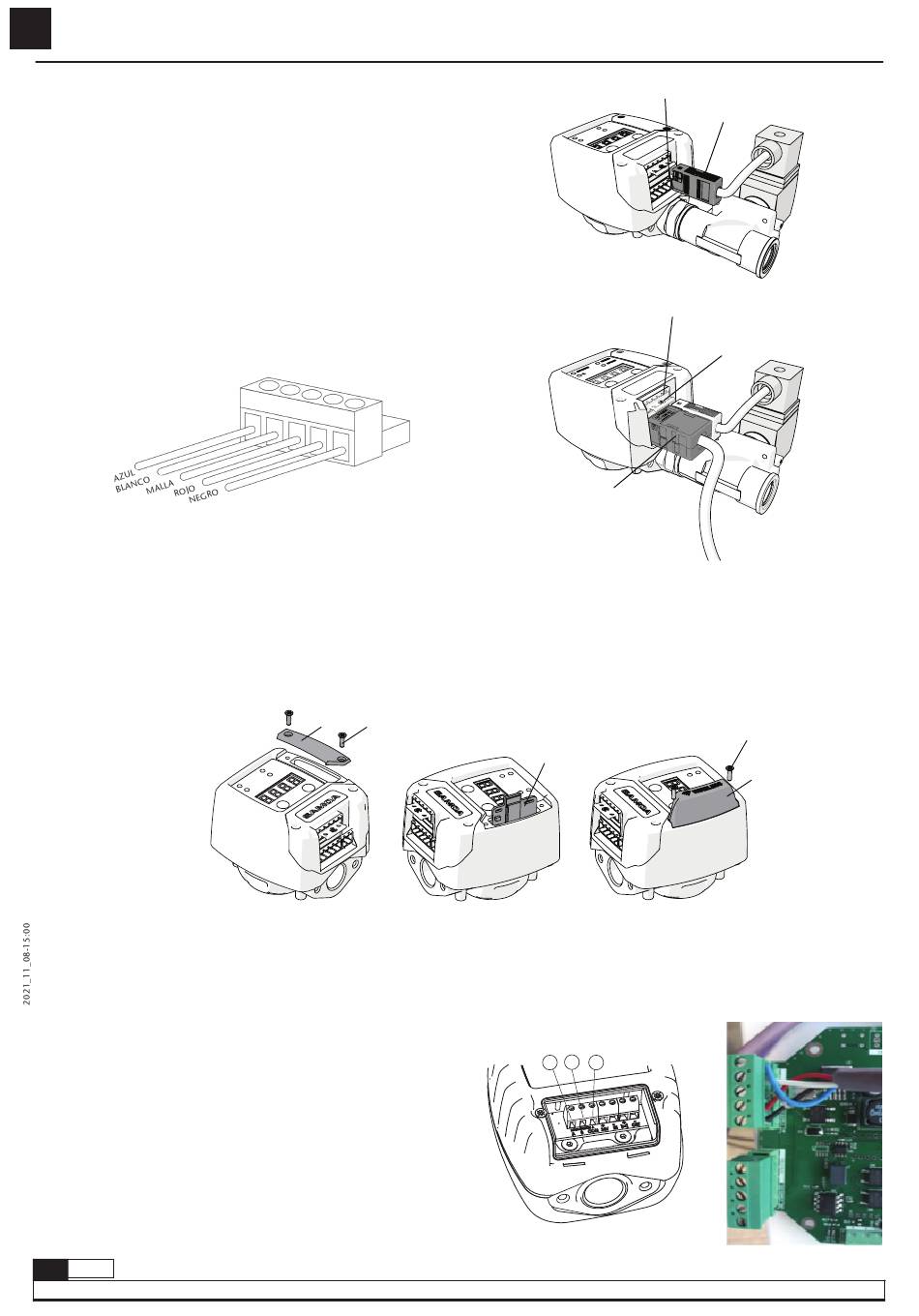

3.2.6 UMETER / UMETER+
Branchez le connecteur mâle 2 pôles (6) dans le connecteur femelle 2
pôles (7) de l'unité.
Connectez chaque fil du câble CAN BUS à la prise mâle à 5 pôles selon le
schéma.
REMARQUE: Selon la disposition de l'installation, il est possible que dans
l'une des fiches à 5 pôles, les fils d'alimentation (rouge / noir) doivent être
laissés non connectés.
Branchez le connecteur à 5 pôles (8) dans l'un des connecteurs femelles
à 5 pôles de l'unité. Dans le cas où un seul connecteur mâle est
connecté, utilisez la prise femelle inférieure. Branchez dans la
prise femelle supérieure de l'appareil le capuchon de protection (11).
Pour installer le kit Bluetooth (s'il n'est pas déjà installé en usine), suivez
les étapes suivantes::
• Éteignez et débranchez la source d'alimentation de l'unité.
• Retirez le couvercle en plastique (1) en dévissant les vis (2).
• Insérez le kit PCB sans fil (3) dans la prise comme indiqué. Faites
attention à l'orientation du PCB.
• Montez le nouveau couvercle fourni (4) avec les deux vis (2).
• Allumez et / ou reconnectez la source d'alimentation de l'unité.
• À ce stade, l'unité est déjà prête à être associée à une unité U-Vision
ou U-Vision.
3.2.7 UVISION / UVISION+
Tous les éléments seront expliqués dans le chapitre Paramètres locaux.
3.2.8 UPULSER / UPULSER+
Ces unités doivent être connectées à un module UCount.
UPulser a un commutateur Reed à double canal. A (6) représente le
premier générateur d'impulsions et B (8) représente le deuxième
générateur d'impulsions. COM (4) est le fil commun.
En ce qui concerne les indications LED et les boutons, l'étiquette UPulser
indique la signification de chacun.
UPulser + n'a pas de boutons et il doit être connecté selon l'image.
108
838 861 R. 11/21
SAMOA Industrial, S.A. · Pol. Ind. Porceyo, I-14 · Camino del Fontán, 831 · 33392 - Gijón - Spain · Tel.: +34 985 381 488 · www.samoaindustrial.com
• Concernant les boutons F1 et F2, en plus d'être utilisés pour la
• Appuyez sur le bouton F1 et maintenez-le enfoncé pour afficher la
• Appuyez sur le bouton F2 et maintenez-le enfoncé pour afficher la
1
2
7
11
8
configuration, ils donnent plus d'informations.
version du micrologiciel installé à l'écran.
tension d'alimentation (en volts).
3
8
6
4
6
69
2
4
