3. EINRICHTUNG UND VERKABELUNG
3. EINRICHTUNG UND VERKABELUNG

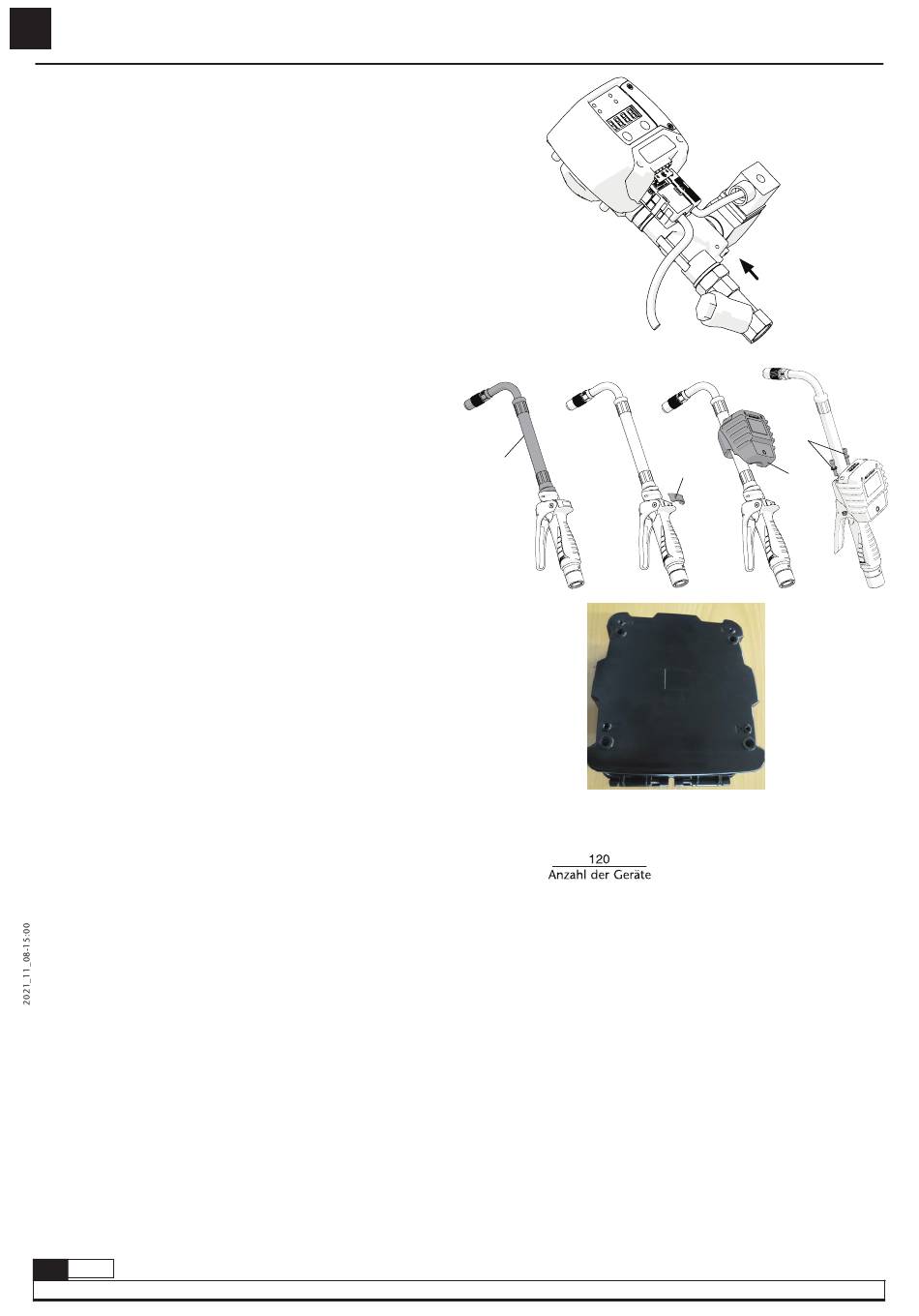

3.3.5 UMETER / UMETER+
Dieses Gerät ist für den direkten Einbau in die Verteilerrohrleitung
vorgesehen. Das Messgerät hat einen 1/2" BSP-Anschluss am Ein- und
Auslass. Es umfasst auch einen Einlassflansch und eine Auslassflansch mit
Sitz für eine O-Ring-Dichtung.
Vermeiden Sie, das Gerät zwischen starren Verbindungen zu installieren,
um die Übertragung von Kräften auf die Rohrleitung zu verhindern.
Es wird empfohlen, ein Druckentlastungssystem in der Leitung zu
installieren, um Schäden durch thermische Ausdehnung zu vermeiden.
Um Beschädigungen durch Schmutz oder Partikel, die von der Flüssigkeit
mitgeführt werden, zu vermeiden, wird der Einbau eines Schmutzfängers
mit 200 Maschen am Geräteeingang empfohlen.
Es wird empfohlen, das zum UMeter gehörende Magnetventil am Eingang
des Geräts zu installieren. Installieren Sie das Magnetventil nicht am
Geräteausgang, um zu vermeiden, dass das Gerät unter Druck steht, wenn
das Ventil geschlossen ist.
3.3.6 UVISION / UVISION+
Gehen Sie wie folgt vor, um die U-Vision Einheit an einer Steuerpistole
zu installieren:
1. Bauen Sie den Verlängerungsauslass zusammen (1), falls er nicht
bereits angebracht ist.
2. Falls die Steuerpistole die Kunststoffabdeckung (2) montiert hat,
entfernen Sie diese mit einem Schraubendreher oder einem ähnlichen
Werkzeug. Die Abdeckung ist druckmontiert, sie sollte sich leicht
entfernen lassen. Wenn die Flanschabdeckung montiert ist, entfernen
Sie diese ebenfalls.
3. Schieben Sie das UVision Gerät (3) durch den Verlängerungsstutzen
(1), bis es richtig auf dem Flansch sitzt.
4. Befestigen Sie das Gerät mit dem mitgelieferten Satz aus Mutter,
Schraube und Unterlegscheibe (4) wie in der Abbildung gezeigt
am Flansch.
3.3.7 UTANK
Das Gerät kann mit Hilfe der rückseitigen Befestigung an der Wand oder
anderen Einbauten der Installation befestigt werden.
3.4 NETZWERKVERKABELUNG
Die NexU-Verkabelung hat fünf Kabeln (BLAU / WEISS / FENSTER / ROT /
SCHWARZ). Obwohl es nicht zwingend erforderlich ist, diese Reihenfolge
einzuhalten, wird dies dringend empfohlen, um dieser Anleitung folgen
zu können.
Internationalen Konventionen folgend, werden blau / weiß und Bildschirm
für die Übertragung von Informationen und rot / schwarz für die
Stromversorgung (in unserem Fall 24 VDC) verwendet
Nicht in allen Fällen müssen alle Elemente über das Netzwerk mit Strom
versorgt werden. Bei einigen Elementen kommt die Stromversorgung
von einer externen Quelle.
Als kurze Zusammenfassung:
• UDAT / UDAT Power+: 110 VAC / 240 VAC aus dem Stromnetz
des Kunden.
• UPOWER / UPOWER+ 110 VAC / 240 VAC aus dem Stromnetz
des Kunden.
• UValve: 24 VDC von NexU netzwerk.
• UCount: 24 VDC von NexU netzwerk.
• UView: 24 VDC von NexU netzwerk.
• UMeter / UMeter+: 24 VDC von NexU netzwerk.
• UVISION / UVISION+: 24 VDC von NexU netzwerk.
• UPULSER / UPULSER+: 24 VDC von NexU netzwerk.
• UTank: 110 VAC / 240 VAC aus dem Stromnetz des Kunden.
• UNet: 110 VAC / 240 VAC aus dem Stromnetz des Kunden
Geräte, die über das Stromnetz des Kunden mit Strom versorgt werden,
übertragen Strom an die Geräte, die über das NexU-Netz versorgt
werden. Schalten Sie daher NICHT ZWEI GERÄTE GLEICHZEITIG VON
UNTERSCHIEDLICHEN 110 VAC / 240 VAC-QUELLEN EIN.
162
838 861 R. 11/21
SAMOA Industrial, S.A. · Pol. Ind. Porceyo, I-14 · Camino del Fontán, 831 · 33392 - Gijón - Spain · Tel.: +34 985 381 488 · www.samoaindustrial.com
1
Als Richtlinie gilt, dass die maximale Länge einer Verkabelung, die von
einer 110 VAC / 240 VAC-Quelle kommt, sein muss:
Max Länge =
2 < Anzahl der Geräte < 8
Hinweis: Da es sich bei dem CAN-Bus um einen Bus für industrielle
Anwendungen handelt, ist er gegen Interferenzen und andere Störungen,
die in einer Werkstatt auftreten können, geschützt. Für einen
ordnungsgemäßen Betrieb müssen jedoch die folgenden Regeln
beachtet werden:
• Schließen Sie die Armaturen/Schirme immer an beiden Enden
der Leitung an.
• Netzwerkkabel dürfen nicht dicht nebeneinander oder
parallel verlegt werden mit dem Nutzungsbedarf oder der
Nutzungsbedarfe oder der Nutzkabel; wenn es sich nicht vermeiden
lässt, diese Kabel zu kreuzen, sollte dies in einem Winkel
von 90° geschehen.
• Wenn das Netzkabel und das Netzwerkkabel auf demselben Weg
verlaufen sollen, sollten sie getrennt werden, wobei das
Netzkabel auf der einen Seite und das Netzwerkkabel auf
der anderen Seite verlegt wird.
• Schließen Sie das Gerät niemals an die Stromversorgung
an, ohne vorher zu prüfen, ob die Erdung korrekt
ausgeführt ist.
FLOW
DIRECTION
4
2
