3. INSTALACIÓN Y CABLEADO

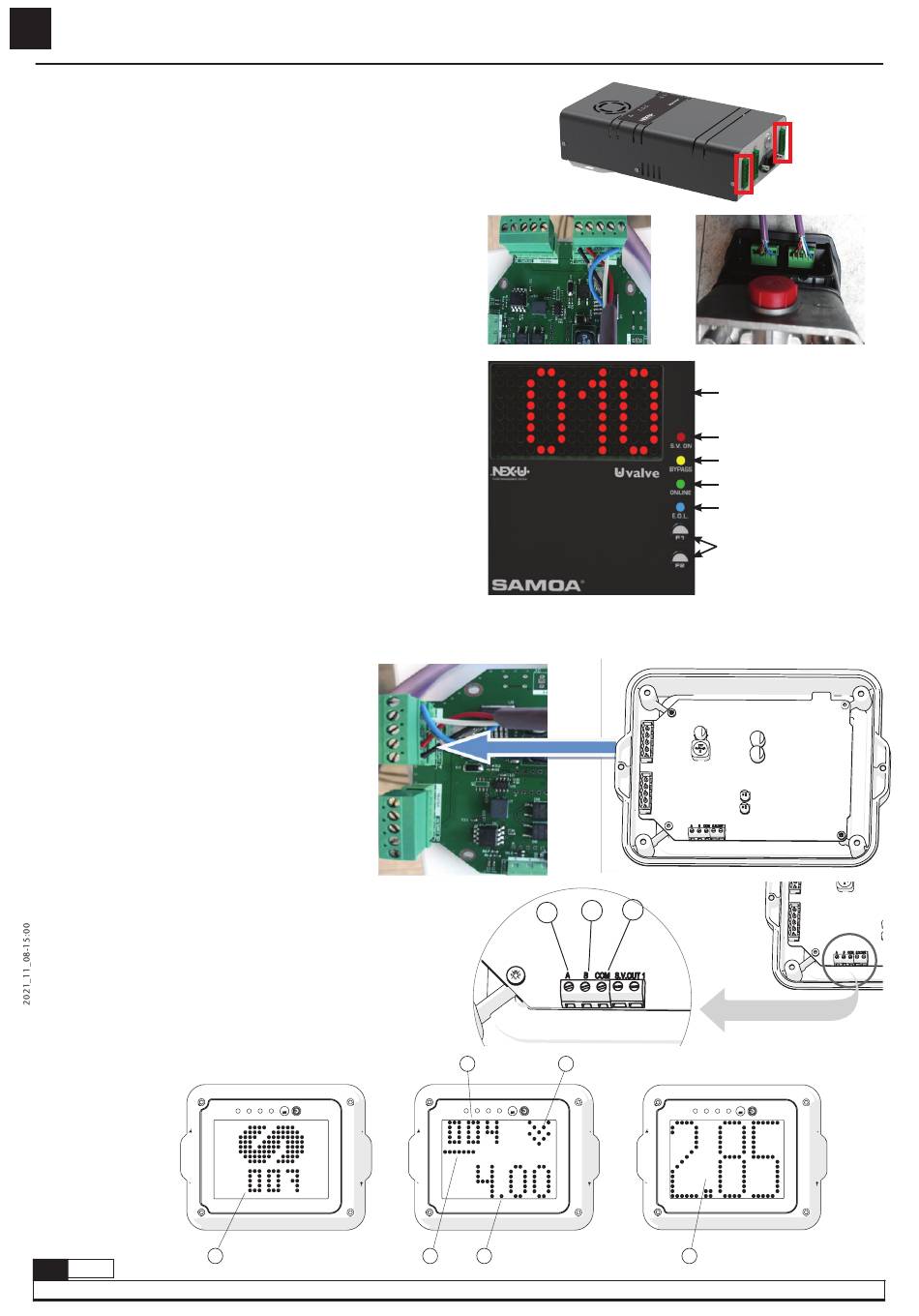

3.2.2 UPOWER / UPOWER+

Hay tres terminales, los que hay que utilizar son los que están a ambos
lados. Son el conector de entrada In y el conector de salida OUT para el
CANBUS.
El del medio se utilizará para otras funciones.

3.2.3 UVALVE / UVALVE+

Hay dos terminales (IN y OUT) para el CANBUS.
En cuanto a Los LEDS y los botones, puedes encontrar:

3.2.4 UCOUNT

Así como la UValve, tiene dos terminales (IN y OUT) para el CANBUS.
Para conectar el UCount con la unidad de control de flujo externa (electroválvula de 24 VDC y contador pulsos), es necesario utilizar los terminales
A B COM SV OUT1.
Conectar el terminal COM del contador de pulsos al
terminal COM (5) de la tarjeta electrónica UCount.
Conectar el terminal del generador de pulsos del
contador de pulsos al terminal "A" (9) del UCount. Si el
contador de pulsos tiene un doble reed, conecte el otro
terminal del generador de pulsos del contador de pulsos
al terminal "B" (7) de la tarjeta electrónica UCount.
El dispositivo dispone de 3 modos de visualización de
pantalla, denominados "modo en espera/standby",
"modo estándar" y "modo XXL".
El modo "en espera/standby" (figura 1) es el modo de
visualización que se muestra cuando no hay ninguna
transacción en curso. Mientras se realiza una
transacción, la pantalla mostrará el modo "estándar"
(figura 2) o el "XXL" (figura 3) según la configuración
del dispositivo (para más detalles, véase la sección
"Configuración del menú").
Dependiendo del modo de pantalla, se mostrará la
dirección de la unidad (1), el volumen de fluido
dispensado (2), la barra de estado de progreso de la
transacción (3) o el indicador que muestra que la
electroválvula está abierta (4).
58
838 861 R. 11/21
SAMOA Industrial, S.A. · Pol. Ind. Porceyo, I-14 · Camino del Fontán, 831 · 33392 - Gijón - Spain · Tel.: +34 985 381 488 · www.samoaindustrial.com
Fig. 1
1
7
9
1
4
Fig. 2
3
2
Indicación de dirección /
cantidad dispensada.
Indicación de apertura de
electroválvula.
Indicación de bypass.
Indicación CANBUS en línea.
Indicación de fin de línea.
Botones de configuración.
5
Fig. 3
2
