3. INSTALACIÓN Y CABLEADO

3.4.1 CABLEADO DE UDAT / UDAT POWER+ A UVALVE

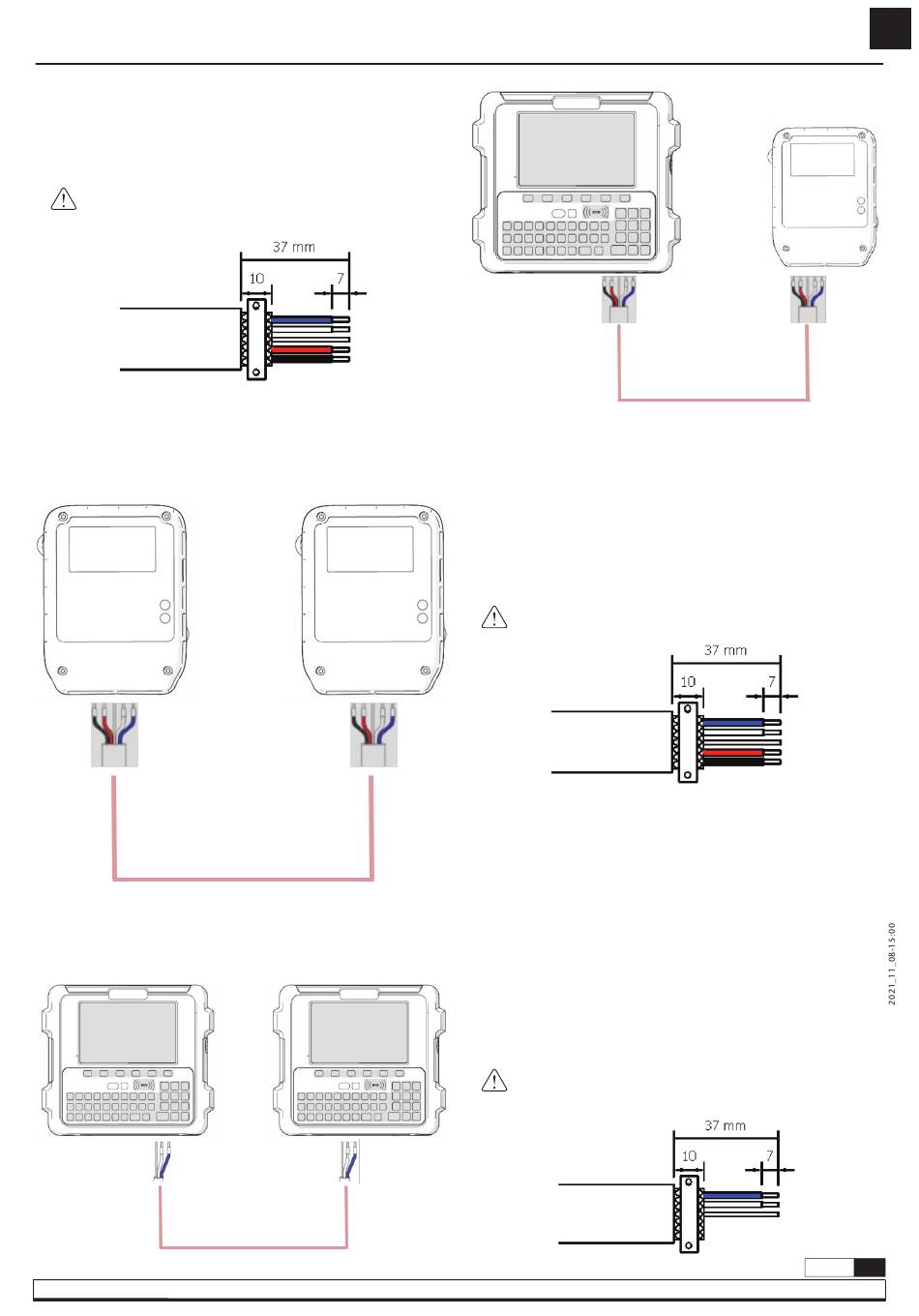

En la imagen adjunta puede ver la conexión de cableado (UDat
desde atrás).
ADVERTENCIA: DETALLE DEL PELADO DE CABLES.

3.4.2 CABLEADO UVALVE / UMETER / UMETER+ A UVALVE / UMETER / UMETER+

En la imagen adjunta se puede ver la conexión de cableado.

3.4.3 CABLEADO DESDE UDAT / UDAT POWER+ A UDAT / UDAT POWER+

En la imagen adjunta se puede ver la conexión de cableado.
BUS IN o
BUS OUT
SAMOA Industrial, S.A. · Pol. Ind. Porceyo, I-14 · Camino del Fontán, 831 · 33392 - Gijón - Spain · Tel.: +34 985 381 488 · www.samoaindustrial.com
En este caso, conecte CLEMA NARANJA en el teclado.
En este caso, la tensión se transfiere de UValve a UValve. Por eso se
conectan cinco cables. Este esquema es idéntico para UMeter / UMeter+,
UValve a UMeter y todas las combinaciones.
Se puede ver que, como se ha dicho anteriormente, los cables rojo y
negro no deben estar conectados ya que hay una fuente de alimentación
externa para ambos elementos.
Por otro lado, verá que los UDat tienen dos terminales BUS IN y BUS OUT.
No está permitido conectar el cableado de BUS IN a BUS IN ni de BUS
OUT a BUS OUT.
BUS IN o
BUS OUT
GRUPO
ADVERTENCIA: DETALLE DEL PELADO DE CABLES.
ADVERTENCIA: DETALLE DEL PELADO DEL CABLE PARA LAS
CONEXIONES ACM / ACM-TP / FAA.
