3. EINRICHTUNG UND VERKABELUNG

3.3.3 UVALVE / UPULSER / UPULSER+

Je nach Wunsch kann das Gerät mit den vorderen Befestigungen (1) oder
den vier Gewindelöchern (2) auf der Rückseite des Geräts an der Wand
oder an anderen Einbauten der Anlage befestigt werden.
Dieses Gerät ist für den direkten Einbau in die Verteilerrohrleitung vorgesehen.
Das Gerät hat sowohl am Einlass als auch am Auslass einen 1/2" BSP-Anschluss.
Beachten Sie vor der Installation des Geräts die Lage des mit "IN" (3)
gekennzeichneten Flüssigkeitsanschlusses
ordnungsgemäßen Betrieb ist die Durchflussrichtung unbedingt zu beachten.
Vermeiden Sie es, das Gerät zwischen starren Verbindungen zu installieren,
um die Übertragung von Kräften auf die Rohrleitung zu verhindern. Es
wird empfohlen, ein Druckentlastungssystem in der Leitung zu installieren,
um Schäden durch thermische Ausdehnung zu vermeiden.
Das Gerät ist mit einem leicht zugänglichen Sieb aus Mesh-40 (4)
ausgestattet, um Schäden durch Schmutz oder feste Partikel zu
verhindern, die von der Flüssigkeit mitgeführt werden.
WARNUNG! Führen Sie diesen Vorgang vor der Installation des
Geräts an seinem Standort und bei abgeschalteter Stromquelle durch.
WERKSEINSTELLUNGEN

3.3.4 UCOUNT / UVIEW

Die Gerätebefestigung kann durch die Sacklöcher (1) mit Hilfe von
selbstschneidenden Schrauben mit 4 mm Durchmesser erfolgen. Die
Befestigungslöcher (2) werden im Fall einer Einbau-montage mit den
mitgelieferten Schrauben verwendet.
1
Ø4 self-tapping screw
CAN 1
SV 1
SV2
PULSER
2
CAN 2
SAMOA Industrial, S.A. · Pol. Ind. Porceyo, I-14 · Camino del Fontán, 831 · 33392 - Gijón - Spain · Tel.: +34 985 381 488 · www.samoaindustrial.com
am Einlass. Für einen

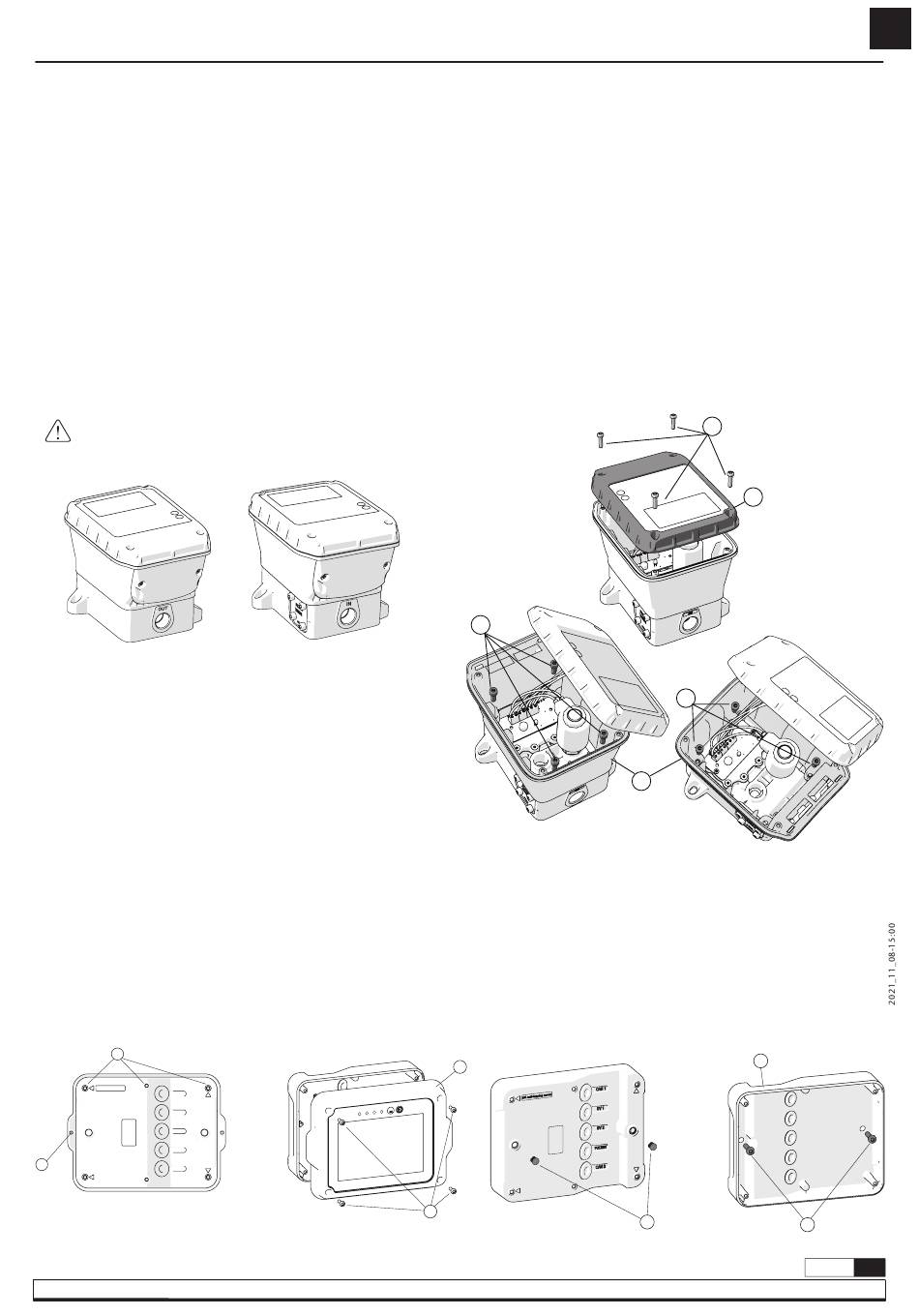

KONFIGURATION NACH
DEM DREHEN
Beachten Sie unbedingt die an den Ein- und Ausgangsanschlüssen
markierte Durchflussrichtung, wie z. B. "IN" und "OUT", sonst funktioniert
das Gerät nicht. Wenn es aufgrund der Konfiguration Ihrer Installation
unvermeidlich ist, dass der Fenster umgekehrt ist, können Sie ihn gemäß
dem unten beschriebenen Verfahren drehen:
1. Lösen Sie die Schrauben (1) und lassen Sie die Frontabdeckung (2) auf
einer Seite liegen. Achten Sie darauf, dass weder die Elektronikplatine
noch die Verkabelung beschädigt wird. (Abb. 3).
2. Lösen Sie die Schrauben (3), mit denen das Kunststoffgehäuse (4)
befestigt ist (Abb. 4).
3. Drehen Sie das Gehäuse (4) um 180 Grad und befestigen Sie es wieder
mit den zuvor gelösten Schrauben (3). Beachten Sie, dass jetzt nur
noch 3 von ihnen benötigt werden (Abb. 5).
4. Bringen Sie die Frontabdeckung (2) in ihre richtige Position und
befestigen Sie sie mit den Schrauben (1) (Abb. 6).
Abb. 3
Abb. 4
3
Falls erforderlich, kann das Gerät nach dem folgenden Verfahren von
innen befestigt werden:
1. Entfernen Sie die Schrauben (3) und nehmen Sie die Frontabdeckung
(4) ab.
2. Entfernen Sie die Stecker (5).
3. Befestigen Sie die hintere Abdeckung des Geräts (6), die zuvor mit 2
Schrauben verkabelt wurden (7).
4. Verdrahten Sie die Elektronishe Leiterkarte, bauen Sie die
Frontabdeckung (4) wieder zusammen und befestigen Sie die
Schrauben (3).
4
3
1
2
Abb. 5
3
4
6
5
7
