3. INSTALACIÓN Y CABLEADO
Salida alarma externa
Esta salida está destinada a controlar un indicador de flash externo
(remoto) y/o un buzzer de advertencia. Está controlado por los niveles de
aviso y parada del sistema (independientemente del tipo de sondas que
se utilicen): si se activa el nivel de parada para este depósito, esta salida
se activa.
LÓGICA DE SALIDA:
• Activo (24VDC OUT) cuando el fluido alcanza el nivel de advertencia
o de parada.
• Inactive (0VDC OUT) cuando el fluido está por encima (para el
depósito de fluido limpio) o por encima (para el depósito de fluido
usado) del nivel de advertencia.

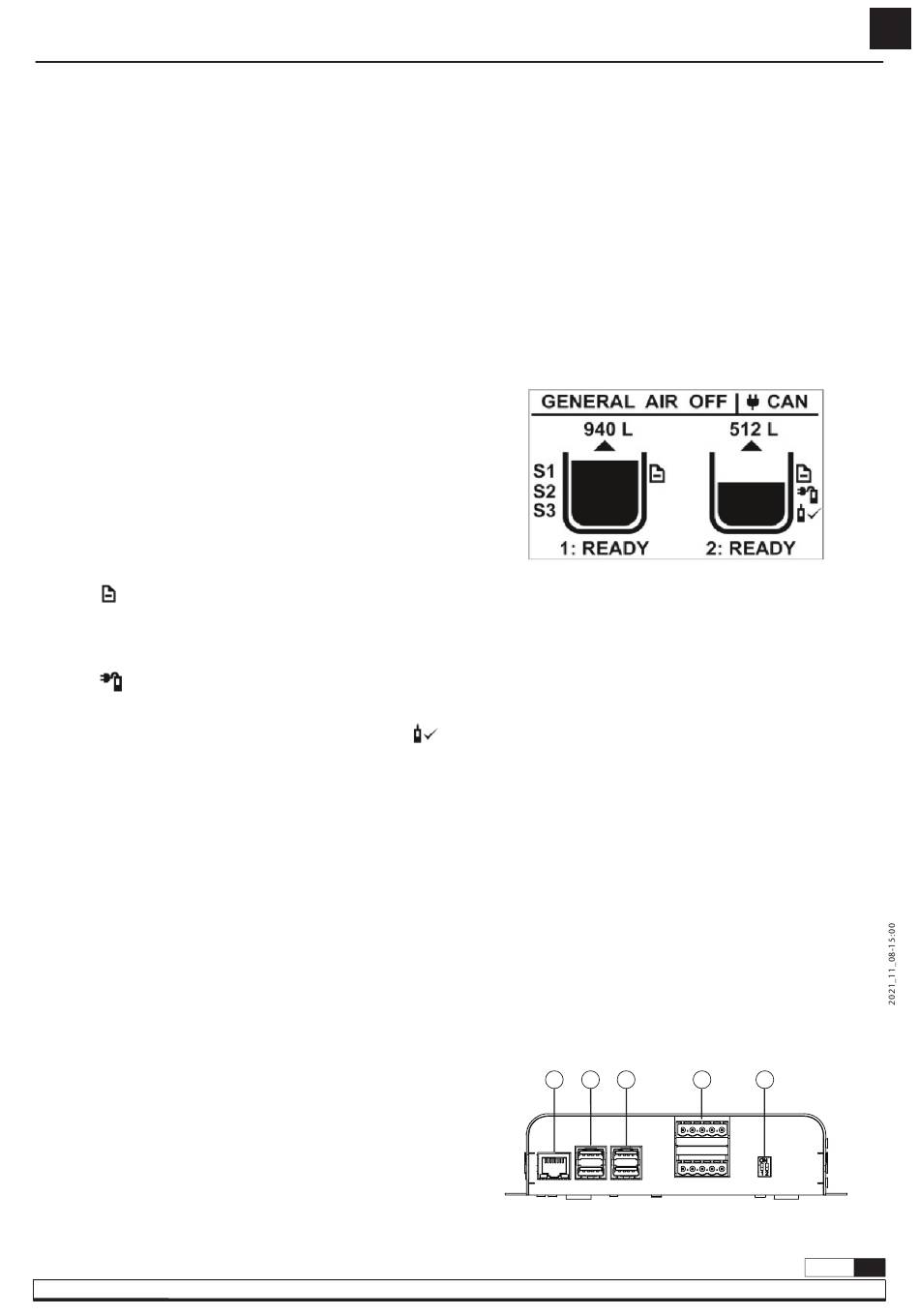

3.2.9.1 PANTALLA EN ESPERA

Cuando la unidad está en modo de reposo (la llave del interruptor está
en la posición "normal"), la siguiente pantalla aparecerá así.
Varios elementos proporcionan al usuario información sobre el estado
del sistema:
La flecha encima de cada depósito indica si se trata de un depósito de
fluido nuevo (flecha hacia arriba) o de un depósito de fluido usado (flecha
hacia abajo).
El símbolo a la derecha de cada depósito indica que la información
de configuración del depósito ha sido recibida con éxito desde el
software UTrack.
El símbolo a la derecha de cada depósito indica que hay una sonda
analógica conectada a la entrada analógica del depósito. Si esta sonda
está enviando un valor aceptable, también se visualiza el símbolo
Si el depósito ha sido configurado para utilizar sondas digitales,
aparecerán hasta tres indicaciones (S1, S2, S3) en el lado izquierdo del
depósito, indicando cuáles son las sondas digitales que han sido
habilitadas. Tenga en cuenta que el orden de las sondas cambia
dependiendo de si se trata de un depósito de fluido limpio (la sonda de
parada/S3 estará en el fondo del depósito) o de un depósito de fluido
usado (la sonda de parada/S3 estará en la parte superior del depósito).
El volumen de fluido dentro del depósito se muestra en tiempo real encima
de cada depósito, expresado en las unidades del sistema (L para litros, G
para galones). Si el depósito está usando sondas analógicas, esta cantidad
es el volumen exacto medido por la unidad; si el depósito está usando
sondas digitales, esta cantidad es el volumen estimado por el UTrack.

3.2.10 UNET

Vista trasera
1. Terminal Ethernet. Para conectarse a la red informática del cliente o
al router Wi-Fi de Samoa.
2 / 3. Puertos USB (4 unidades). En uno de ellos encontrarás un puerto
USB en la que se hace una copia de seguridad.
4. Conexiones CANBUS.
5. Interruptor de fin de línea.
SAMOA Industrial, S.A. · Pol. Ind. Porceyo, I-14 · Camino del Fontán, 831 · 33392 - Gijón - Spain · Tel.: +34 985 381 488 · www.samoaindustrial.com
Electroválvula de suministro de aire general
Esta salida tiene por objeto controlar el suministro general de aire en el
taller. Se puede establecer un horario en el software UTrack con los
períodos de trabajo durante los cuales el suministro de aire debe
estar disponible.
Alternativamente, esta salida puede ser controlada manualmente desde
el UTrack (sin horario).
LÓGICA DE SALIDA:
• Activo (24VDC OUT) cuando el estado general del aire está en ON
(según el horario o ajustándolo manualmente), o mientras la unidad
está en modo bypass.
• Inactivo (0VDC OUT) cuando el estado general del aire está en OFF.
Debajo de cada depósito, se muestra el número del depósito dentro del
sistema (1 a 52), junto con el estado de la salida de control de la bomba:
• READY: la bomba está despresurizada y lista para entregar el fluido
• RUNNING: la bomba está presurizada y suministra fluido a uno o
más puntos de dosificación.
• STOP: la bomba está despresurizada y bloqueada para que no
. pueda suministrar fluido porque el depósito está vacío (depósito de
fluido limpio) o el depósito está lleno (depósito de fluido usado).
Además, el nivel de fluido se muestra gráficamente dentro del depósito,
y a través de la barra gráfica LED asociada, y cambiará de acuerdo con el
nivel medido.
Tenga en cuenta que el color de la luz de los segmentos de la barra
gráfica cambiará dependiendo del estado del depósito: si el depósito está
en estado "normal", el color de la luz será verde; si el depósito está por
encima del nivel "de aviso", el color de la luz será amarillo; y si el depósito
está por encima del nivel de "parada", el color de la luz será rojo.
1 2 3 4 5
