3. INSTALACIÓN Y CABLEADO

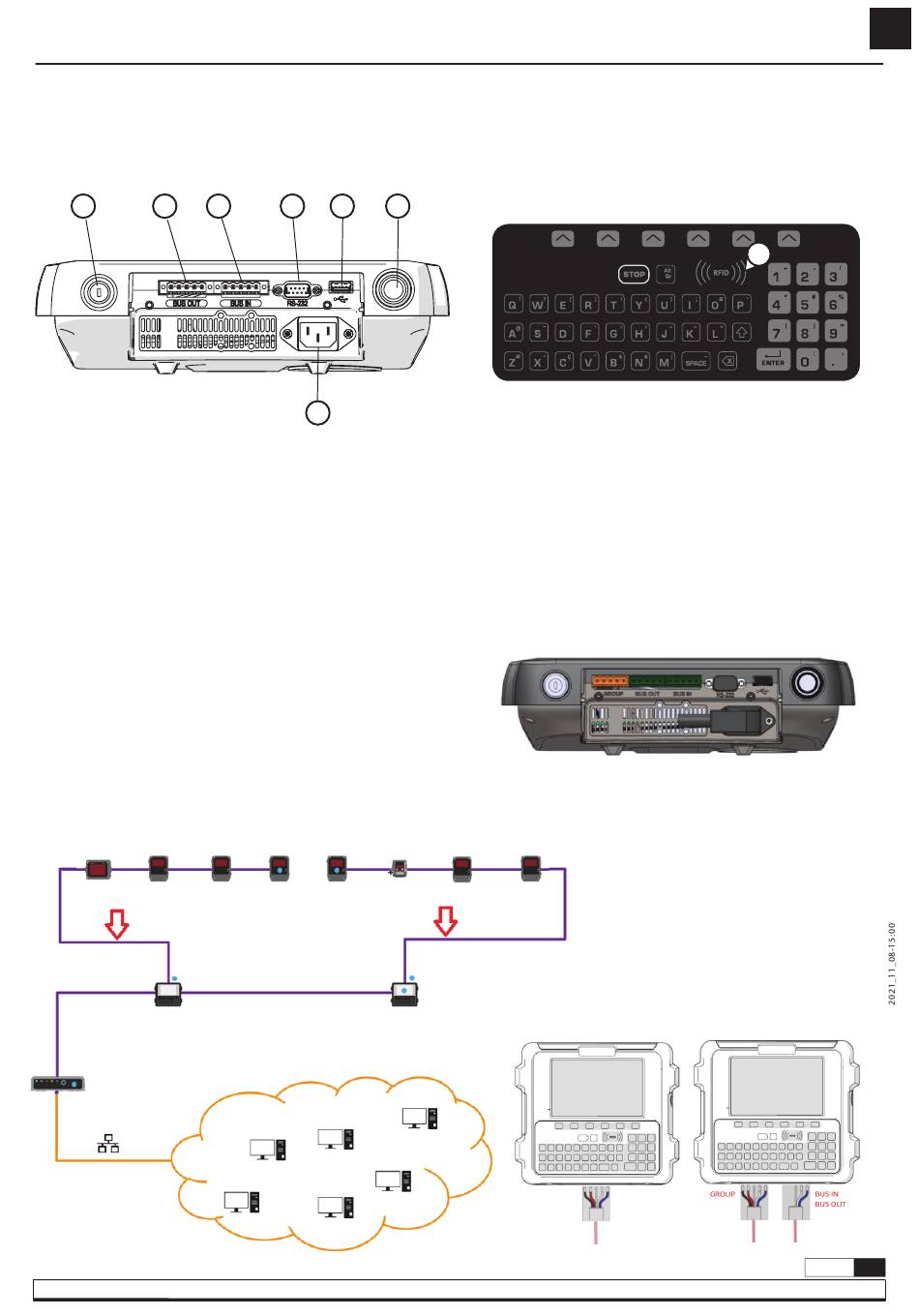

3.2. UBICACIÓN DE LOS PUNTOS DE CONEXIÓN / LED INDICADORES

3.2.1 UDAT / UDAT Power+

Para los dos conectores UDat y UDat Power +, podemos encontrar este teclado:
1 2
1. Interruptor de llave de by-pass: Bypasea las unidades que son alimentadas por el UDat.
2. Conector rápido BUS OUT: Transfiere potencia y comunicación a la red. El cableado desde este conector BUS OUT debe estar conectado al
conector BUS IN si está conectado a otro UDat / UDat Power+.
3. Conector rápido BUS IN: Transfiere la comunicación (no la potencia) a la red. El cableado desde este conector BUS IN debe estar conectado al
conector BUS OUT si está conectado a otro UDat / UDat Power+.
IMPORTANTE: En los dos últimos casos (2 y 3), si los elementos a conectar necesitan ser alimentados, entonces todos los cables (NEGRO/ROJO/
PANTALLA/BLANCO/AZUL) deben estar conectados y esto sólo debe hacerse en el conector BUS OUT. Si sólo necesitan conectarse para
comunicaciones, sólo deben conectarse PANTALLAS/BLANCOS/AZULES (no importa si se realizan en el conector BUS IN o BUS OUT).
4. Puerto RS232: Permite la conexión de dispositivos periféricos. Principalmente para el servicio.
5. Puerto USB: Permite la conexión de dispositivos periféricos. Principalmente para servicio y actualización.
6. iButton Reader (lector llave magnética): permite la identificación mediante la tecla iButton
7. Conector de alimentación: Toma de corriente IEC para 240 VAC o 110 VAC, 50/60 Hz. El cableado de este conector debe ser de 3 x 1,5 mm
como mínimo.
8. Lector RFID: permite la identificación mediante tarjeta RFID.
Para los tres conectores UDat y UDat Power +, podemos encontrar este
teclado:
Verá que hay otro conector (de color naranja) y la filosofía es un poco diferente e implica un cableado diferente.Ahora BUS IN y BUS OUT sólo se
utilizan para transferir la comunicación y GROUP se utiliza para transferir la energía y la comunicación a los elementos que están conectados a ese
conector. Como orientación, el cable que se conecta a GROUP es el que está marcado con una flecha roja.
SAMOA Industrial, S.A. · Pol. Ind. Porceyo, I-14 · Camino del Fontán, 831 · 33392 - Gijón - Spain · Tel.: +34 985 381 488 · www.samoaindustrial.com
3 4 5
7
6
Para los conectores UDat y UDat Power +, podemos encontrar
este teclado: Tengan en cuenta que esta es la manera estándar de
conectarse. Por favor, compruebe el capítulo 3.4 para el cableado particular.
8
.
®
El cableado para UDat y UDat+ es el siguiente.
Tenga en cuenta que ésta es la forma estándar de
conexión. Consulte el capítulo 3.4 para conocer el
cableado específico. Para UDat y UDat Power + de
dos conectores, podemos
este teclado (Fig. 1):
Fig.1
EN ES
2
encontrar
Fig.2
57
