3. INSTALACIÓN Y CABLEADO

3.2.6 UMETER / UMETER+

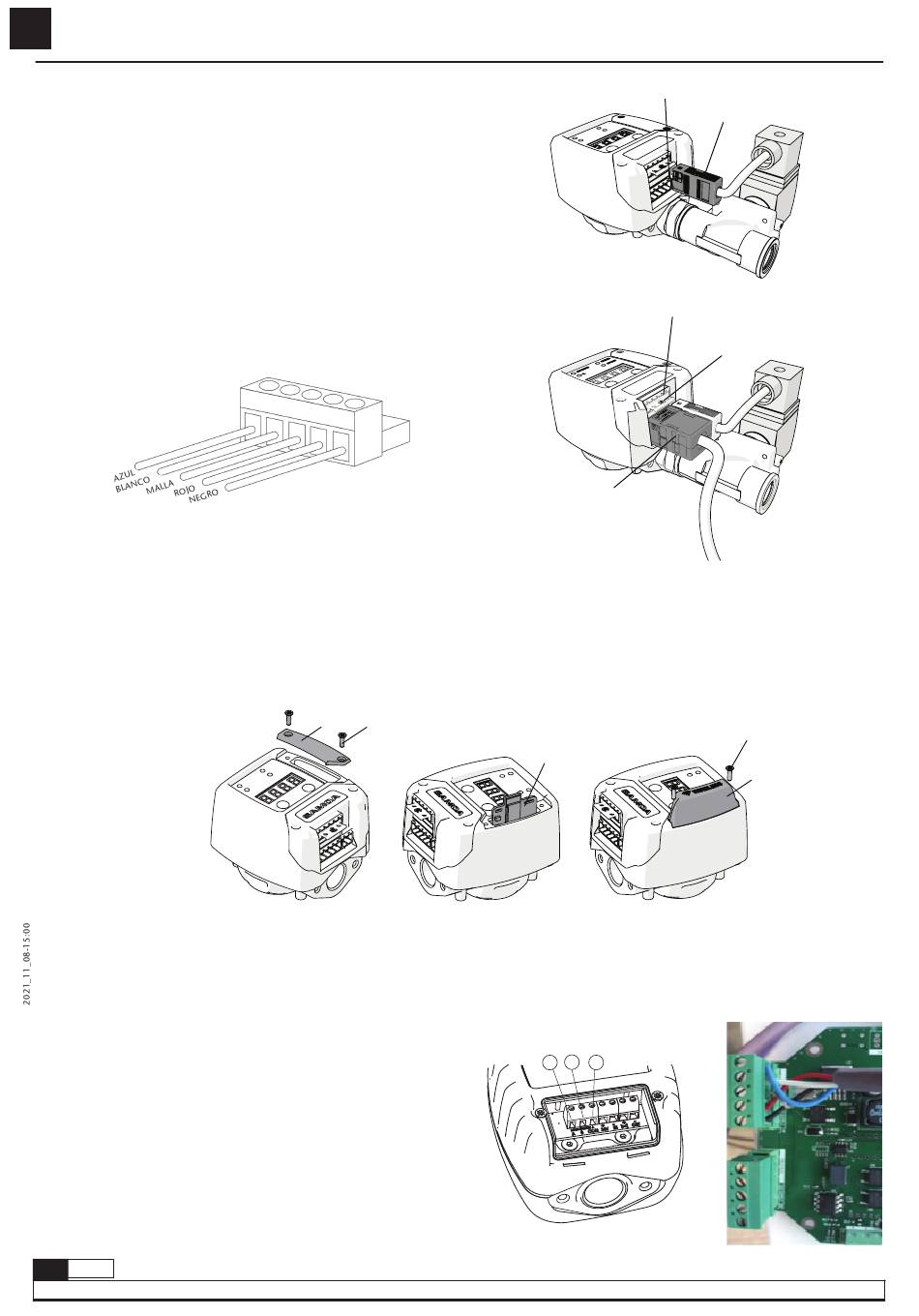

Enchufar el conector macho de 2 polos (6) en el conector hembra de 2
polos (7) de la unidad.
Conecte cada hilo del cable CAN BUS al enchufe macho de 5 polos según
el esquema.
NOTA: Dependiendo del diseño de la instalación, es posible que en uno
de los enchufes de 5 polos, los cables de alimentación (rojo / negro)
deban dejarse desconectados.
Enchufe el conector de 5 polos (8) en cualquiera de los conectores
hembra de 5 polos de la unidad. En caso de que solo esté conectado un
conector macho, utilice el enchufe hembra inferior. Enchufar en la toma
superior hembra del equipo la tapa de protección (11).
Para instalar el kit Bluetooth (si aún no está instalado de fábrica), siga los
siguientes pasos:
• Apague y desconecte la fuente de alimentación de la unidad.
• Retirar la tapa de plástico (1) destornillando los tornillos (2).
• Insertar el kit de PCB de conexión inalámbrica (3) en el zócalo tal y
como se muestra en la figura. Preste atención a la orientación de la
placa de circuito impreso.
• Montar la nueva tapa (4) con los dos tornillos (2).
• Encienda y/o vuelva a conectar la fuente de alimentación de la unidad.
• En este punto, la unidad ya está preparada para ser emparejada con
una unidad UVision o UVision+.

3.2.7 UVISION / UVISION+

Todos los elementos se explicarán en el capítulo Parámetros locales.

3.2.8 UPULSER / UPULSER+

Estas unidades deben estar conectadas a un módulo UCount.
El UPulser tiene un reed de doble canal. A (6) representa el primer
generador de pulsos y B (8) representa el segundo generador de pulsos.
COM (4) es el cable común.
En cuanto a las indicaciones y botones de los LEDs, la etiqueta UPulser
indica el significado de cada uno de ellos.
UPulser+ no tiene botones y tiene que estar conectado según la imagen.
60
838 861 R. 11/21
SAMOA Industrial, S.A. · Pol. Ind. Porceyo, I-14 · Camino del Fontán, 831 · 33392 - Gijón - Spain · Tel.: +34 985 381 488 · www.samoaindustrial.com
• En cuanto a los botones F1 y F2, además de ser utilizados para la
• Mantenga presionado el botón F1 para mostrar la versión de
• Mantenga presionado el botón F2 para mostrar el voltaje de la
1 2
7
11
8
configuración, dan más información.
firmware instalada en la pantalla.
fuente de alimentación (en voltios).
3
8
6 4
6
69
2
4
